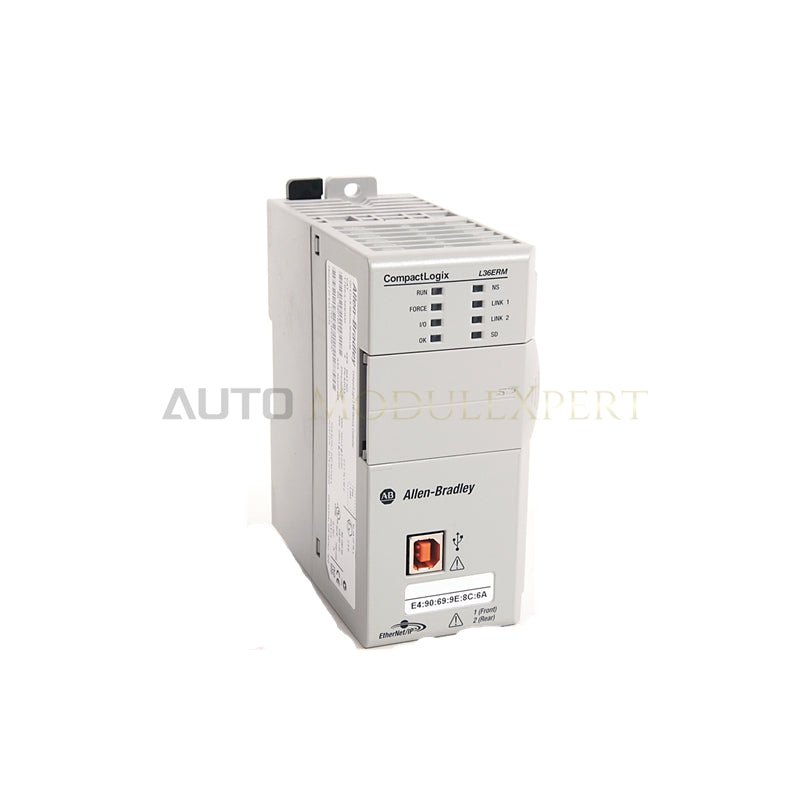

Allen-Bradley 1769-L36ERM CompactLogix 5370 vezérlő
Az Allen-Bradley 1769-L36ERM, amelyet 1769-L36ERM CompactLogix 5370 Ethernet-vezérlőként is katalogizálnak, integrált többtengelyes mozgásvezérlés és nagy sebességű folyamat-végrehajtás dedikált hardverkomponenseként működik determinisztikus EtherNet/IP-hálózatokban.
Az utótagok felbontása és modellmátrix
- 1769: CompactLogix hardverarchitektúra-platform és helyi bővítő I/O-család.
- L36: A teljesítményszintet jelöli, amely 3 MB felhasználói memóriát, valamint legfeljebb 30 helyi I/O-modul támogatását biztosítja 3 bővítőbankon keresztül.
- E: Integrált, kettős EtherNet/IP-kommunikációs portok, amelyek támogatják a Device Level Ring (DLR) hálózati topológiákat és legfeljebb 48 csomópontot.
- R: Beágyazott Device Level Ring (DLR) hibatűrő gyűrűs hálózati architektúra támogatása.
- M: Integrált CIP Motion-funkció, amely fejlett kinematikával legfeljebb 16 mozgástengelyt támogat.
Hardverspecifikációk
| Paraméter | Specifikáció |
|---|---|
| Modell | 1769-L36ERM |
| Márka | Allen-Bradley |
| Származási hely | USA |
| Tömeg | 1,31 font (0,60 kg) |
| Méretek | Szabványos 1769 CompactLogix 5370 alváz-lábnyom |
| Üzemi hőmérséklet | 0 °C és 60 °C között |
| Teljesítményfelvétel | Maximális teljesítményveszteség: 4,5 W |
| Felhasználói memória | 3 MB beágyazott alkalmazásmemória |
| Integrált mozgásvezérlés | Legfeljebb 16 CIP mozgástengely |
| Hálózati képesség | Kettős EtherNet/IP-port (DLR), 1 USB-port (programozás) |
| EtherNet/IP-csomópontok maximális száma | 48 csomópont |
| Helyi I/O-bővítés | Legfeljebb 30 modul 3 I/O-bankon keresztül |
| Akkumulátortechnológia | Akkumulátor nélküli, belső energiatárolás (kondenzátoralapú) |
| Nem felejtő memória | Secure Digital-kártyanyílás (1 GB-os SD-kártyát tartalmaz, legfeljebb 2 GB támogatott) |
Alaplapi buszkommunikáció és determinisztikus hálózati integritás
A 1769-L36ERM optimalizált beágyazott végrehajtómotort használ, amelyet nagy sűrűségű I/O-bővítéshez és mozgásvezérlési ciklusokhoz terveztek. Emellett az alaplapi busz kommunikációs sebessége szinkronban marad a vezérlő végrehajtásával, és legfeljebb 32 párhuzamos vezérlőfeladatot, feladatonként pedig 100 programot dolgoz fel. A kettős Ethernet-interfész hardveralapú Device Level Ring (DLR) hibatartalékot biztosít, így külső médiakonverterek vagy kapcsolók nélkül is szavatolja a csomagok megszakítás nélküli továbbítását és a hálózati integritás fenntartását 48 EtherNet/IP-csomóponton keresztül.
Gyakran ismételt kérdések
K: Hogyan őrzi meg a 1769-L36ERM akkumulátor nélküli energiatároló modulja a RAM memóriáját teljes áramkimaradás esetén?
V: A 1769-L36ERM belső energiatároló modult (kondenzátorrendszert) használ, amely áramkimaradáskor elegendő ideig táplálja a vezérlőt ahhoz, hogy az aktív alkalmazásmemóriát és a rendszerállapot adatait közvetlenül a volatilis RAM-ból a nem felejtő belső flash-tárolóba írja.
K: Használható-e a 1769-L36ERM előlapján található USB-port aktív terepi eszközkommunikációra vagy SCADA-adatnaplózásra?
V: Nem. A beágyazott USB 2.0-port kizárólag helyi programozásra, ideiglenes karbantartási hozzáférésre, a vezérlő kezdeti konfigurálására, valamint a FactoryTalk AssetCentre vagy a Logix Designer szoftveren keresztüli firmware-frissítésre szolgál.
Helyszíni telepítési irányelvek
Szerelje a 1769-L36ERM-et földelt, 35 mm-es DIN-sínre, vagy a szerelési tartozékok segítségével rögzítse közvetlenül egy acél kapcsolószekrény-panelre. A nagyfrekvenciás zaj CIP Motion-hajtások visszacsatolási köreire gyakorolt hatásának megelőzése érdekében csatlakoztassa a földelőfület közvetlenül a védőföldelési (PE) sínhez nagy keresztmetszetű rézvezetővel. A természetes konvekciós hűtés akadálytalan biztosításához hagyjon legalább 50 mm szabad helyet a vezérlőmodul burkolata körül.
Ha a két EtherNet/IP-portot Device Level Ring (DLR) topológiában használja, győződjön meg arról, hogy minden terepi kapcsoló, hajtás és elosztott I/O-blokk támogatja a DLR-protokollokat a hibatűrő hurok-helyreállítási határértékek fenntartása érdekében. Használjon árnyékolt, 5e vagy 6 kategóriájú ipari Ethernet-kábeleket RJ45-ös, fémárnyékolású csatlakozókkal. Minden tápellátási csatlakozást jóváhagyott, 24 VDC-s, Class 2 besorolású tápegységen keresztül kössön be, szigorúan betartva a szomszédos bővítő I/O-bankokra vonatkozó tápellátási távolságértékeket.
