Product Description

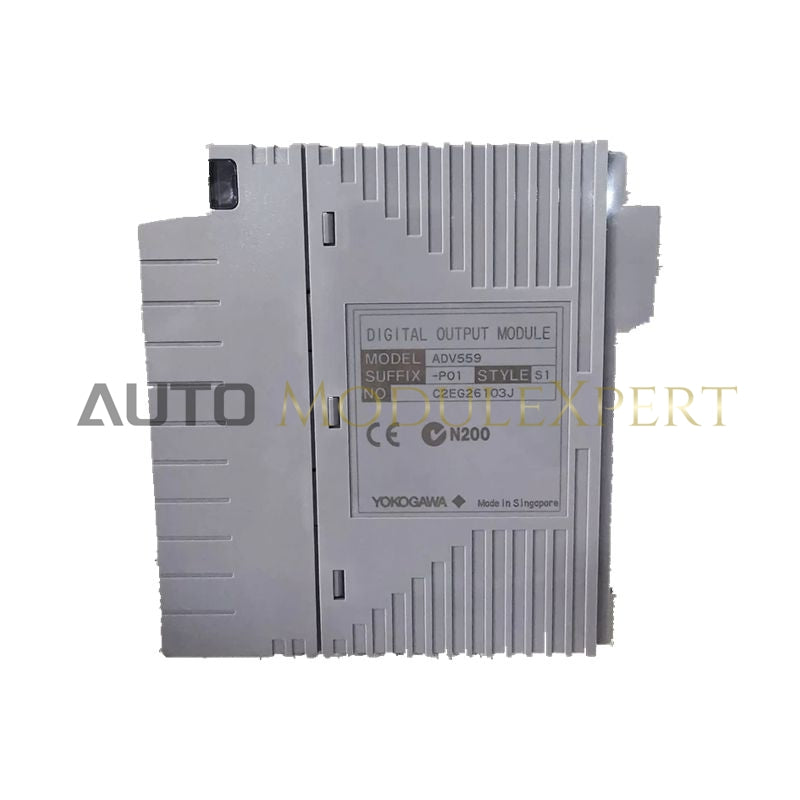

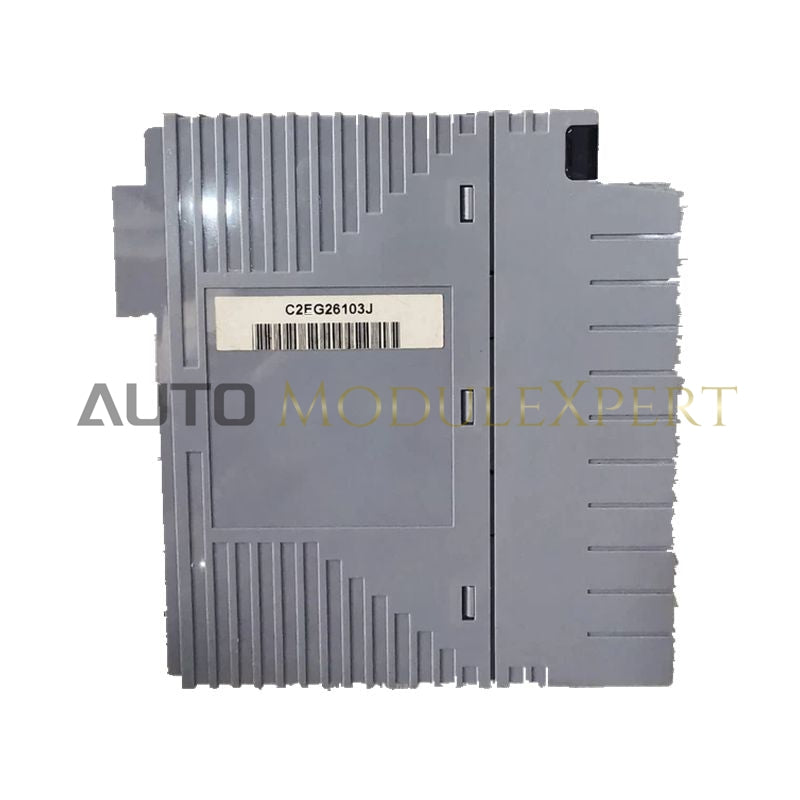

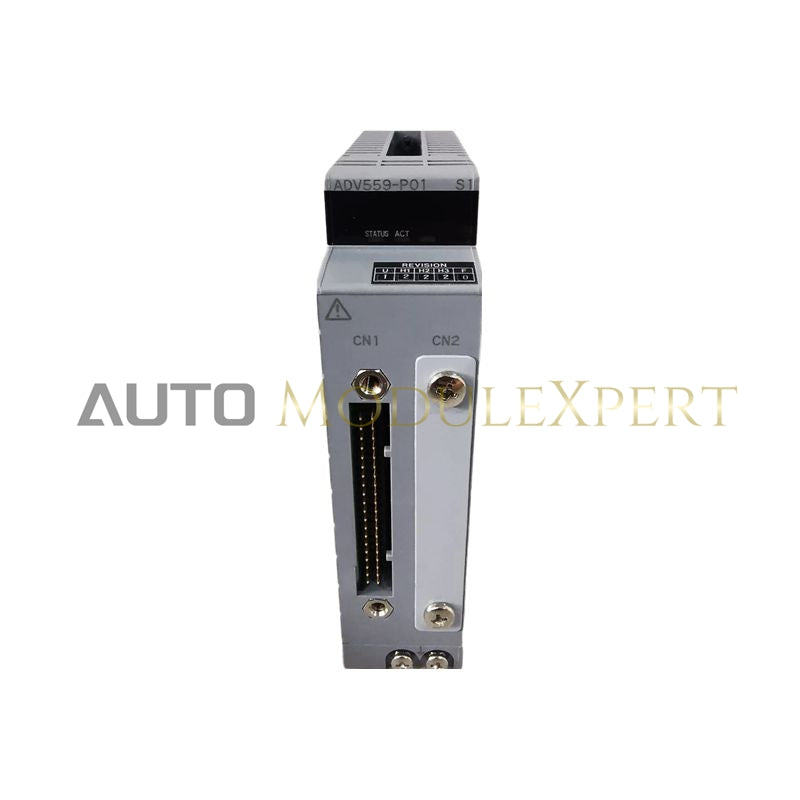

The Yokogawa ADV559-P01 is a high-density 32-channel digital output module designed for CENTUM VP and ST4-compatible I/O architectures. It is engineered for advanced discrete control tasks that require pulse width modulation (PWM) and time-proportional output functionality, making it well suited for precision control applications.
Each output channel is electrically isolated, protecting system logic from field-side electrical disturbances. The -P01 variant is designed for harsh industrial environments and meets ISA G3 corrosive gas requirements through enhanced conformal coating. With fast switching performance and transistor (sink-type) outputs, the ADV559-P01 ensures accurate and repeatable execution of high-speed control logic.
Technical Specifications
| Parameter | Description |
|---|---|
| Model Number | ADV559 |
| Suffix / Order Code | -P01 |
| Output Configuration | 32-channel digital output |
| Output Type | Transistor contact, Sink type |
| Channel Isolation | Yes |
| Rated Output Voltage | 30 V DC (max) |
| Rated Output Current | 100 mA per channel (resistive or inductive) |
| Response Time | ≤ 16 ms (ON/OFF) |
| Pulse Width Range | 8 ms to 7,200 s |
| Pulse Resolution | 8 ms (max. additional delay 1 ms) |
| Output Modes | Pulse Width, Time-Proportional |
| Power Consumption | Max. 570 mA @ 5 V DC |
| Corrosion Protection | ISA G3 compliant |
| Connection Method | KS2 interface cables |
| Weight | 0.30 kg |
Industrial Applications
-
Proportional Heating Control
Time-proportional driving of SSRs for precise furnace and heater temperature regulation. -
Chemical Dosing Systems
PWM control of solenoid-driven metering pumps for accurate additive injection. -
Valve Manifold Control
High-density actuation of pneumatic and hydraulic solenoid valves in skid-mounted systems. -
Harsh Industrial Environments
Reliable operation in corrosive atmospheres such as wastewater treatment plants and paper mills.
Technical FAQ
Q: What does the “-P” suffix indicate?
A: The “-P” designation indicates enhanced hardware and firmware supporting pulse width and time-proportional output functions.
Q: Is the ADV559-P01 compatible with standard CENTUM VP I/O racks?
A: Yes. It is designed for ST4-compatible nodes, which are standard elements of the Yokogawa FIO (Field Network I/O) family.
Q: Is external protection required for inductive loads?
A: While the outputs are rated for 100 mA inductive loads, the use of external flyback diodes is recommended for highly inductive solenoids to improve long-term reliability.
