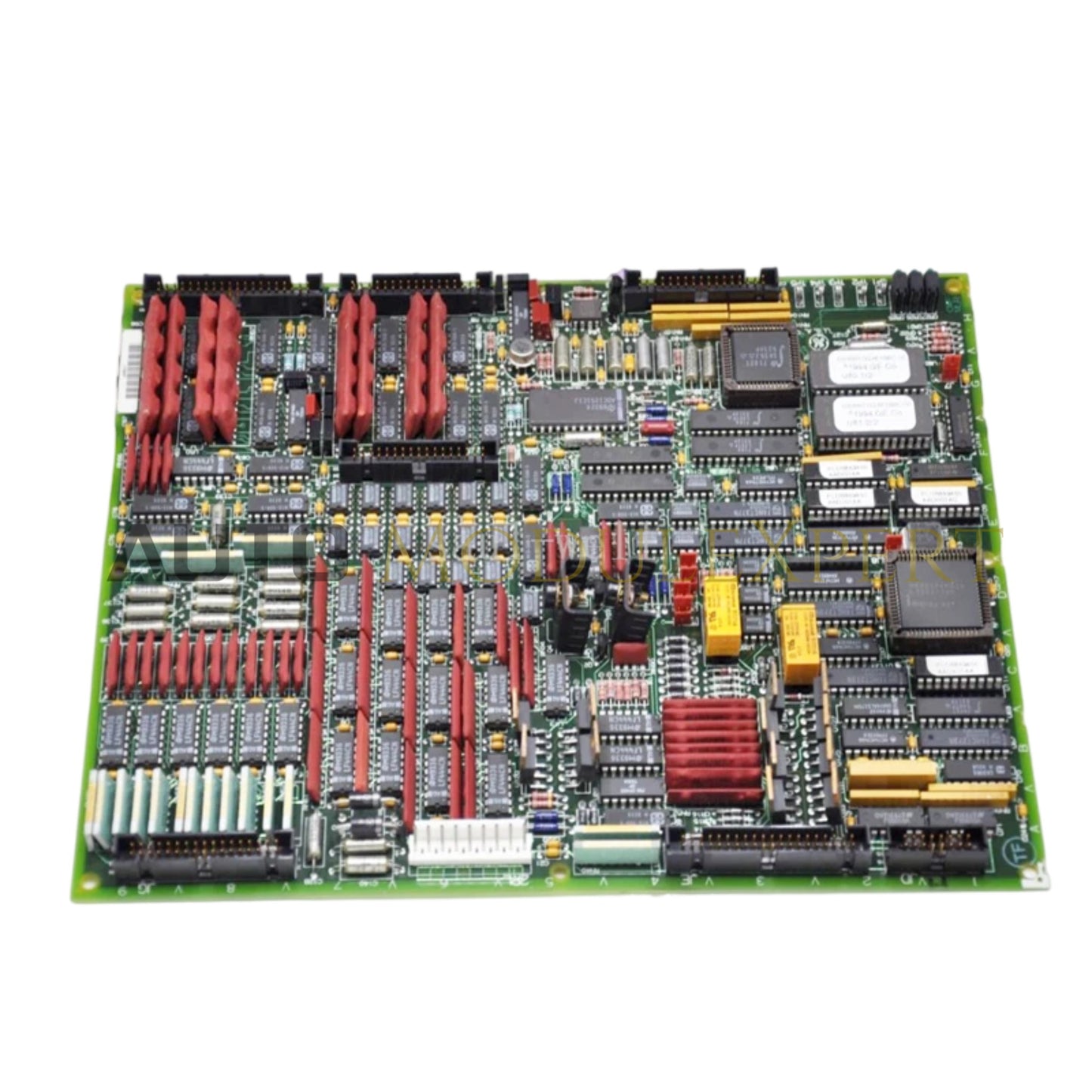

Az RST rendszerekhez konfigurálva a GE DS200TCQAG1A (DS200TCQAG1A tápelosztó panel) közvetlen fizikai/elektromos végrehajtást biztosít. Ez a modul elsődleges tápelosztó interfészként működik, 24 VDC-t juttat 12 egyenként biztosított kimeneti csatornára, támogatva ezzel a rendszer egészének segédhardverét.

Utótag felbontás és modellmátrix

A DS200TCQAG1A a TCQA sorozatú elosztó architektúra része. A „G1” jelölés az első generációs biztosított elosztási kialakítást jelenti, míg az „A” revízió a specifikus panel szintű topológiát és a bemeneti terminál konfigurációt határozza meg a fő DC buszhoz való integrációhoz.

Hardverspecifikációk

Pepperl+Fuchs / Phoenix Contact: Túlfeszültség-védelmi határok

Az elosztó panel túlfeszültség-védelmi korlátokat tartalmaz a 24 VDC tápvonalon fellépő átmeneti feszültségcsúcsok mérséklésére. Ez a funkció biztosítja, hogy a 12 biztosított csatorna szabályozott áramellátást kapjon, megakadályozva a bemeneti ingadozásokból eredő alkatrészkárosodást. A panel kialakítása a hőelvezetést egy központosított buszrúdon keresztül kezeli, biztosítva, hogy a 10 A folyamatos áramterhelés a megadott működési hőmérséklettartományon belül fennmaradjon anélkül, hogy a biztosítéktartók vagy a terminálok épsége sérülne.

Gyakran Ismételt Kérdések (GYIK)

K: Üzemeltethető-e a panel, ha az egyik 12 csatornás biztosíték kiégett?

V: Igen, az egyes csatornákat külön biztosíték védi. Egyetlen csatorna biztosítékának kiesése megszakítja az adott áramkör tápellátását, de a többi 11 csatorna működése nem akadályozott, amennyiben a fő bemeneti biztosíték épségben marad.

K: Mi a jelentősége a 24 VDC ±20% bemeneti értéknek?

V: A panel úgy van tervezve, hogy széles bemeneti feszültségingadozást toleráljon. Azonban a felhasználóknak biztosítaniuk kell, hogy a tápfeszültség 19,2 VDC és 28,8 VDC között maradjon a terhelések folyamatos működése és a biztosítékok helyes működése érdekében.

Helyszíni telepítési útmutató

1. Győződjön meg róla, hogy a DC forrás izolált és feszültségmentes, mielőtt bármilyen vezetékezést végezne a 6 tűs bemeneti terminálblokkhoz.
2. Használjon ESD-védett módszert a kezelése során, hogy megóvja az állapotjelző LED áramkört és a panelen lévő ellenállásokat.
3. Rögzítse a panelt az RST rendszer házába úgy, hogy a buszrúg megfelelően legyen tájolva a tiszta bemeneti tápelosztás érdekében.
4. Ellenőrizze, hogy a 12 kimeneti csatorna mindegyike helyesen legyen csatlakoztatva a terepi eszközökhöz, és a megfelelő biztosítékértékek legyenek felszerelve az egyes csatornák terhelési igényei szerint.
5. A fő bemenet újrafeszültség alá helyezése után végezzen feszültségmérést a kimeneti terminálokon, hogy megerősítse a megfelelő elosztást az összes aktív csatornán.
