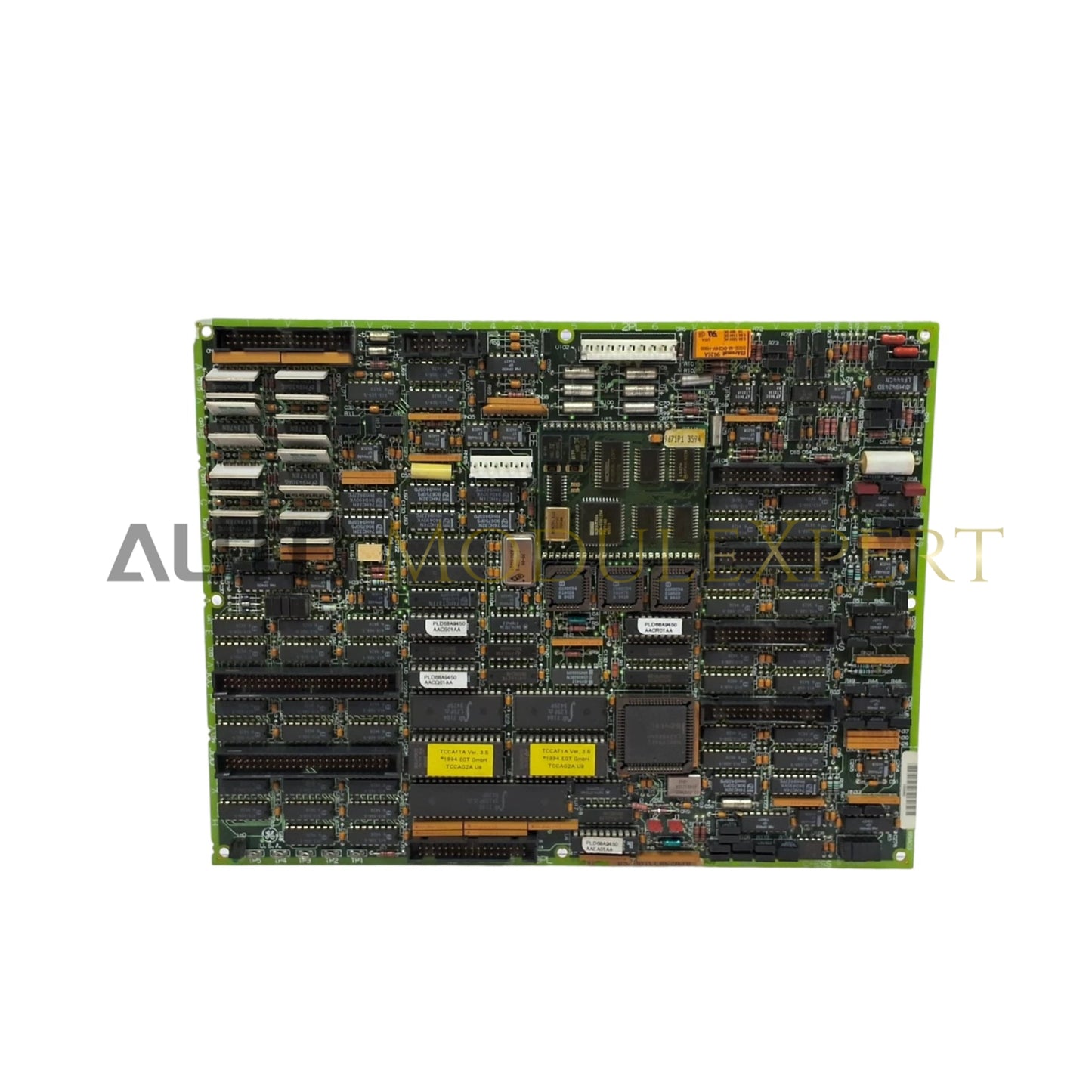

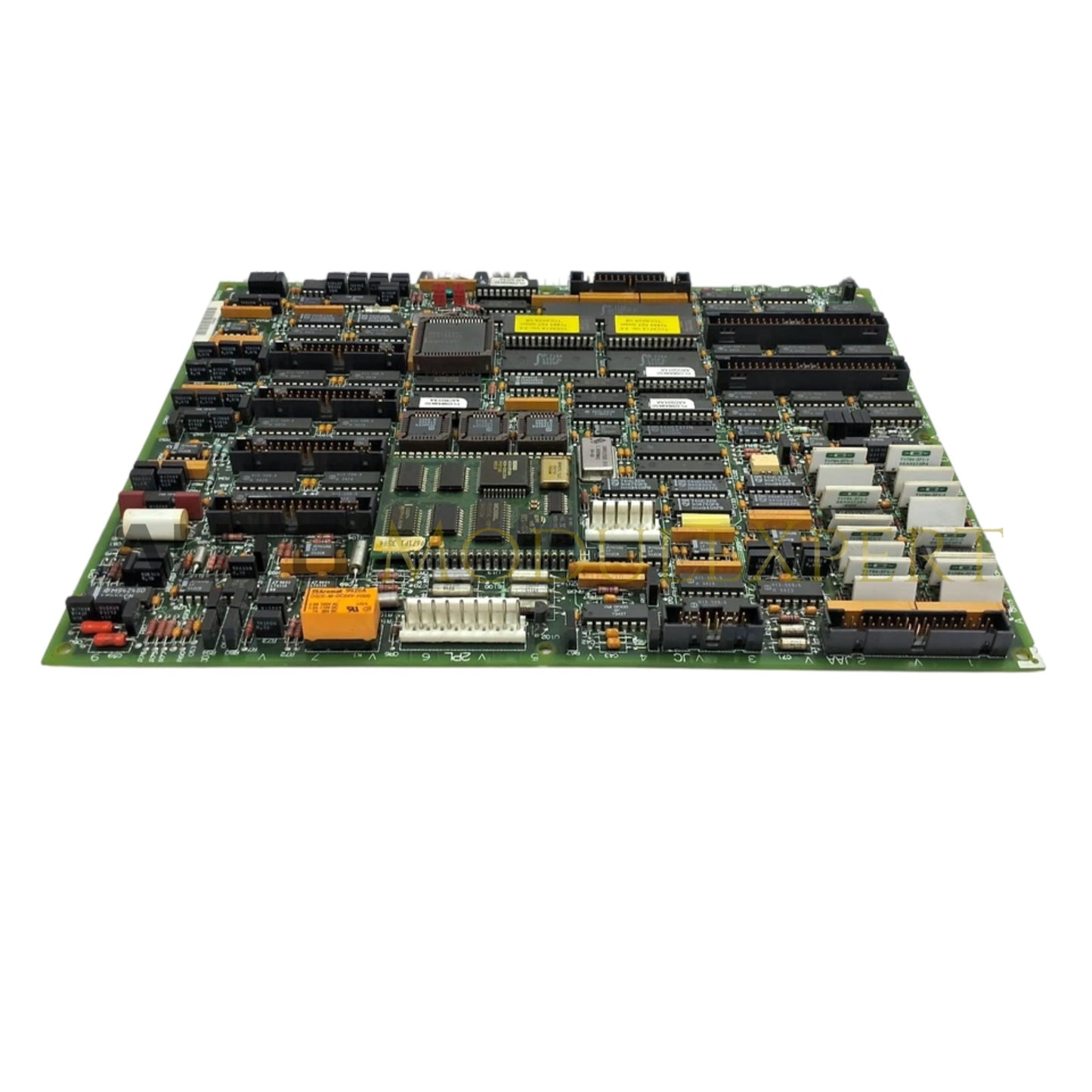

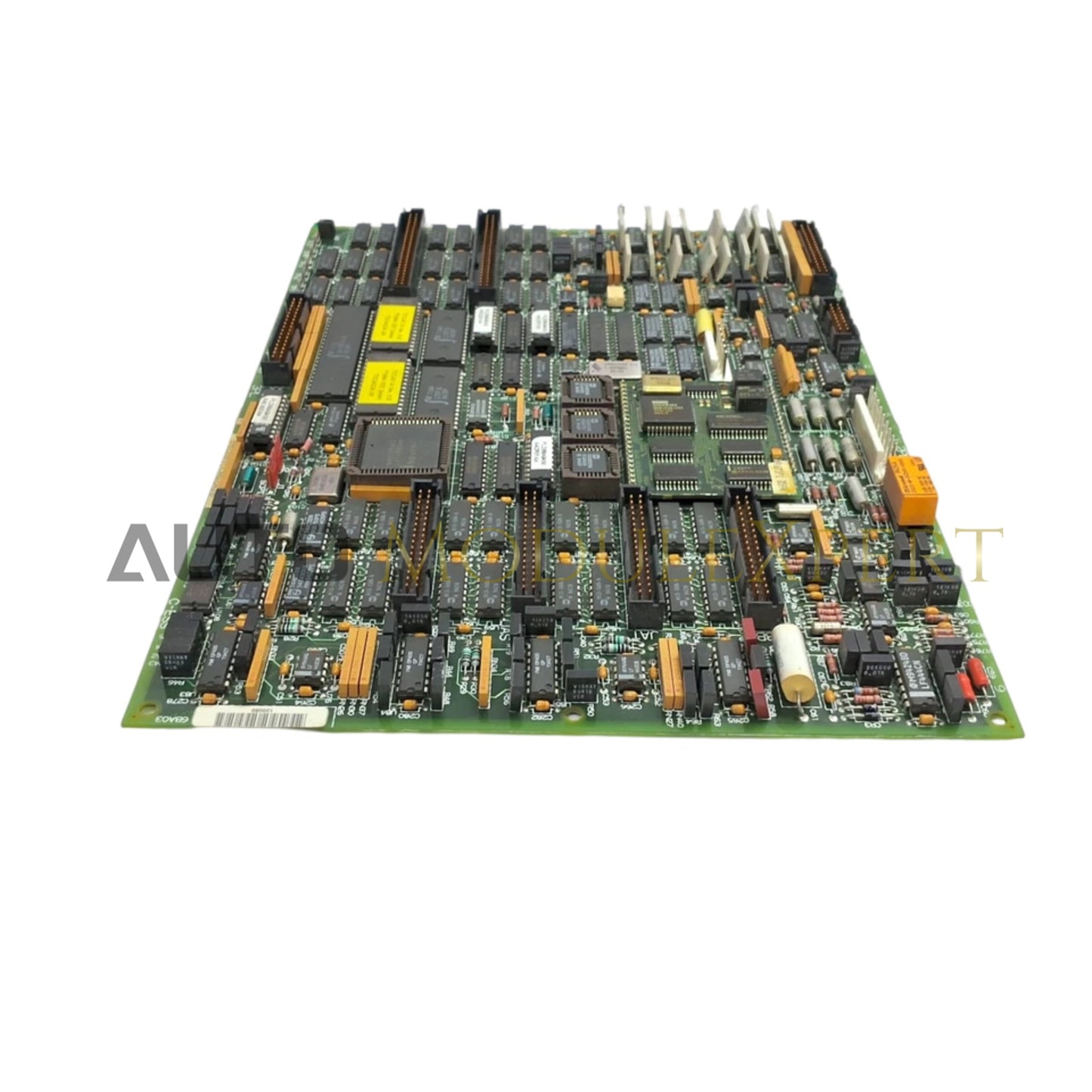

A GE DS200TCCAG1A, más néven DS200TCCAG1 analóg I/O kártya, dedikált hardverkomponensként működik az analóg jelszabályozás és adatgyűjtés területén a Mark V turbinavezérlő rendszerekben. A modul közvetlen fizikai és elektromos végrehajtást biztosít a bemeneti/kimeneti jelleképezéshez a terepi műszerezés és a vezérlő logikai processzorok között.

Hardverspecifikációk

Ipari vezérlő backplane integráció

A GE DS200TCCAG1A a Mark V backplane-t használja a determinisztikus analóg adatátvitelhez. A működési stabilitás érdekében ellenőrizni kell a firmware flash kompatibilitását a gazda vezérlő verziójával, hogy elkerüljük a regiszterleképezési hibákat. A kártya támogatja a pontos I/O sűrűség skálázást azáltal, hogy alacsony impedanciájú jelútvonalakat tart fenn az érzékelő hurkok számára. A backplane busz kommunikációs sebességét a rendszer konfigurálásakor felül kell vizsgálni, hogy megfeleljen a vezérlő állvány beolvasási követelményeinek, biztosítva a jel szinkronizációját a turbinavezérlő hálózatban.

Gyakran Ismételt Kérdések

K: A DS200TCCAG1A modul alkalmas-e forrócsere (hot-swap) műveletre élő Mark V állványban?

V: Nem. A Mark V backplane architektúrája nem támogatja a forrócserét. Minden áramellátást le kell választani az állványról a modul telepítése vagy eltávolítása előtt, hogy elkerüljük a csatlakozók vagy a belső áramköri elemek maradandó károsodását.

K: Hogyan biztosítják a jel integritását az analóg bemenetek rögzítése során?

V: A kártya nagy pontosságú analóg áramköröket használ a bejövő jelek kezelésére. Győződjön meg róla, hogy minden terepi érzékelő árnyékolt sodrott érpárral van csatlakoztatva, és az árnyékolás a rendszer közös földjéhez van csatlakoztatva az elektromágneses interferencia elnyomása érdekében.

Terepi telepítési útmutató

1. Áramtalanítás: Áramtalanítsa teljesen az I/O állványt, mielőtt bármilyen hardverkezelést végez.
2. Foglalat igazítása: Helyezze be a modult az állvány foglalatába, ügyelve arra, hogy a backplane csatlakozó megfelelően illeszkedjen. Nyomja be határozottan a modult, majd húzza meg az elülső panel rögzítő csavarjait.
3. Földelés: Ellenőrizze, hogy a váz alacsony impedanciájú útvonalon csatlakozik-e a rendszer földjéhez a hatékony zajelnyelés érdekében.
4. Vezetékezés: Csatlakoztassa a terepi jelvezetékeket a kijelölt csatlakozóblokkokhoz. Ellenőrizze, hogy ne legyenek laza vezetékvégek a rövidzárlatok elkerülése érdekében.
5. Ellenőrzés: Kapcsolja be az állványt, és használja a diagnosztikai felületet a modul beolvasásához. Győződjön meg róla, hogy az állapotjelzők aktív, hibamentes működést mutatnak, és a jelek a várt tartományban skálázódnak.
