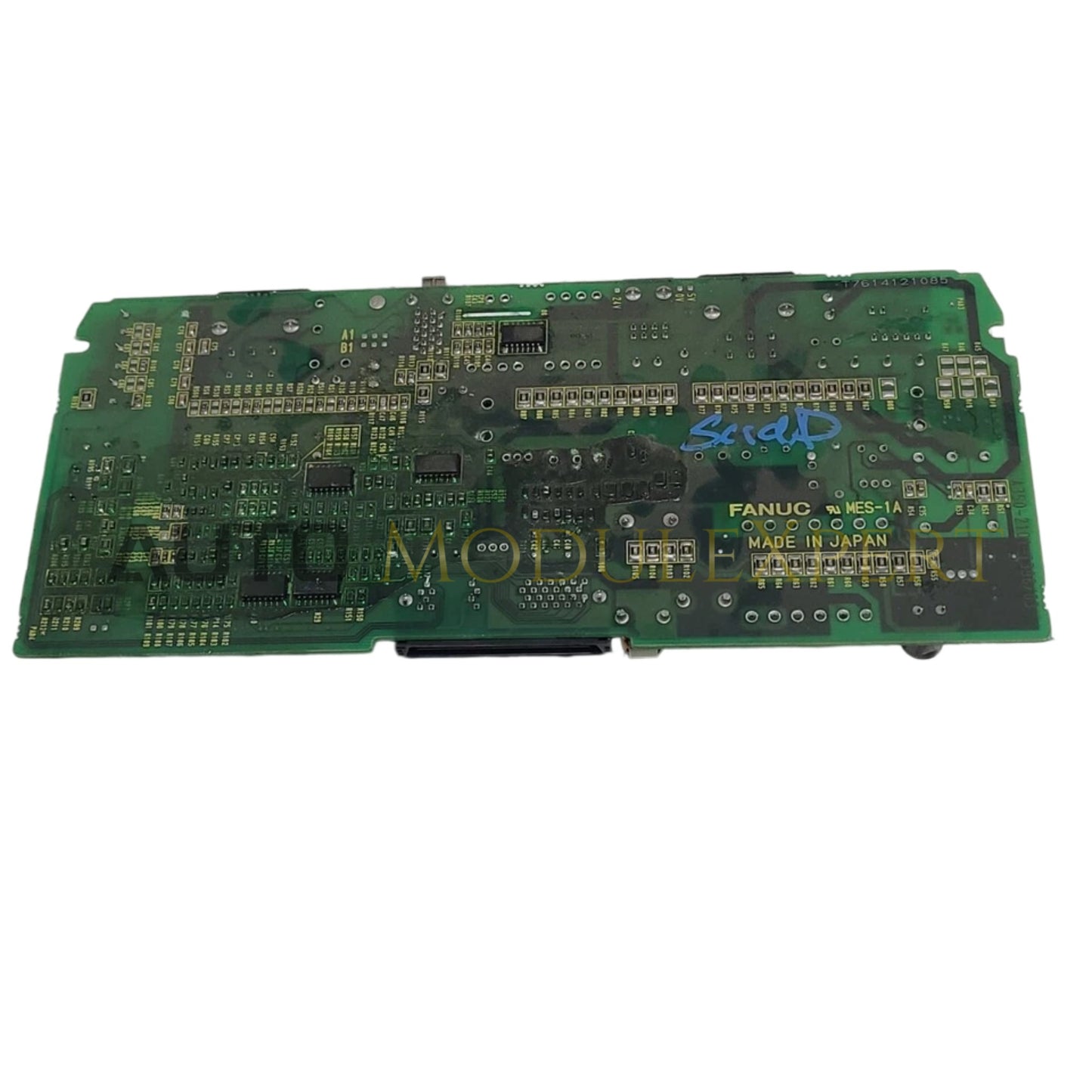

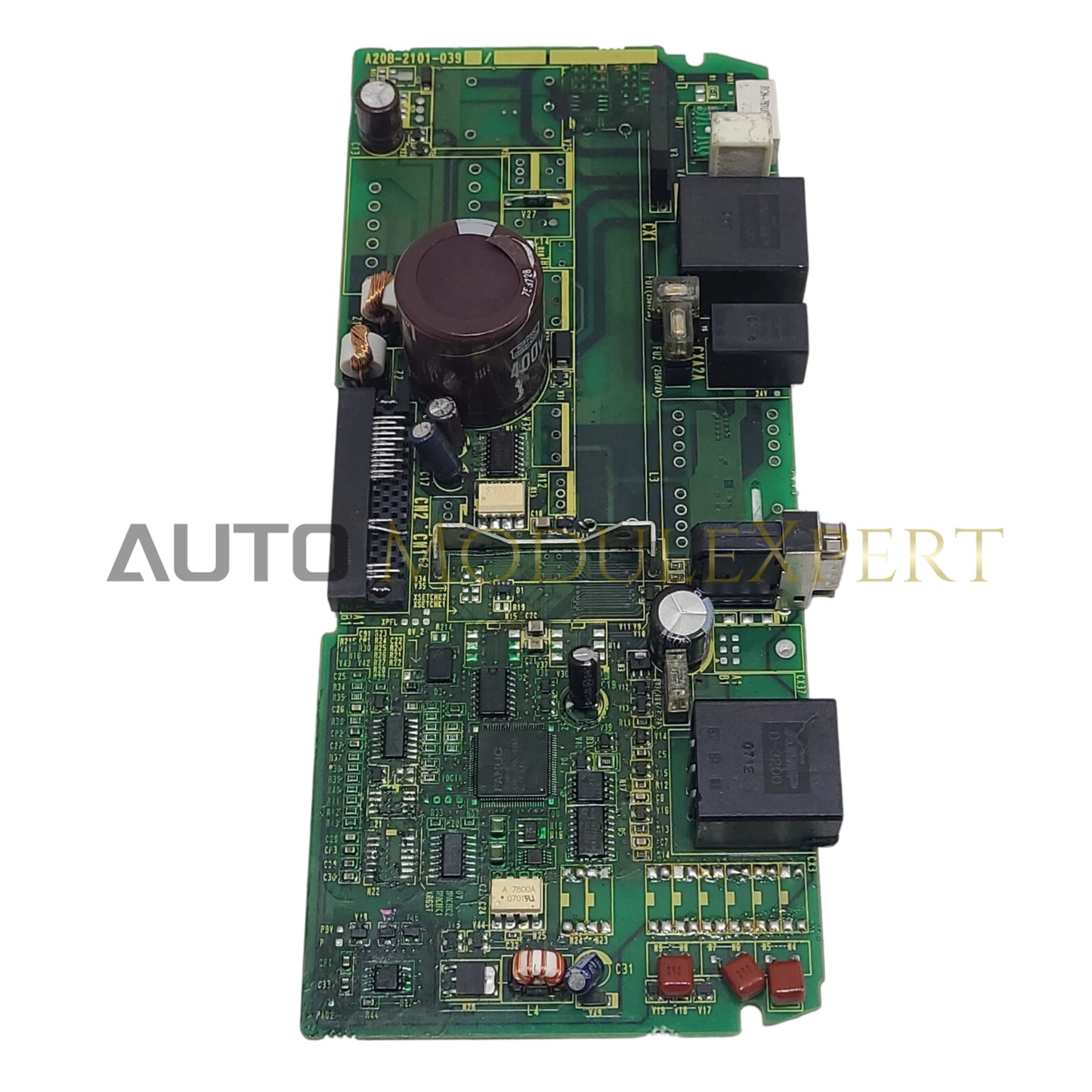

A GE Fanuc A20B-2101-0390, más néven A20B-2101 tápegység PCB, dedikált hardverkomponensként működik az AC hálózati zajszűrés és a belső DC feszültségszabályozás terén a Fanuc Alpha i PSM nagy teljesítményű szervohajtás rendszerekben. Feldolgozza a nyers háromfázisú AC áramot, elnyomja a nagyfrekvenciás hálózati harmonikusokat, és szabályozott alacsony feszültségű DC tápvonalakat oszt szét a fedélzeti vezérlő logika és kapuvezérlő áramkörök számára jelromlás nélkül.

Hardverspecifikációk

Teljesítményelosztás és firmware kompatibilitás

A GE Fanuc A20B-2101-0390 dedikált tápelosztási topológiákat alkalmaz a hátlapi busz kommunikációs sebességének és a logikai szinkronizációnak a fenntartására az EtherNet/IP és Profinet vezérlőkapcsolatok között. A fő hajtásvezérlő által generált nagyfrekvenciás impulzusszélesség-modulációs (PWM) kapcsolójelek fedélzeti galvanikus elválasztó szakaszokon keresztül szigeteltek, megakadályozva, hogy a feszültségcsúcsok megszakítsák a firmware flash kompatibilitási rutinokat a nagy sűrűségű I/O adatgyűjtési ciklusok alatt.

Gyakran Ismételt Kérdések

K: Mi az elsődleges oka a DC link riasztási hibáknak, amelyek ehhez a tápegység PCB-hez kapcsolódnak?

V: Az A20B-2101-0390 bemeneti vonali feszültségek ingadozása vagy a szűrő kondenzátorok romlása túlzott DC busz hullámzást eredményezhet, ami túlfeszültség vagy alulfeszültség riasztási kódokat vált ki a szervóerősítőn.

K: Át lehet-e hidalni a zajszűrő szakaszt diagnosztikai padtesztelés során?

V: A zajszűrő hálózat megkerülése nem engedélyezett; a panel szűrés nélküli működtetése lehetővé teszi a nagyfrekvenciás kapcsolózaj visszakerülését az AC hálózatba, ami logikai visszaállásokat okoz a szomszédos CNC rack modulokban.

K: Milyen feszültségellenőrzési pontokat kell mérni a panel cseréje előtt?

V: Ellenőrizze a 24 VDC segéd bemeneti logikai tápvonalat és a kimeneti segéd DC táp pontokat (+5 VDC, +15 VDC, -15 VDC) a panel keretén található tesztcsapok segítségével, mielőtt eltávolítja a fő tápegység modulkazettát.

Helyszíni telepítési útmutató

1. Válassza le a fő háromfázisú 200-240 VAC táplálást, és várjon legalább 10 percet, hogy a szervó modul DC link kondenzátorai 50 VDC alá kisüljenek.
2. Ellenőrizze a DC busz kapcsain a nulla maradékfeszültséget kalibrált digitális multiméterrel, mielőtt kinyitja a modul burkolatát.
3. Kezeletlenül kezelje az áramköri lapot elektrosztatikus védelem mellett, csatlakoztatva egy ESD csuklópántot közvetlenül a panel földelő keretéhez.
4. Igazítsa pontosan a többtűs panelcsatlakozókat a fő PSM alaplaphoz, és nyomja egyenletesen, hogy a tüskék ne hajoljanak el.
5. Rögzítse az összes mechanikai rögzítőcsavart, hogy biztosítsa a megfelelő földelési kapcsolatot a zajszűrő árnyékoló lemez és a hajtás hűtőbordás burkolata között.
