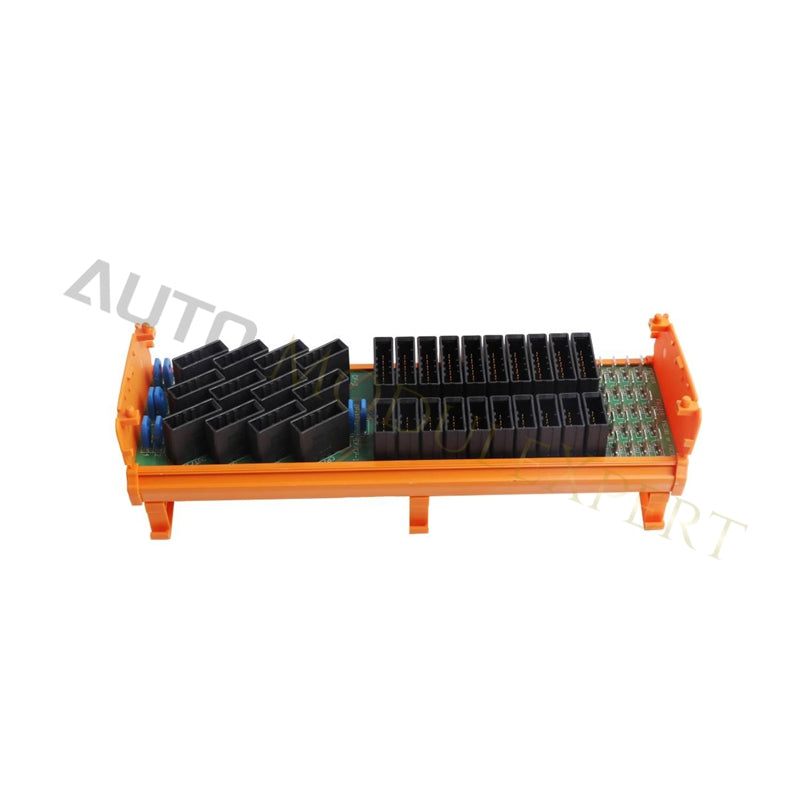

Honeywell 10313/1/1 lezárómodul

A Honeywell 10313/1/1, amelyet a katalógusban 10313/1/1 5 VDC + watchdog elosztómodul CC néven is feltüntetnek, olyan dedikált hardverkomponens, amely az 5 VDC és a watchdog jelek elosztását végzi a Honeywell FSC-rendszerhálózatokban.

Hardverspecifikációk

Csatorna-leválasztás és tápellátási hurkok elosztási felépítése

Az egység megbízható jelterminálást és -elosztást végez az 5 VDC tápvezetékek és a szinkron watchdog impulzusok rendszerbeli I/O-hurkokon keresztüli továbbításával. A robusztus csatornák közötti leválasztás és a nagy áramterhelhetőség (a Faston érintkezőkön akár 4 A, az I/O-csatlakozó érintkezőin pedig 2 A) megakadályozza az elektromos teljesítmény romlását nagy terhelésű kapcsolási körülmények között. A passzív lezárási kialakítás emellett tiszta jelterjedést biztosít anélkül, hogy növelné a hátlapi tápellátás terhelését, így megőrzi a rendszer általános hibatűrését.

Gyakran ismételt kérdések

K: Mekkora a 10313/1/1 modul teljesítményfelvétele?

V: Maga a modul nem fogyaszt aktív energiát, mivel elektromos igényeit a csatlakoztatott I/O-modul specifikációja tartalmazza.

K: Mekkora a terminálcsatlakozások maximális áramterhelhetősége?

V: A Faston érintkezők legfeljebb 4 A-t, az egyes I/O-csatlakozó érintkezői pedig legfeljebb 2 A-t bírnak.

K: Milyen DIN-sín-szerelési szabványokkal kompatibilis ez a lezáróegység?

V: A modul szabványos TS32 vagy TS35 × 7.5 DIN-sínre szerelhető, legalább 241 mm (9.49 in) hosszúságú sínre.

Helyszíni szerelési útmutató

• A lezárómodul DIN-sínre szerelése előtt győződjön meg arról, hogy minden bejövő tápelosztó sín feszültségmentes, így elkerülheti az áramütést és a kapcsok közötti ívképződést.
• Rögzítse a modult egy kompatibilis TS32 vagy TS35 × 7.5 DIN-sínre, és ügyeljen arra, hogy a sín szerelési hossza legalább 241 mm legyen a mechanikai terhelés elkerülése érdekében.
• Nagy terhelésű üzem közben ellenőrizze, hogy a helyszíni vezetékezés nem haladja meg a Faston érintkezők 4 A-es és az I/O-csatlakozó érintkezőinek 2 A-es határértékét.
• A kisfeszültségű jelkábeleket a nagyfeszültségű tápvezetékektől elkülönítve vezesse, és gondoskodjon a megfelelő árnyékolás-földelésről az elektromágneses interferencia kiküszöbölése érdekében.
