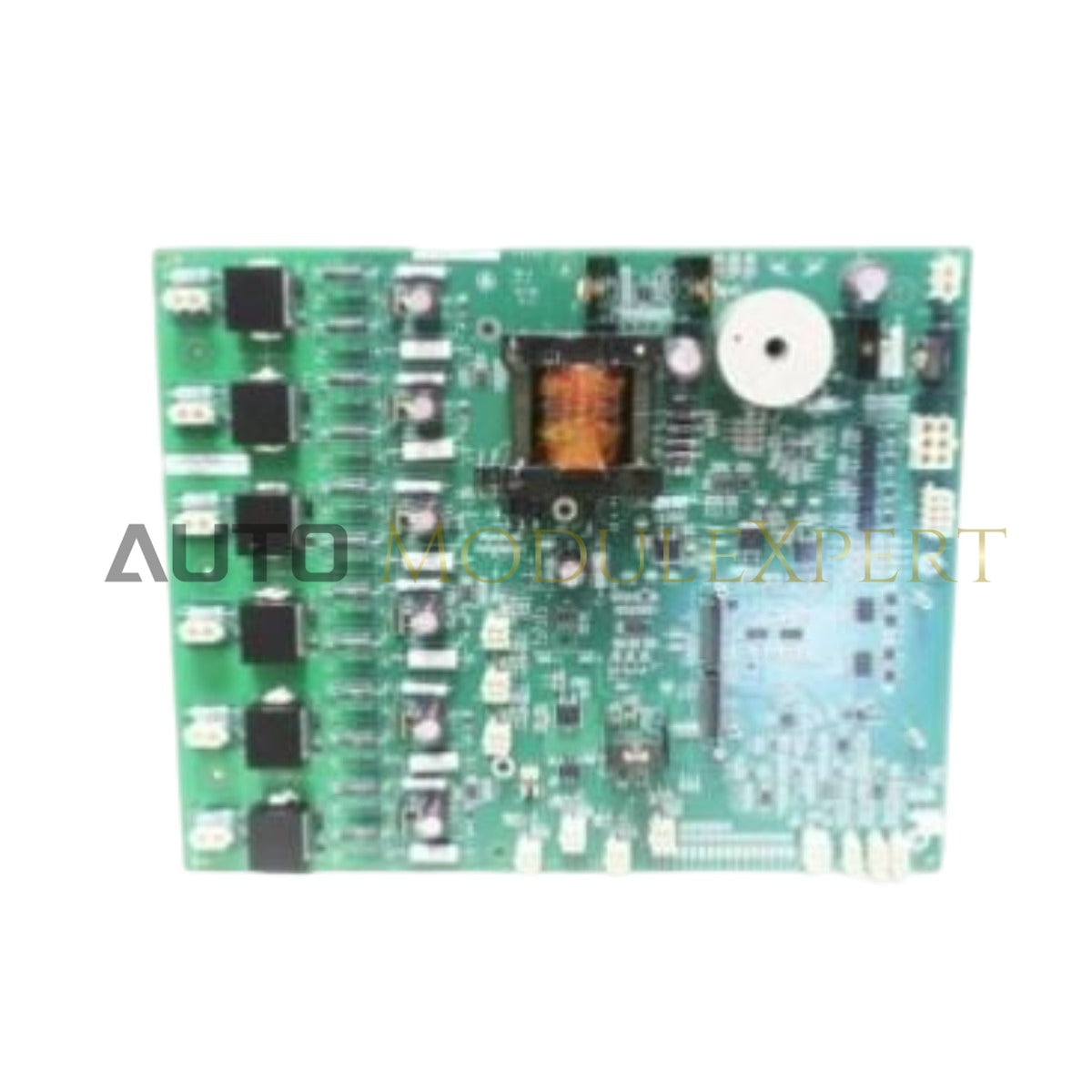

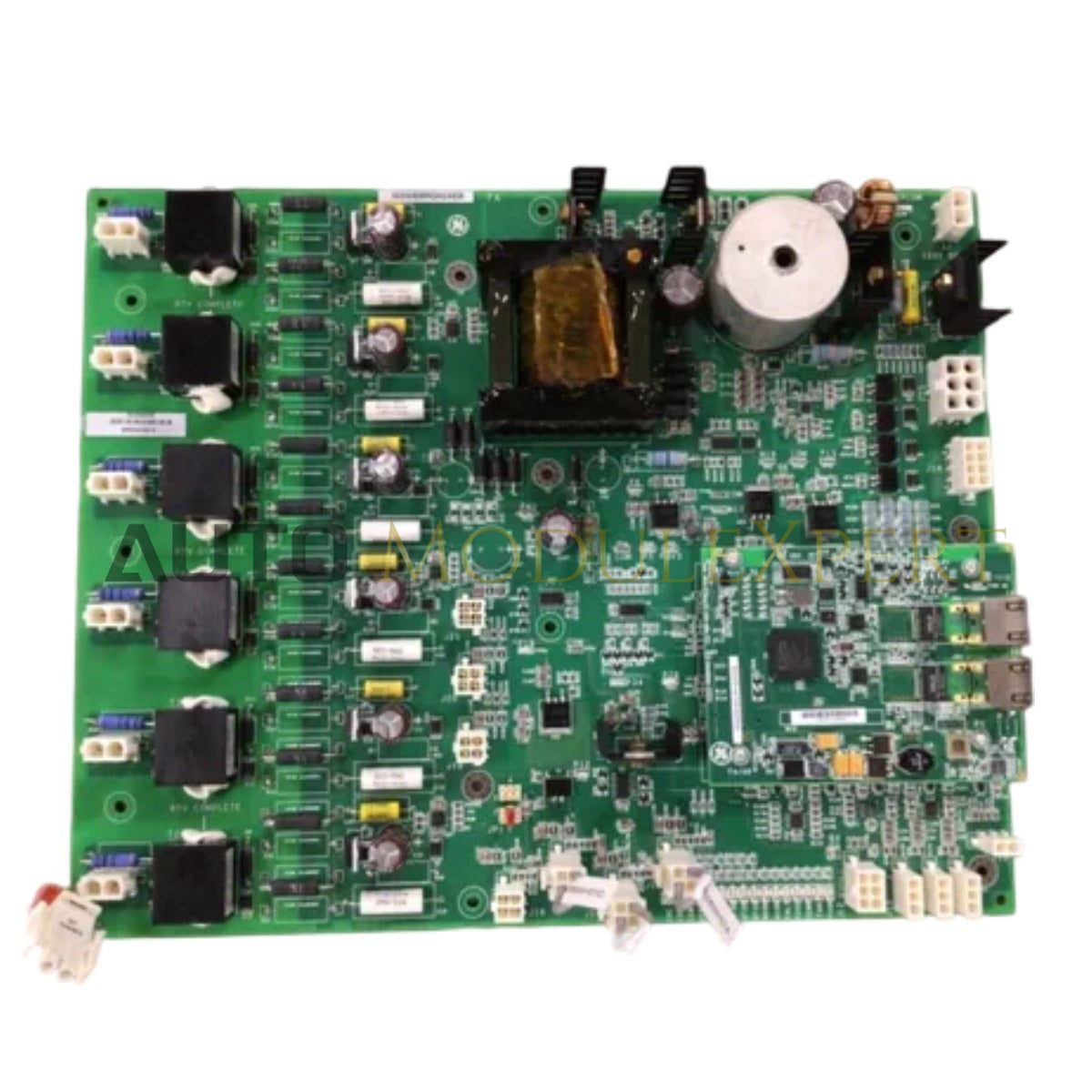

A GE IS200EBRGH2A, más néven IS200EBRG Exciter Bridge Interface Board, egy dedikált hardvereszköz az SCR-híd felügyeletéhez és vezérlőjel interfészekhez az EX2100e gerjesztésvezérlő rendszerplatformokon belül.

Utótag felbontása és modellmátrix

• IS200: A GE Mark/EX2100e ökoszisztéma termékcsaládját jelöli.
• EBRG: A modult Exciter Bridge Interface kártyaként azonosítja.
• H2A: A hardver verziószintje "H2", az "A" pedig az adott összeállítás első csoportos kiadását jelöli.

Hardverspecifikációk

Backplane busz kommunikációs sebesség licenszek

Az IS200EBRGH2A elsődleges csomópontként működik a híd telemetriájához, determinisztikus kommunikációt igényelve a gazdavezérlővel a hurkosszabályozás fenntartásához. A kártya nagysebességű interfészeket használ a termisztor érzékelők, áramérzékelők és ventilátor forgás visszacsatolás adatainak feldolgozására. A backplane busz kommunikációs sebességét össze kell hangolni a rendszer beolvasási sebességével, hogy a túlmelegedés miatti lekapcsolási jelek és hibariasztások al-másodperces intervallumon belül regisztrálódjanak. A firmware flash kompatibilitását a rendszer mérnöki munkaállomása biztosítja, garantálva, hogy az interfész logika összhangban maradjon az adott SCR-híd hardverkonfigurációval.

Gyakran Ismételt Kérdések

K: Az IS200EBRGH2A képes forró cserére (hot-swap), miközben a híd feszültség alatt van?

V: Nem. A kártyát teljesen el kell szigetelni az egyenáramú vezérlőfeszültségtől és az SCR-híd vezérlő áramköreitől a kiszerelés előtt, hogy elkerüljük a véletlen kioldást vagy áramköri sérülést.

K: Hogyan kell értelmezni a LED jelzőket hídhiba állapotban?

V: A fedélzeti LED-ek helyi diagnosztikai visszajelzést adnak. A folyamatos fény normál működést jelez, míg a villogó vagy kialudt LED-ek általában nyitott termisztor áramkört, ventilátor meghibásodást vagy híd túlmelegedést jeleznek. A hibakód mátrixért lásd az adott EX2100e karbantartási kézikönyvet.

Helyszíni telepítési irányelvek

• Győződjön meg róla, hogy a vezérlőszekrény áramtalanítva van, és az egyenáramú tápfeszültség 0 VDC.
• Szerelje fel a kártyát a mellékelt távtartókkal, hogy megfelelő távolság legyen a backplane és a szomszédos modulok között.
• Csatlakoztassa az érzékelőket (termisztor, áram) árnyékolt sodrott érpáras kábelezéssel, hogy minimalizálja a zajbehatolást a nagy teljesítményű SCR-híd környezetből.
• Ellenőrizze, hogy a fizikai méret ugrók vagy a szoftveres konfigurációs beállítások megfelelnek-e a telepített 42 mm, 52 mm vagy 77 mm thyristor méreteknek.
• Biztosítsa, hogy minden ventilátorvezérlő visszacsatoló vonal szilárdan csatlakozik, mert a laza csatlakozások hamis riasztást okoznak a vezérlőrendszerben.
• Tartsa tisztán és pormentesen a telepítési környezetet; a PCB-n lerakódó részecskék szivárgó áramokat okozhatnak a nagyimpedanciás érzékelő áramkörökön.
