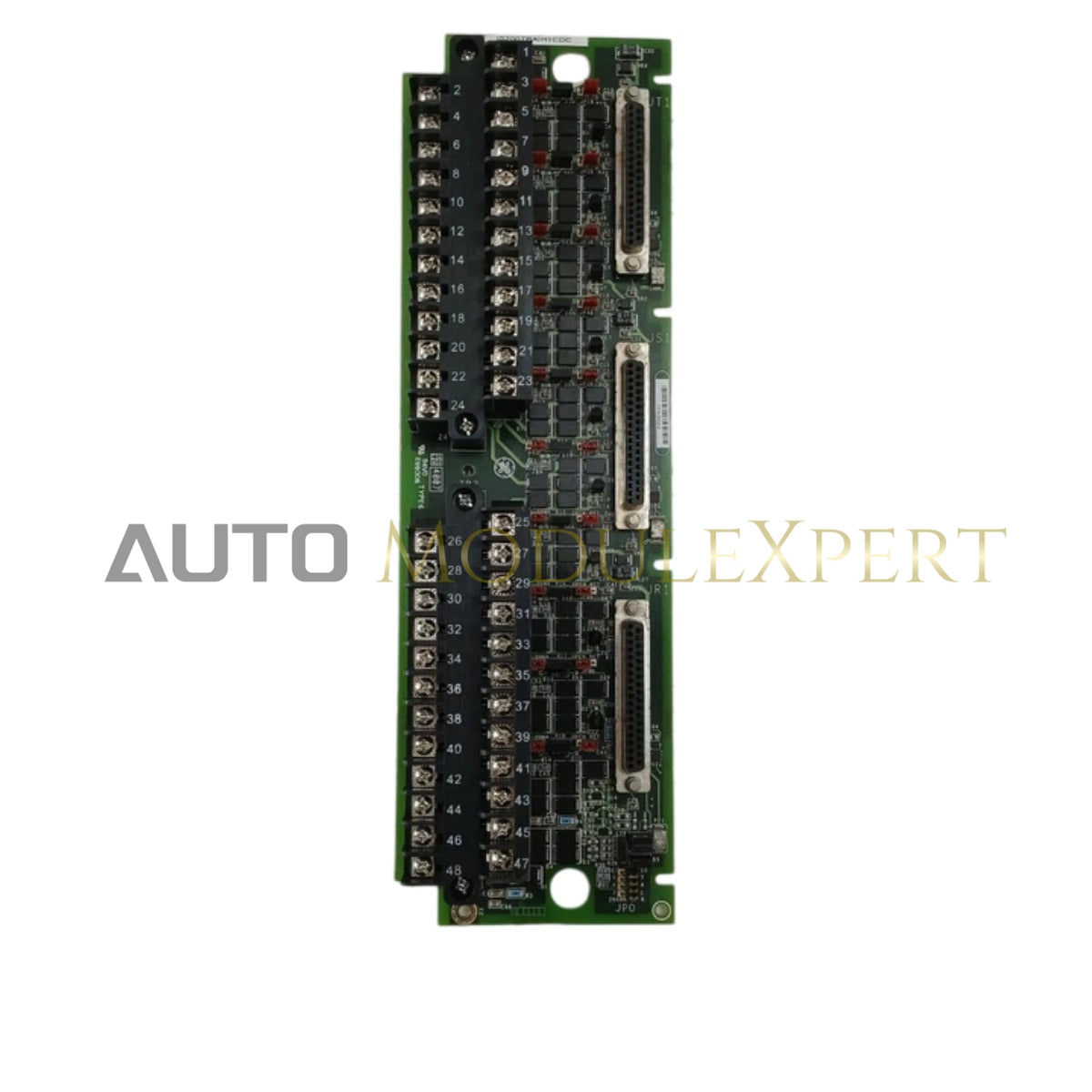

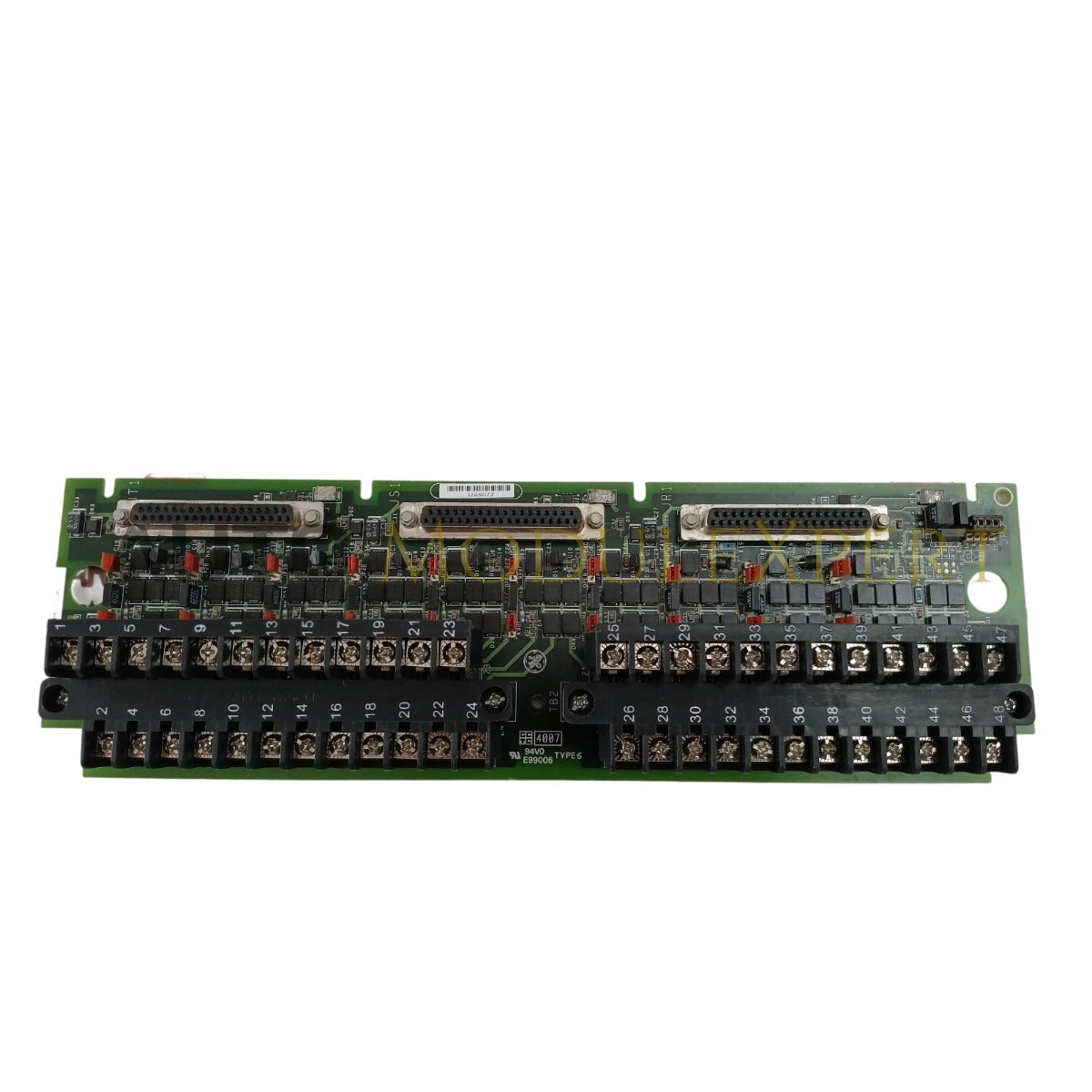

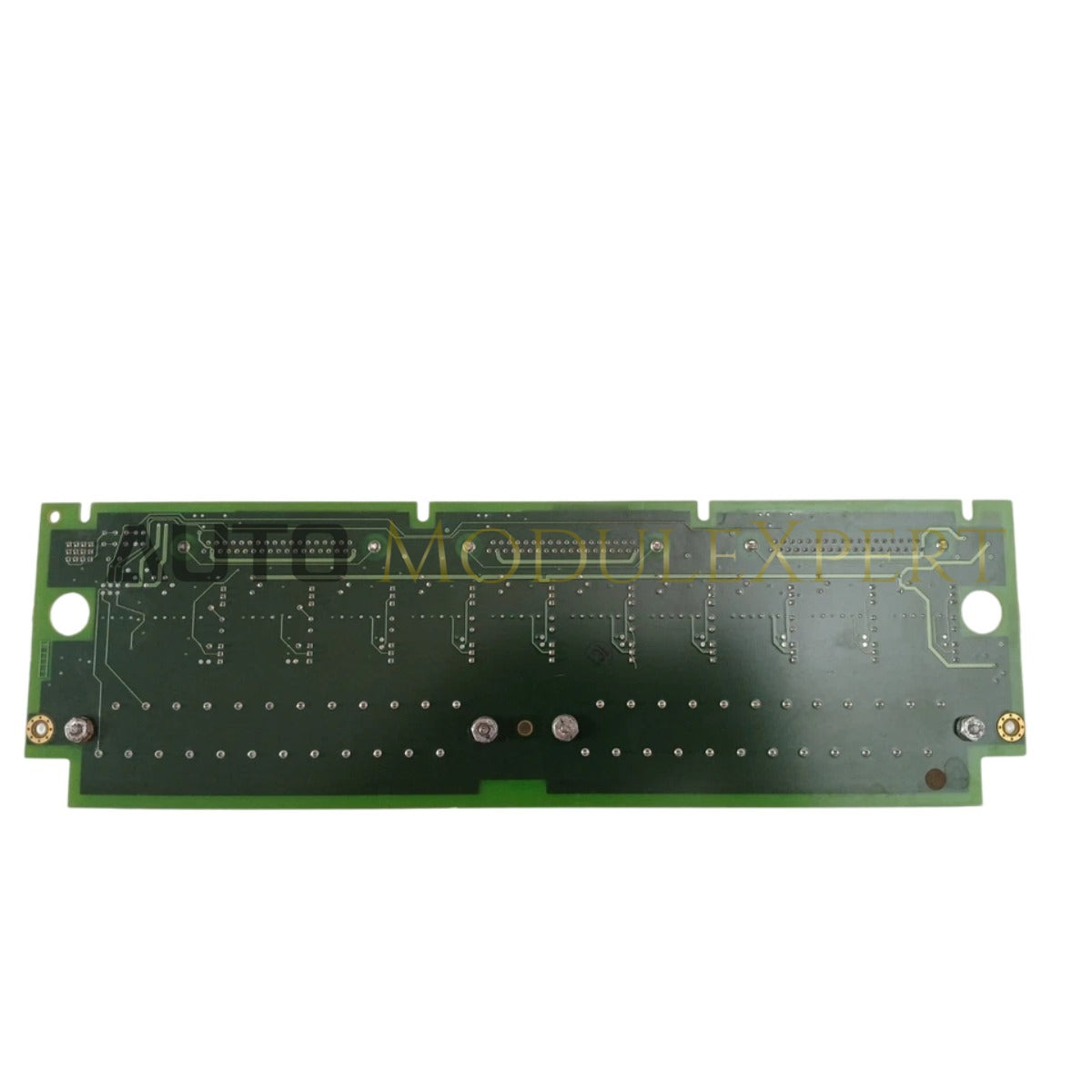

A General Electric IS200TBAIH1CDC, más néven IS200TBAIH1CDC analóg bemeneti termináltábla, dedikált hardvereszközként működik az analóg terepi műszerek és a Mark VI vezérlőrendszer hálózatán belüli VAIC analóg bemeneti modulok közötti interfészhez.

Hardverspecifikációk

Csatornák közötti szigetelés

Az IS200TBAIH1CDC két analóg kimenet és tíz analóg bemenet jelkezelését végzi. Támogatja a sokoldalú bemeneti tartományokat, beleértve az 1-5 VDC-t, a 4-20 mA-t 250 Ohm ellenálláson keresztül, valamint a +/- 1 mA-t 500 Ohm ellenálláson keresztül, továbbá a +/- 5 VDC és +/- 10 VDC bemeneteket. Háromszoros moduláris redundancia (TMR) konfigurációkban a tábla lehetővé teszi a bemenetek szétosztását a JR1, JS1 és JT1 vezérlőkeretekhez. A 24 VDC transzducer tápfeszültség diódás megosztással oszlik meg a három csatlakoztatott VAIC modul között, biztosítva a jel integritását még akkor is, ha az egyik vezérlőkeret áramellátási hibát tapasztal.

Gyakran Ismételt Kérdések

K: Használható ez a termináltábla Simplex konfigurációban?

V: Igen, a tábla úgy van tervezve, hogy támogassa mind a Simplex, mind a TMR konfigurációkat, biztosítva a szükséges jelirányítást a vezérlőrendszer architektúrájának igényei szerint.

K: Hogyan kezelik a 24 VDC tápellátást TMR beállításban?

V: A terepi transzducerek 24 VDC tápellátását a három csatlakoztatott VAIC tábla biztosítja. A tábla belső diódás megosztási logikát használ a tápellátások egyesítésére, így megbízható, redundáns feszültségforrást nyújt a terepi eszközöknek.

Terepi telepítési útmutató

1. Áramtalanítsa a kapcsolódó vezérlőkereteket, és ellenőrizze, hogy minden terepi kör izolált legyen, mielőtt felszereli a táblát.
2. Rögzítse az IS200TBAIH1CDC-t a szekrény paneljéhez a rögzítőfuratok segítségével, biztosítva a szilárd kapcsolatot a vázföldeléssel a zajcsökkentés érdekében.
3. Kösse be az analóg bemeneti és kimeneti kábeleket a kijelölt terminálblokkokhoz, ügyelve arra, hogy az árnyékolás megfelelően földelve legyen a szekrény bejáratánál az elektromágneses interferencia megelőzése érdekében.
4. Ellenőrizze, hogy a tábla ellenállásbeállításai megfelelnek-e a csatlakoztatott terepi érzékelők követelményeinek (pl. 250 Ohm a 4-20 mA körökhöz).
5. Vizsgálja meg az összes szalagos kábel csatlakozást a VAIC táblákról; győződjön meg róla, hogy teljesen be vannak dugva, és a rögzítőkapcsok zárva vannak, hogy fenntartsák a determinisztikus jelutat a vezérlőkeretekhez.
