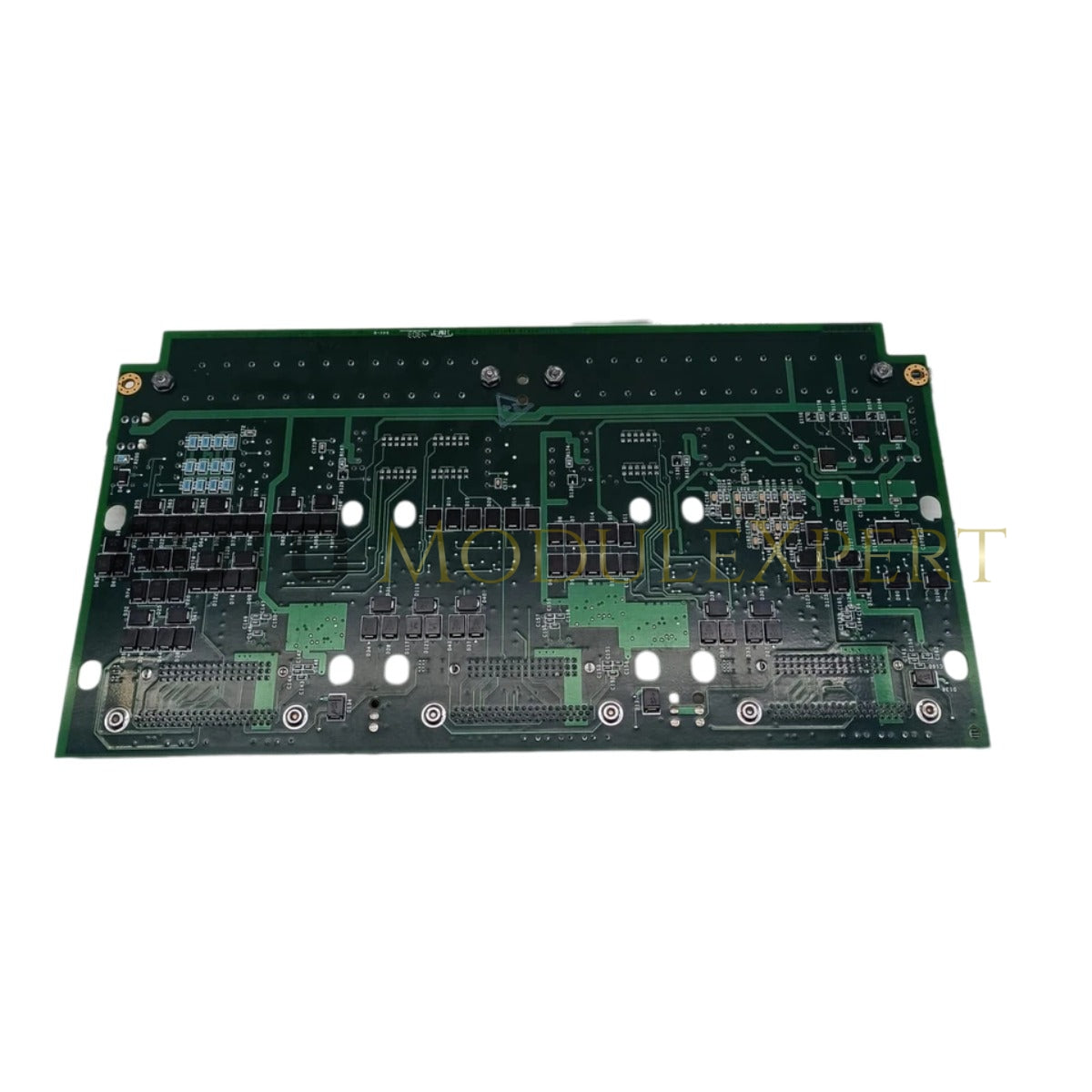

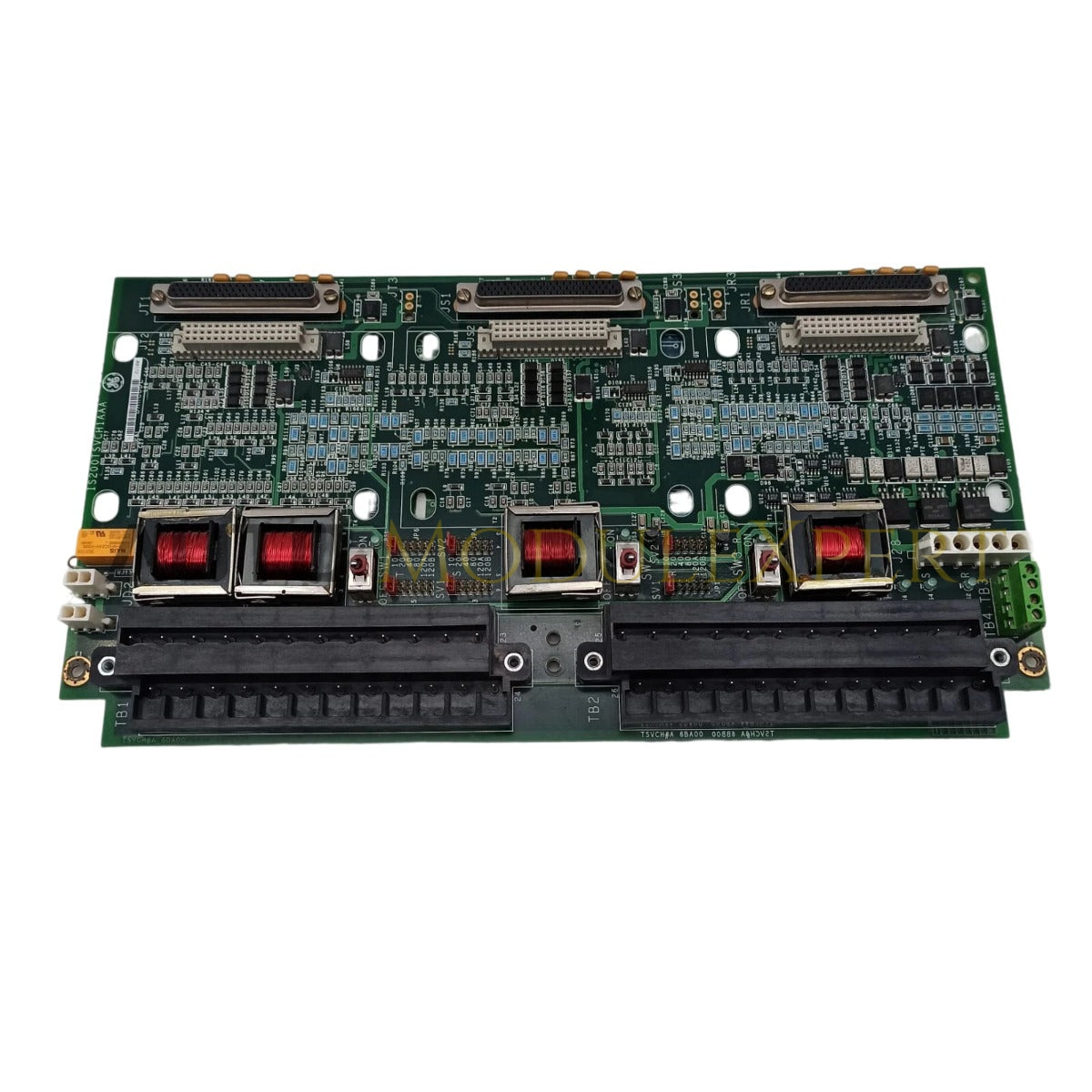

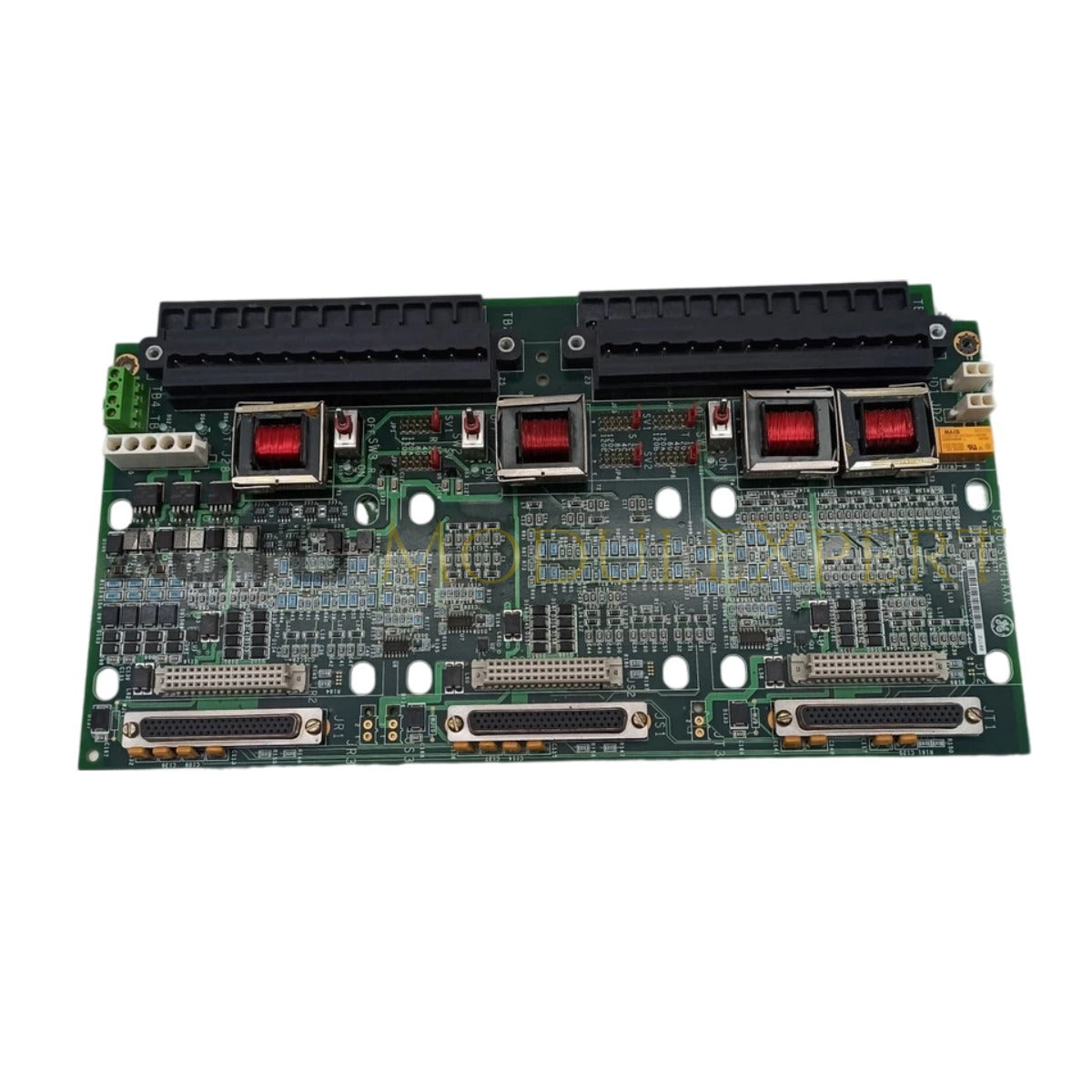

A GE IS200TSVCH1A, más néven IS200TSVC Servo Terminál Tábla, dedikált hardverkomponensként működik a Mark VI vezérlőrendszer platformokon belüli hidraulikus szervo szelep vezérlőjelek csatlakoztatásához.

Hardverspecifikációk

Profinet / EtherNet/IP determinisztikus hálózatok

Az IS200TSVCH1A kezeli a pontos elektromos hajtójeleket, amelyek a hidraulikus arányos vezérléshez szükségesek, biztosítva a determinisztikus jelátvitelt a vezérlőkörben. A tábla nagy pontosságú áramköröket használ a vezérlő kimenete és a terepen elhelyezett szervo szelepek közötti interfészhez. A firmware flash kompatibilitását és a hátlapi busz kommunikációs sebességét az elsődleges vezérlőmodulok szabályozzák, amelyek valós idejű visszacsatolás alapján számítják a pozíció- és áramlási beállításokat. A megfelelő árnyékolás és csatornák közötti szigetelés biztosított a táblán, hogy megakadályozza az elektromágneses interferencia befolyásolását a szervo hajtójelek érzékenységére.

Gyakran Ismételt Kérdések

K: Az IS200TSVCH1A cserélhető a vezérlőszekrény feszültség alatt álló állapotában?

V: Nem. Bármilyen karbantartási vagy csere tevékenységhez a vezérlőkeretet és a kapcsolódó szervo tápegységeket áramtalanítani kell az elektromos zárlatok vagy nem kívánt szelepmozgatás elkerülése érdekében.

K: Hogyan kezelhető a szervo nullponti eltolás ezen a terminál táblán keresztül?

V: A nullponti eltolás kalibrációját általában a rendszer szoftverén keresztül végzik; azonban a tábla biztosítja az eltoló áram útját, és a fizikai csatlakozásokat ellenőrizni kell, hogy ne történjen elcsúszás a magas ellenállású érintkezők vagy oxidáció miatt a terminálpontokon.

Telepítési útmutató a helyszínen

• Biztosítsa, hogy a vezérlőszekrény környezete mentes legyen vezetőképes portól, amely befolyásolhatja a nagyimpedanciás terminálkapcsolatokat.
• Az összes terepi vezetékezést megfelelő saruk használatával kell lezárni, hogy gáztömör kapcsolat jöjjön létre a terminálblokkokkal.
• Ellenőrizze, hogy a szervo szelep tekercsek vezetékezési polaritása megfelel a vezérlőrendszer dokumentációjának a helyes szelepmozgatási irány biztosítása érdekében.
• Használjon árnyékolt kábelt minden szervo vezérlőjelhez, az árnyékoló levezető vezetéket pedig csatlakoztassa a szekrényben kijelölt földelő sínhez a földhurkok minimalizálása érdekében.
• Indítás előtt vizsgálja meg a terminál táblát túlmelegedés vagy elszíneződés jelei után a hajtócsatornákon a kapcsolódó hidraulikus kör működtetése előtt.
