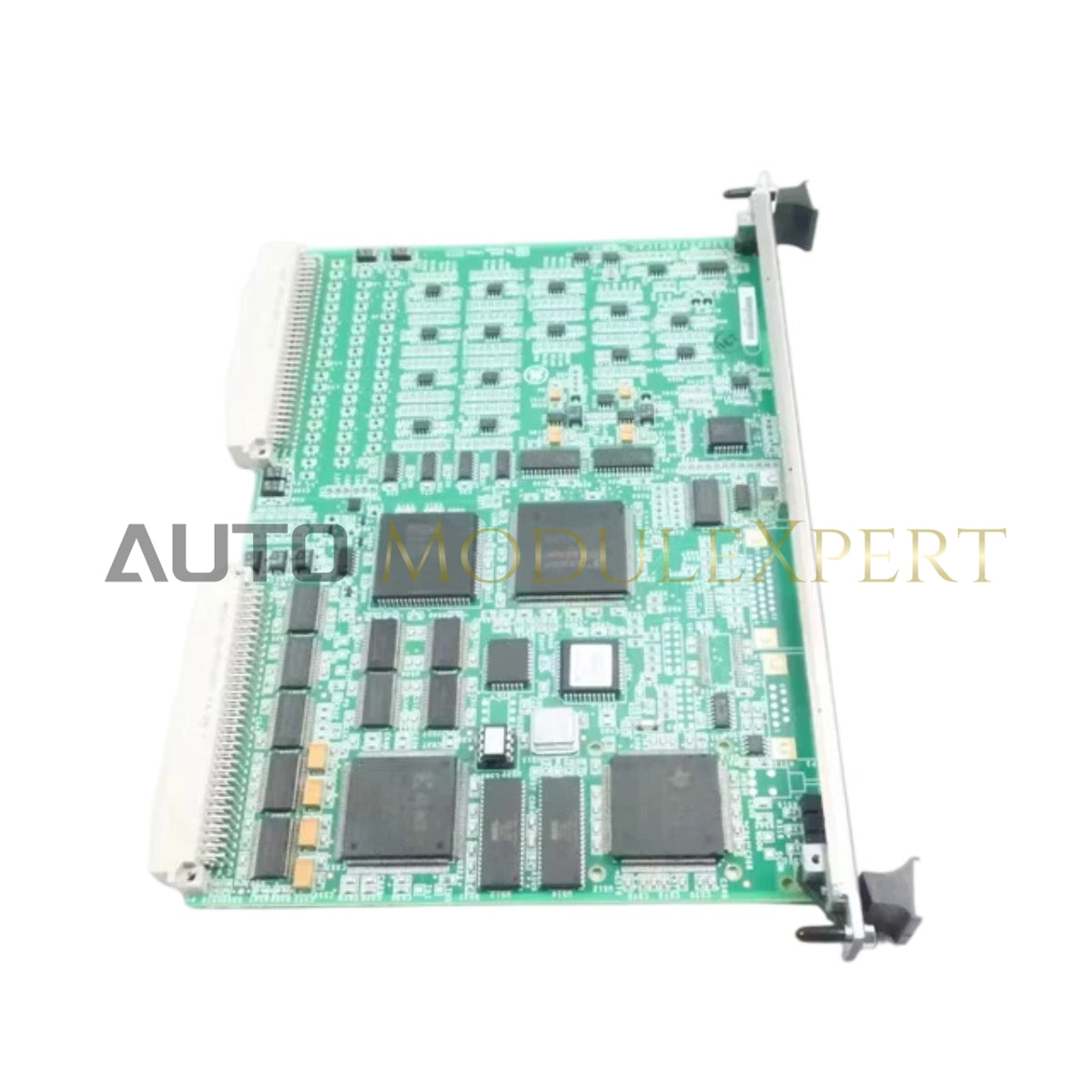

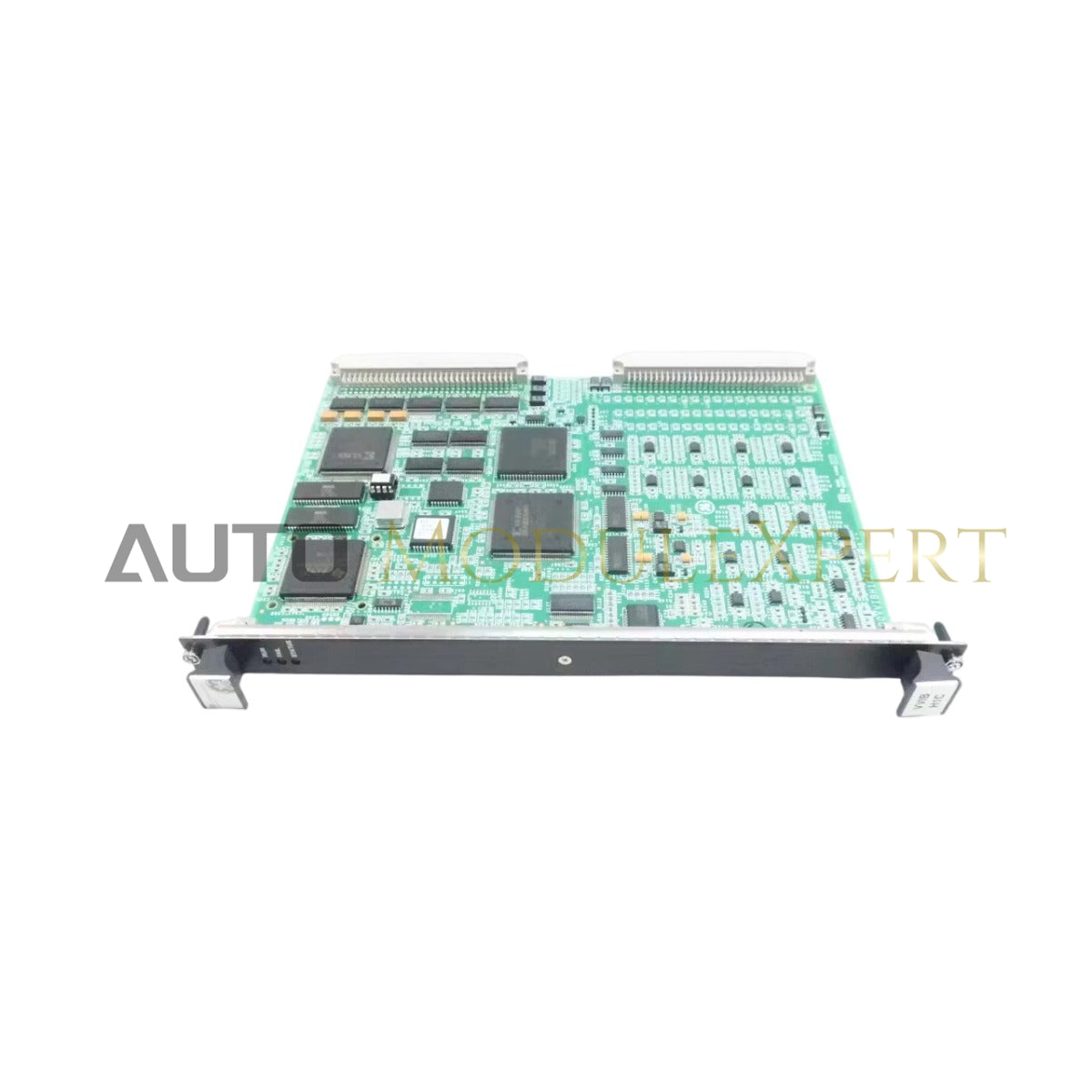

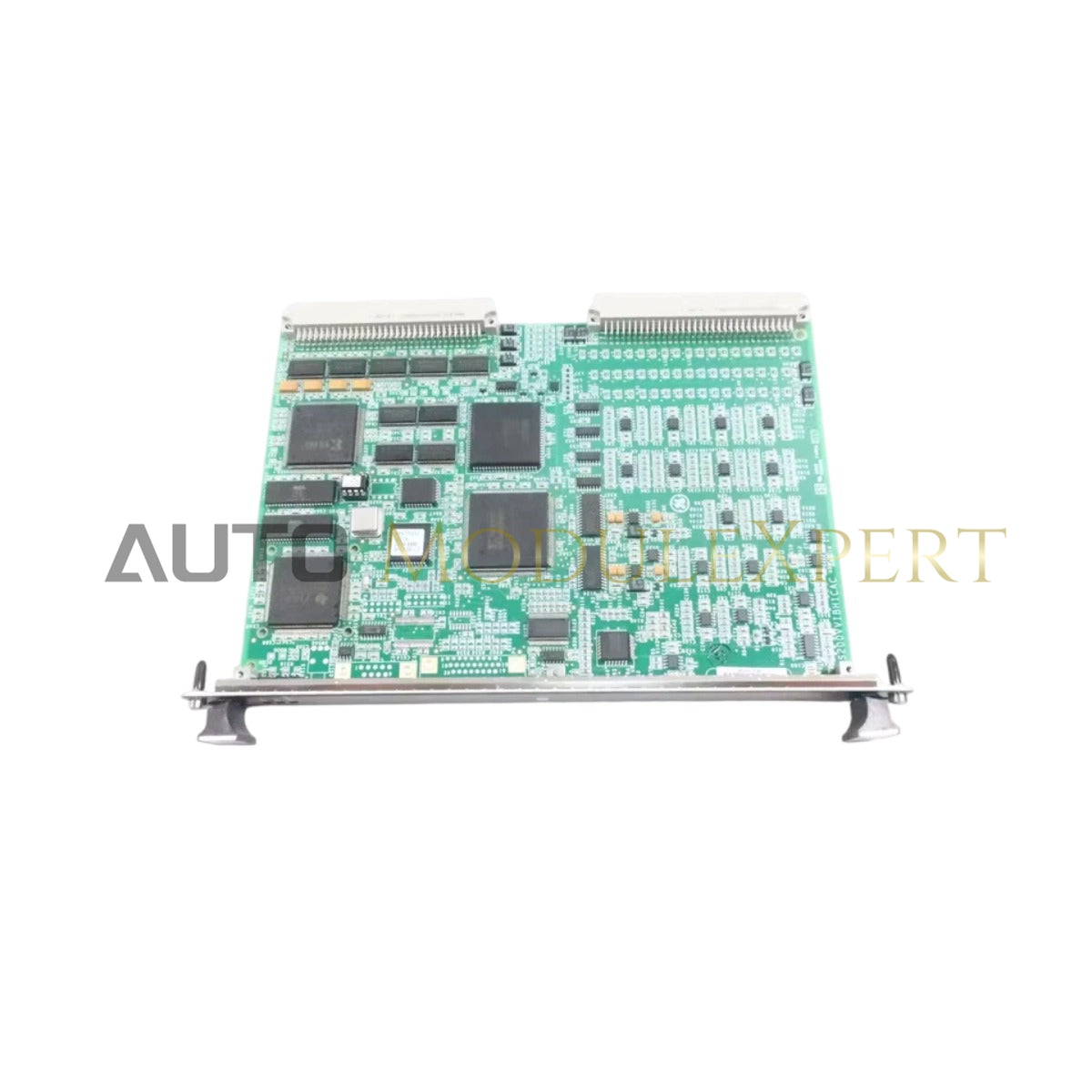

A GE IS200VVIBH1CAC, más néven IS200VVIBH1 nyomtatott áramköri lap, dedikált hardverkomponensként működik a rezgésjel-feldolgozás és a turbinakövetés területén a Mark VI vezérlőrendszer platformjain.

Hardverspecifikációk

Mechanikai megfigyelés és TSI integráció

Az IS200VVIBH1CAC közvetlenül csatlakozik örvényáramú érzékelőkhöz, hogy pontos rotor dinamikai megfigyelést tegyen lehetővé. A modul elvégzi az örvényáramú érzékelők skálázását, hogy a közelségi feszültségjeleket mérnöki egységekké alakítsa a turbinák valós idejű elemzéséhez. A helyes hézfeszültség-ellenőrzés szükséges az üzembe helyezés során, hogy a transzducer a lineáris -10 VDC célértékeken belül működjön. A panelen található fejlett áramkörök a kereszthallás csökkentésére szolgálnak, biztosítva, hogy a nagyfrekvenciás rezgésadatok elkülönüljenek a szomszédos mezővezetékek által generált elektromos zajtól, így megőrizve a rotor pozíció- és rezgésjelének pontosságát.

Gyakran Ismételt Kérdések

K: Mik a fő diagnosztikai jelzők ezen a panelen?

V: A panel tartalmaz állapotjelző LED-eket, amelyek a tápfeszültség és a kommunikációs kapcsolat stabilitását mutatják az I/O rackkel. Ha egy LED kialszik vagy pirosan villog, ellenőrizze a hátlapi busz kommunikációs sebességét, és győződjön meg róla, hogy a modul teljesen be van helyezve a rackbe.

K: Hajlamos ez a panel jeleltolódásra?

V: Mint minden rezgésfigyelő hardver esetében, a jel stabilitása az érzékelő kalibrációjától és a kábelezés árnyékolásától függ. Biztosítsa, hogy minden mezőkábel kiváló minőségű árnyékolt kábel legyen, és az árnyékolás a szekrény földelő sínjéhez legyen csatlakoztatva, hogy megakadályozza az elektromágneses interferenciát, amely mesterséges jeleltolódást okozhat.

Helyszíni telepítési útmutató

• Rögzítés: A nyomtatott áramkört kezelje megfelelő elektrosztatikus védelem mellett. Tolja be a modult a kijelölt helyre, amíg a zár mechanizmus biztonságosan rögzül a rack hátlapján.
• Közelségi érzékelő beállítása: A végső kalibráció előtt ellenőrizze az örvényáramú érzékelők statikus hézfeszültségét. Állítsa be az érzékelő rögzítési pozícióját, amíg a feszültség a megadott lineáris működési tartományban van.
• Árnyékolás: Ügyeljen arra, hogy minden rezgésjel-vezeték távol legyen az AC tápvezetéktől a zaj indukció elkerülése érdekében. Ellenőrizze az árnyékolás folytonosságát az érzékelő házától a csatlakozóblokkig.
• Ellenőrzés: Használja a rendszer diagnosztikai felületét jelhurk ellenőrzéshez. Győződjön meg róla, hogy a rezgés amplitúdó értékek stabilak, és az érzékelő nyers jelalakja torzítás vagy levágás nélkül jelenik meg.
