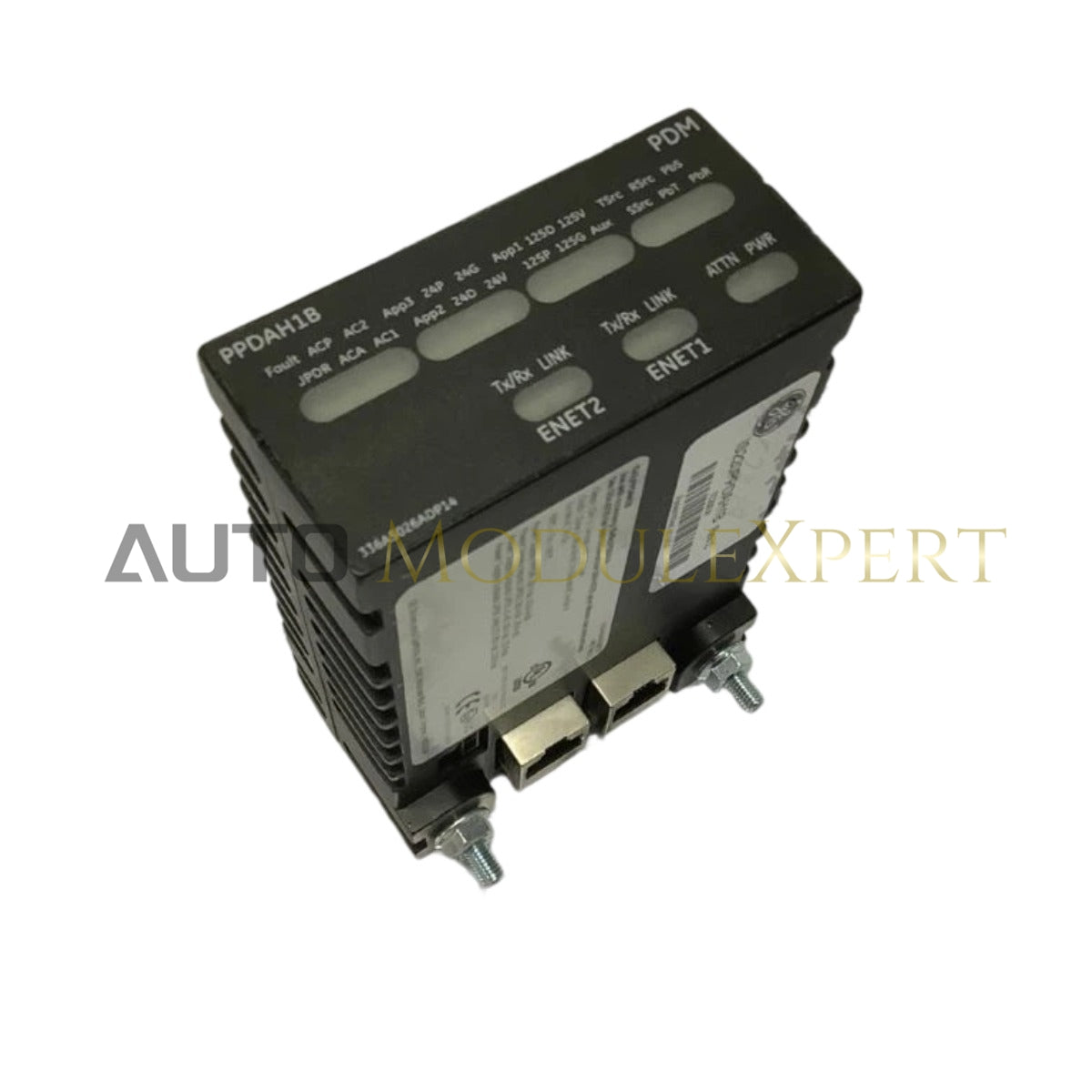

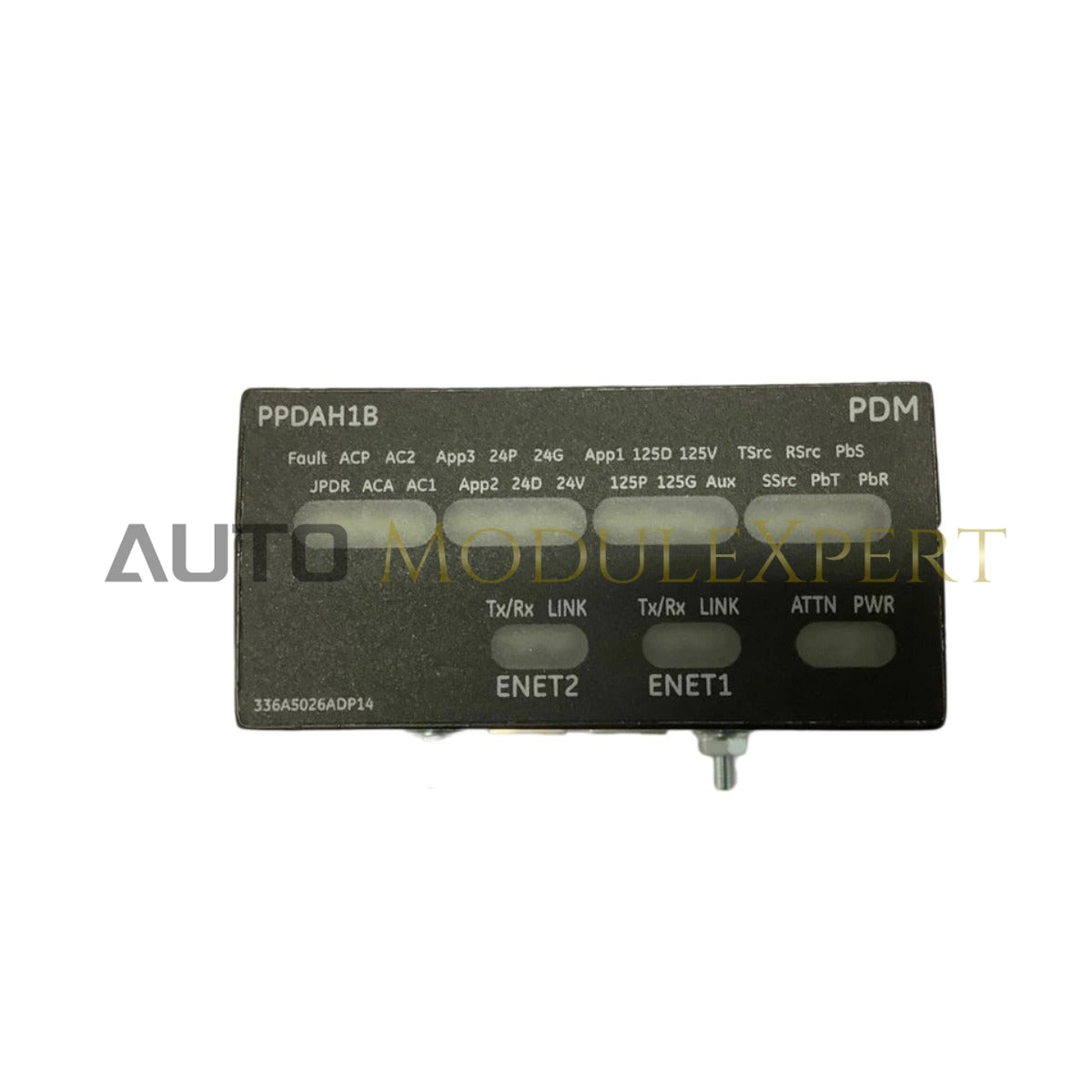

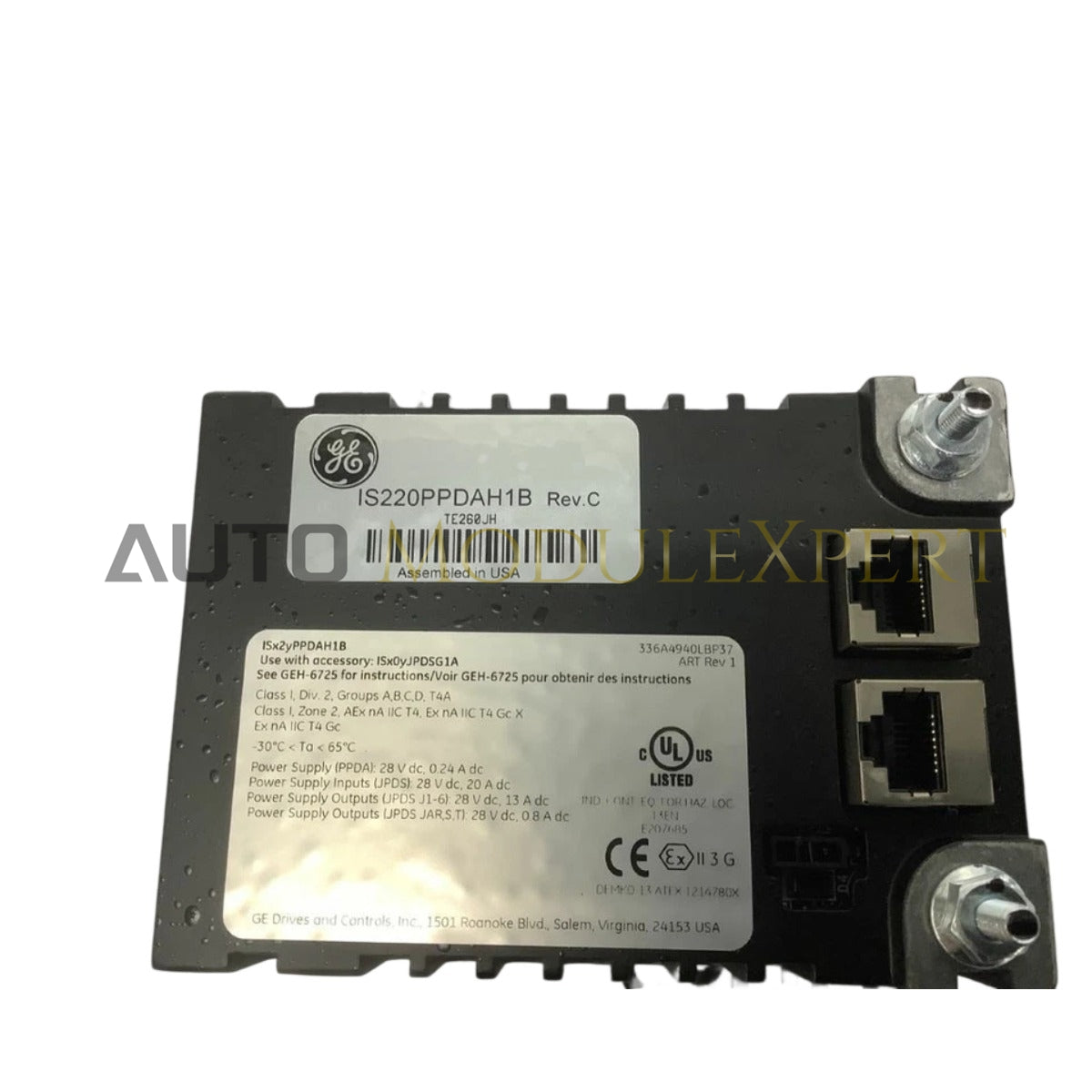

A GE IS220PPDAH1B, más néven IS220PPDAH1 teljesítményelosztó visszacsatoló modul, dedikált hardvereszközként működik a segédenergia-elosztás figyelésére és a rendszerdiagnosztikai funkciók végrehajtására a Mark VIe és Mark VIeS turbinavezérlő hálózatokban.

Hardverspecifikációk

Diagnosztikai architektúra és rendszerintegráció

Az IS220PPDAH1B úgy lett tervezve, hogy részletes rálátást biztosítson az energiaelosztás állapotára. Két különálló 115/230 VAC analóg visszacsatoló csatornát és hat biztosított AC jelutat figyel valós idejű hibafelismerés érdekében. A modul földzárlat-észlelést is lehetővé tesz, ha a JPDE panellel együtt van telepítve, így többrétegű biztonsági megoldást nyújt a rendszer számára. Belsőleg öt különálló önellenőrző tesztet hajt végre a visszacsatoló hurkok és a belső processzor logika épségének ellenőrzésére. A nyomtatott áramkörök konform bevonattal vannak ellátva, hogy ipari környezetben, ahol légköri szennyeződések vagy páratartalom fordulhat elő, biztosítsák a stabil működést.

Gyakran Ismételt Kérdések

K: Szükséges-e kézi kalibráció az AC visszacsatoló jelekhez?

V: Nem, az IS220PPDAH1B gyárilag kalibrált. A jel skálázását és a küszöbértékek figyelését a vezérlőrendszer szoftveres konfigurációja kezeli. Ellenőrizze az I/O csomag firmware-jében az input skálázási állandókat a terepen használt transzformátor arányoknak megfelelően.

K: Képes ez a modul önállóan földzárlatot észlelni?

V: A modul helyi földjel-figyelést végez, de a fejlett földzárlat-észleléshez az IS220PPDAH1B-nek kompatibilis JPDE panellel együtt kell telepítve lennie. Győződjön meg róla, hogy a vezérlő logika helyesen van leképezve a modul által szolgáltatott földzárlat állapot bitek felismerésére.

Telepítési útmutató a helyszínen

• Rögzítés: Biztosítsa, hogy a modul szilárdan üljön a JPDS, JPDC vagy JPDM elosztó panelen. Rögzítse a záróelemeket a mechanikai stabilitás és a megfelelő elektromos érintkezés érdekében a hátlapi csatlakozókkal.
• Vezetékezés: Csatlakoztassa a 115/230 VAC érzékelő vezetékeket a terminálpanel kijelölt bemeneteihez. Használjon megfelelő vezetékátmérőt (általában 18 AWG-től 14 AWG-ig), és ellenőrizze, hogy minden csatlakozás a rendszer hardver útmutatóban megadott nyomatékértékek szerint legyen meghúzva.
• Környezeti védelem: Mivel érzékeny diagnosztikai áramkörökről van szó, telepítés után ellenőrizze, hogy a szekrényajtó tömítései épek-e, hogy megőrizze a konform bevonat védelmét a nedvesség és részecskék ellen.
• Ellenőrzés: Használja a Mark VIe diagnosztikai eszközt annak megerősítésére, hogy minden diagnosztikai jel a várt névleges tartományban van. Végezzen szimulált tesztet az AC visszacsatoló hurkokon, hogy meggyőződjön arról, hogy a vezérlő logika helyesen regisztrálja a biztosított jelek állapotát.
