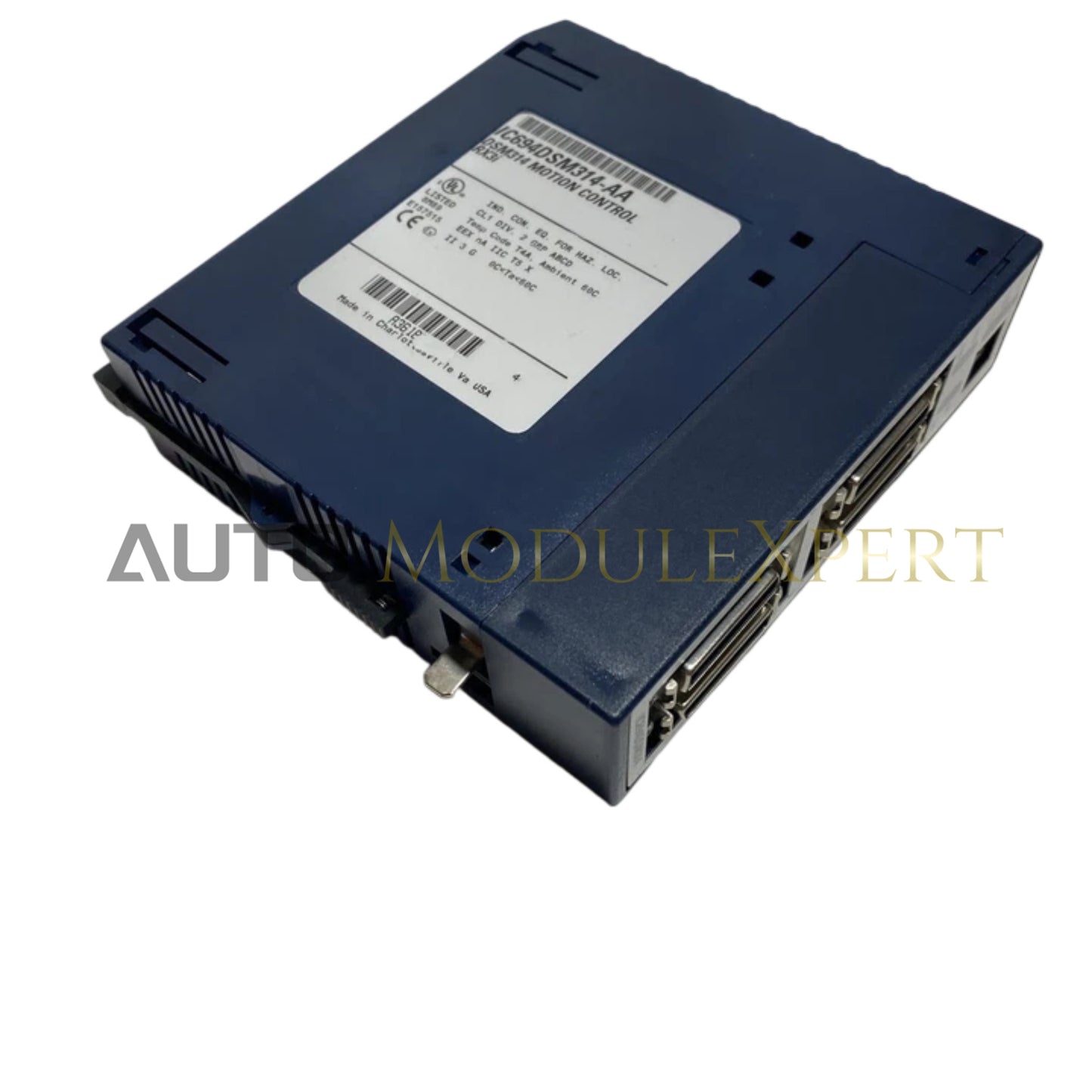

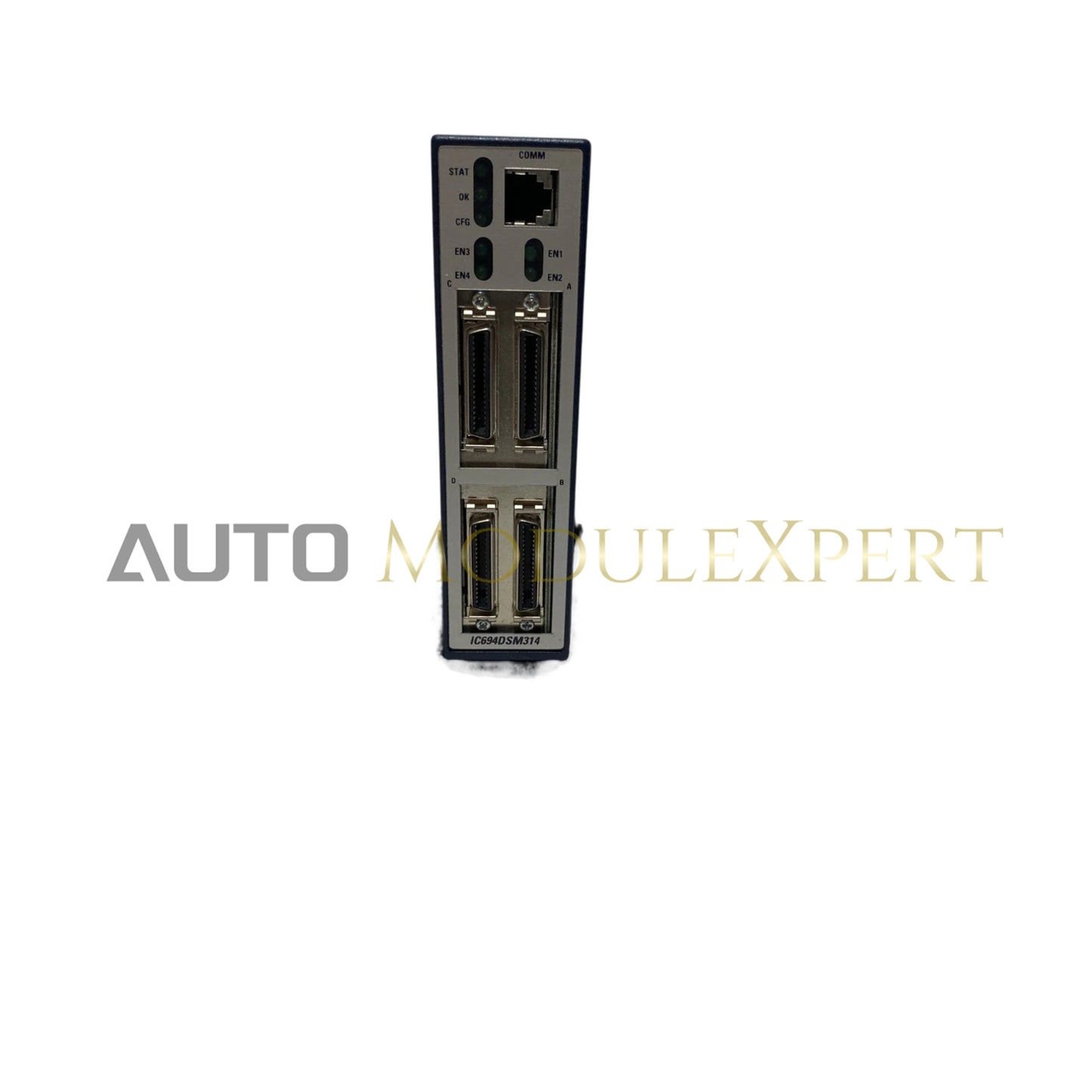

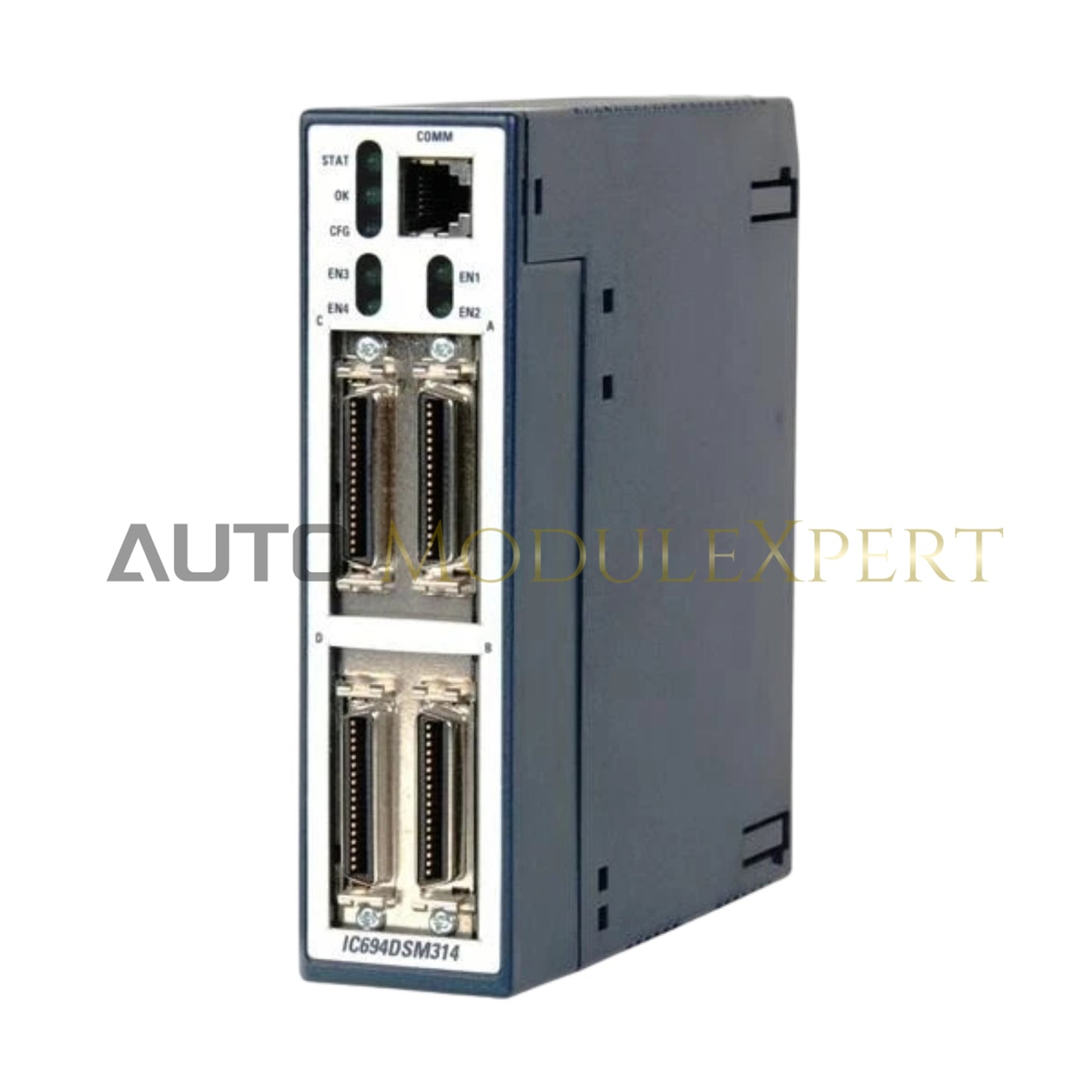

A GE IC694DSM314, más néven IC694DSM314 mozgásvezérlő modul, dedikált hardverkomponensként működik 1-2 tengelyes digitális szervo és 1-4 tengelyes analóg szervo vezérléshez PLC és gépvezérlő platformokon belül.
Hardverspecifikációk
| Paraméter | Specifikáció |
|---|---|
| Modell | IC694DSM314 |
| Márka | GE |
| Eredet | USA |
| Súly | 0,3 kg |
| Méretek | Standard PACSystems RX3i modul formátum |
| Működési hőmérséklet | Nincs megadva |
| Energiafogyasztás | Nincs megadva |
| Szervo támogatás | 1-2 tengely digitális / 1-4 tengely analóg |
Profinet / EtherNet/IP determinisztikus hálózatok
A GE IC694DSM314 integrálódik a PACSystems RX3i vezérlőarchitektúrába, hogy determinisztikus mozgásprofilokat hajtson végre. A modul támogatja a nagy sebességű backplane busz kommunikációt, lehetővé téve a pontos szinkronizációt a PLC processzor és a távoli szervo meghajtók között. A firmware flash kompatibilitását a gazdavezérlő verziója szabályozza; a modulnak specifikus firmware verziókra van szüksége az 1-2 tengelyes digitális vagy 1-4 tengelyes analóg szervo konfigurációk parancsvégrehajtásához. A tengelymozgás közbeni jel integritást a csatlakozók nagy sűrűségű árnyékolása biztosítja, megakadályozva az elektromágneses interferencia általi alacsony feszültségű vezérlőjelek romlását a szervo meghajtó hálózat felé.
Gyakran Ismételt Kérdések
K: A modul forrócsere (hot-swappable) a PACSystems rack áram alatt tartása mellett? V: Nem. Az IC694DSM314-et csak a rack áramtalanítása után szabad eltávolítani, hogy elkerüljük a backplane tüskék rövidzárlatát és biztosítsuk, hogy a szervo meghajtó hálózat biztonságos, tiltott állapotban maradjon.
K: Hogyan kezeli a modul a tengelykonfigurációt? V: A tengelykonfiguráció a programozási környezet szoftverén keresztül történik, amely meghatározza a mozgásparamétereket, a visszacsatolás skálázását és a vezérlőhurok erősítési értékeit, melyeket a modul belső memóriájában tárol az inicializálás során.
Telepítési útmutató a helyszínen
- Rögzítés: Helyezze a modult szilárdan az RX3i alaplapra. Kapcsolja be a zárókarokat, hogy biztosítsa a stabil elektromos kapcsolatot a backplane kommunikációs busszal.
- Árnyékolás: Minden analóg szervo jelhez használjon dupla árnyékolt sodrott érpárt a zaj átvitelének csökkentése érdekében a közeli tápkábelektől. Földelje a kábel árnyékolását a modul kijelölt földpontján.
- Vezetékezés elkülönítése: A nagyfeszültségű tápkábeleket legalább 150 mm távolságra vezesse a mozgásvezérlő jelkábelektől az induktív zaj kiküszöbölése érdekében.
- Kalibrálás: A telepítés után végezzen szoftver által vezérelt tengelyhazaállítási eljárást a digitális vagy analóg visszacsatolási eltérések kalibrálásához, mielőtt elindítja az automatizált gép ciklusokat.
