Termék áttekintése

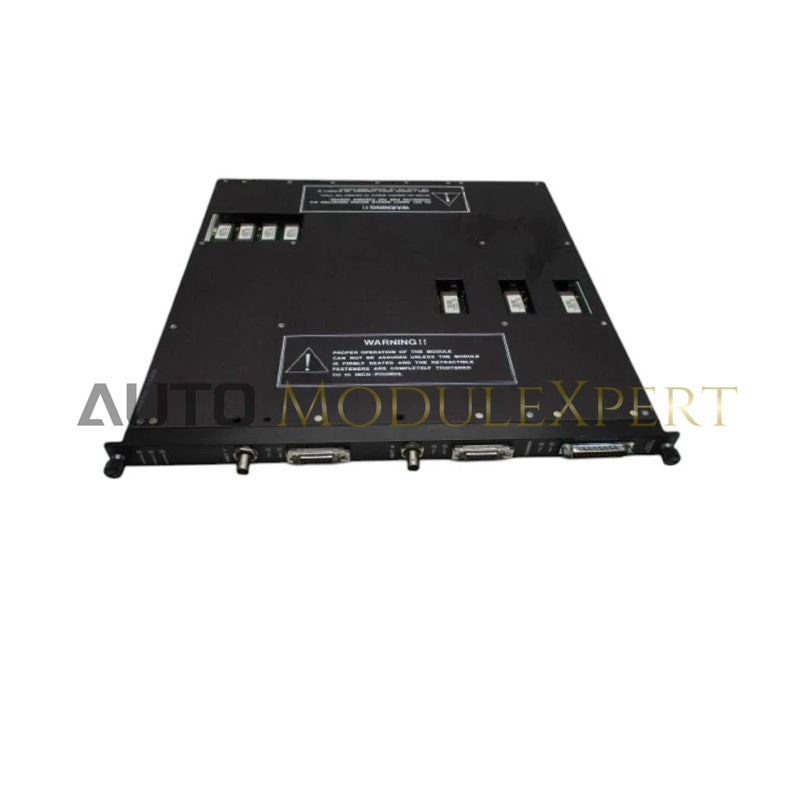

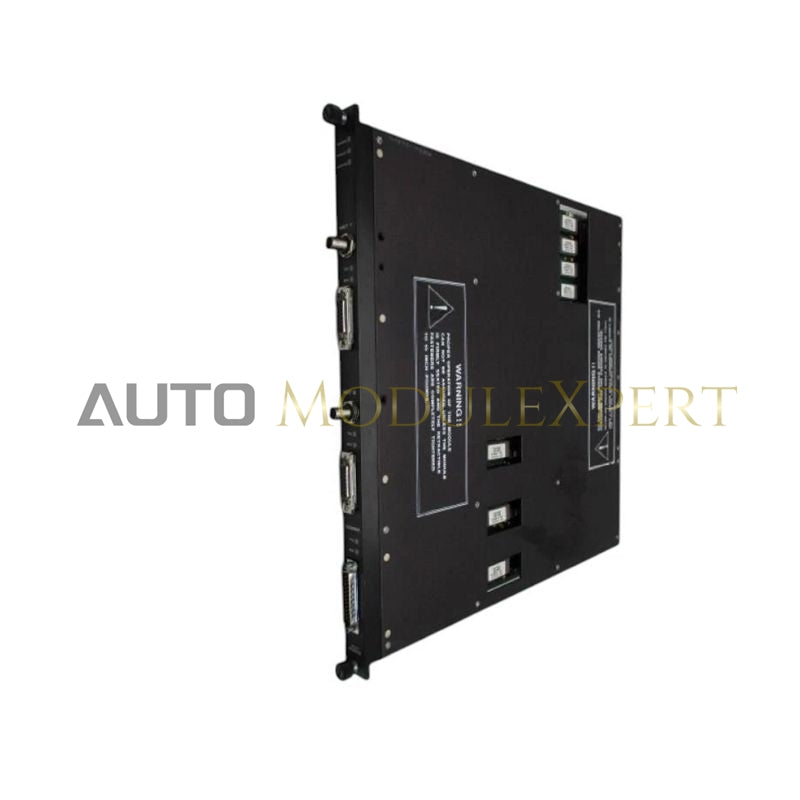

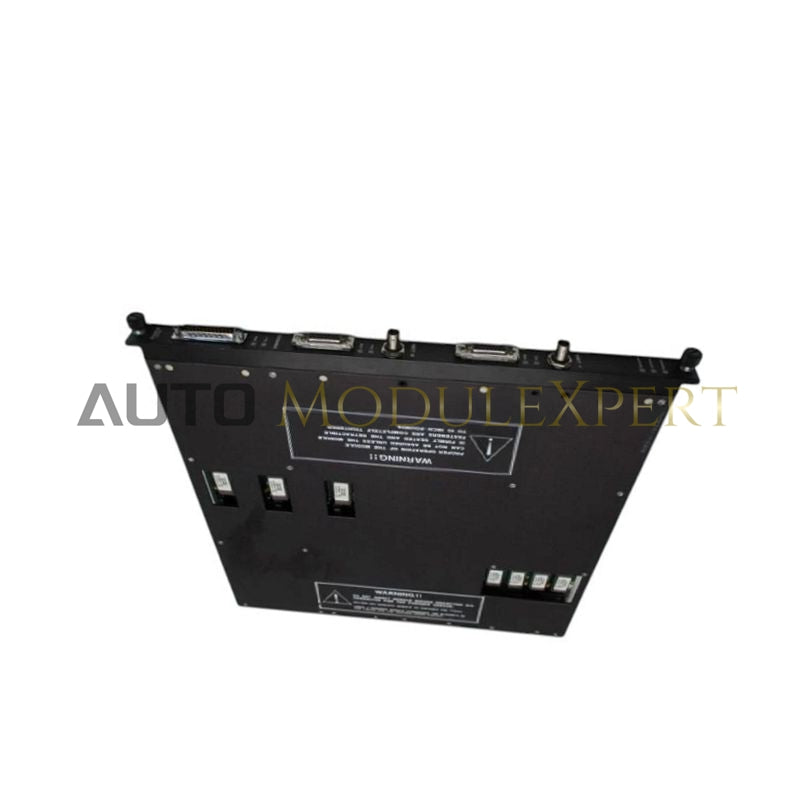

Az NCM4320 speciális Hálózati Kommunikációs Modul (NCM) interfészként működik a Tricon Háromszoros Moduláris Redundáns (TMR) biztonsági architektúrában. Ez a modul létfontosságú hidat képez a Tricon vezérlő belső TriBus rendszere és a külső kommunikációs hálózatok között, elősegítve a nagysebességű adatcserét a DCS, PLC és HMI rendszerekkel. Az adat integritásának fenntartása elengedhetetlen a biztonsági műszaki funkciókhoz, ezért az NCM4320 robusztus elektromos lezárást és jelkezelést alkalmaz a visszaverődés és csomagvesztés megelőzésére. Architektúrája támogatja a SIL 3 alkalmazások hibamentes követelményeit, biztosítva, hogy a kommunikációs hibák ne zavarják a vezérlő biztonsági logikáját. Ez az interfész kritikus előfeltétele bármilyen Triconex biztonsági hardvert érintő üzemszintű integrációnak.

Fő műszaki jellemzők

• Protokoll támogatás: Optimalizált Modbus (Master/Slave) és Honeywell TDC 3000 (LCN) hálózati interfészekhez.

• Jel lezárás: Beépített lezáró hardver biztosítja az impedanciaillesztést a hosszú távú kommunikációs kapcsolatokon.

• Redundáns útvonalak: Támogatja a kettős redundáns kommunikációs csatornákat a folyamatos adatláthatóság érdekében kábel- vagy porthiba esetén.

• Galvános szigetelés: Magas szintű szigetelés védi a belső rendszer hátlapját a terepi oldali elektromos túlfeszültségektől és zajoktól.

• Hardveres szavazás: Részt vesz a TMR architektúrában, hogy csak a 2-ből 3 érvényesített adatcsomag kerüljön továbbításra a felügyeleti hálózat felé.

• LED diagnosztika: Átfogó előlapi állapotjelzők a TX/RX aktivitás, modul állapot és kapcsolat szinkronizáció számára.

Ipari alkalmazások

Az NCM4320 az elsődleges választás a biztonsági leállító rendszerek integrálására a felügyeleti vezérlési rétegekkel a nehéziparban:

• Olaj- és gázipar: Lehetővé teszi a Vészleállító (ESD) rendszer számára, hogy valós idejű állapotjelentést küldjön a központi irányítóteremnek Modbus-on keresztül.

• Kémiai gyártás: Lehetővé teszi a Kazánkezelő Rendszer (BMS) számára, hogy megossza a zárolási adatokat az üzem DCS rendszerével a fejlett szekvenciafigyelés érdekében.

• Erőművek: Összekapcsolja a tűz- és gázérzékelő pontokat az üzemszintű riasztórendszerekkel.

Biztonságos és hibamentes adatáramlása nélkülözhetetlenné teszi azokat a létesítményeket, amelyek digitális átalakulást kívánnak végrehajtani anélkül, hogy veszélyeztetnék a biztonsági határokat.

Műszaki adatok
