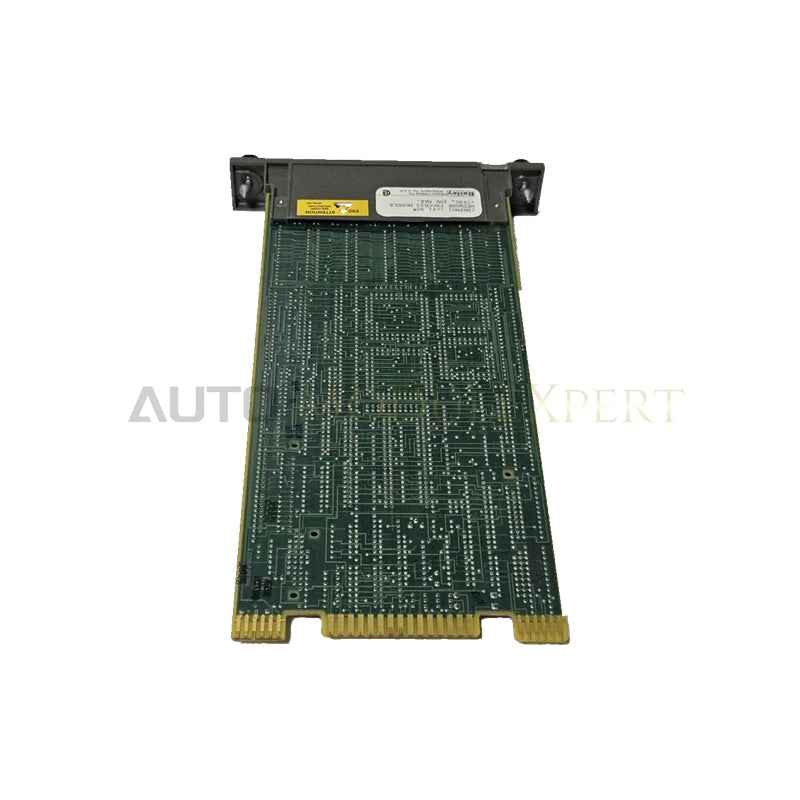

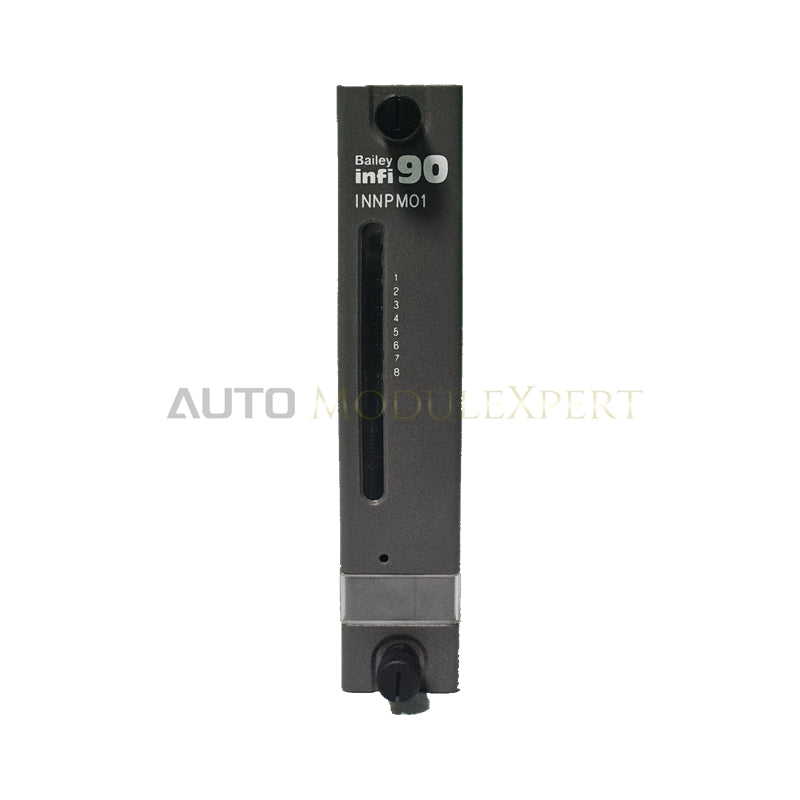

ABB IMNPM01 INFI 90 hálózati processzormodul

Az ABB IMNPM01, amelyet IMNPM01 hálózati processzormodulként is katalogizálnak, dedikált hardverkomponensként működik a protokollátalakítás, a valós idejű adatpufferelés és a hálózati átjáró funkcióinak végrehajtására az ABB Bailey INFI 90 és Symphony Plus platformokon. Kétirányú kommunikációt kezel a nagy sebességű Infi-Net üzemi hurok és a helyi vezérlők hátlapi buszai között, és támogatja a kétportos RAM-műveleteket a folyamatirányítási telemetria előnyben részesítéséhez.

Hardverspecifikációk

Determinisztikus hálózatok és hátlapi buszos kommunikáció

Az IMNPM01 modul kétprocesszoros architektúrát és kétportos RAM-ot alkalmaz a nagy sebességű adatpuffercserék kezelésére, a hátlapi késleltetés növelése nélkül. A legfeljebb 2 Mbps sebességű determinisztikus hálózatokon működő processzor előnyben részesíti a valós idejű folyamatirányítási adatokat és a kritikus riasztások továbbítását az elosztott INFI 90 állványok között. A firmware-villámkompatibilitás biztosítja a hálózati protokoll szinkronizált végrehajtását, ha a modult egy szomszédos redundáns processzormodullal együtt használják. A beépített CS31 buszinterfész lehetővé teszi az RS-485 soros kommunikációt, és fenntartja a determinisztikus ciklusidőket összetett I/O-sűrűségű skálázási konfigurációkban.

Gyakran ismételt kérdések

K: Támogatja az IMNPM01 az online cserét, miközben a hátlapi busz továbbra is feszültség alatt van?

V: Az IMNPM01 üzem közben cserélhető modularchitektúrával rendelkezik. A technikusoknak azonban az aktív modul eltávolítása előtt ellenőrizniük kell, hogy a redundáns másodlagos hálózati processzor teljes mértékben átvette-e az Infi-Net kommunikációs hurok vezérlését, hogy elkerüljék a buszkommunikáció megszakadását.

K: Milyen elsődleges tápfeszültség szükséges a hátlapi állványegységtől?

V: A modul közvetlenül a belső rendszer hátlapi tápvezetékéről kapja a tápellátást, amelyhez szabályozott +5 VDC tápfeszültség szükséges, legfeljebb 10 W teljesítményfelvétellel.

Helyszíni telepítési útmutató

A determinisztikus kommunikációs teljesítmény biztosítása érdekében a telepítés során kövesse a szabványos ipari automatizálási gyakorlatokat:

1. Határozottan illessze az IMNPM01 modult a szabványos ABB Harmony vagy INFI 90 modulállvány kijelölt foglalatába, amíg a hátlapi csatlakozók teljesen a helyükre nem kerülnek.
2. Húzza meg a felső és alsó panelrögzítő csavarokat, hogy folyamatos földelési kapcsolatot biztosítson a szekrényállvány vázával.
3. Ellenőrizze, hogy a megfelelő IMMPI01 sorkapocsmodul vagy interfészkábel-szerelvény megfelelően rögzült-e a hátsó hátlapi foglalatban.
4. A külső hálózati kommunikációs vezetékeket a szekrény kábelcsatornáiban vezesse a nagyfeszültségű váltakozó áramú kábelektől és a változtatható frekvenciájú hajtások kimeneteitől távol.
5. Az árnyékolt, csavart érpárú kommunikációs kábeleket a szekrény rendszerföldelési sínjénél, egyetlen ponton kösse le, hogy mérsékelje a földhurok okozta zajt a soros összeköttetéseken.
