Termékleírás

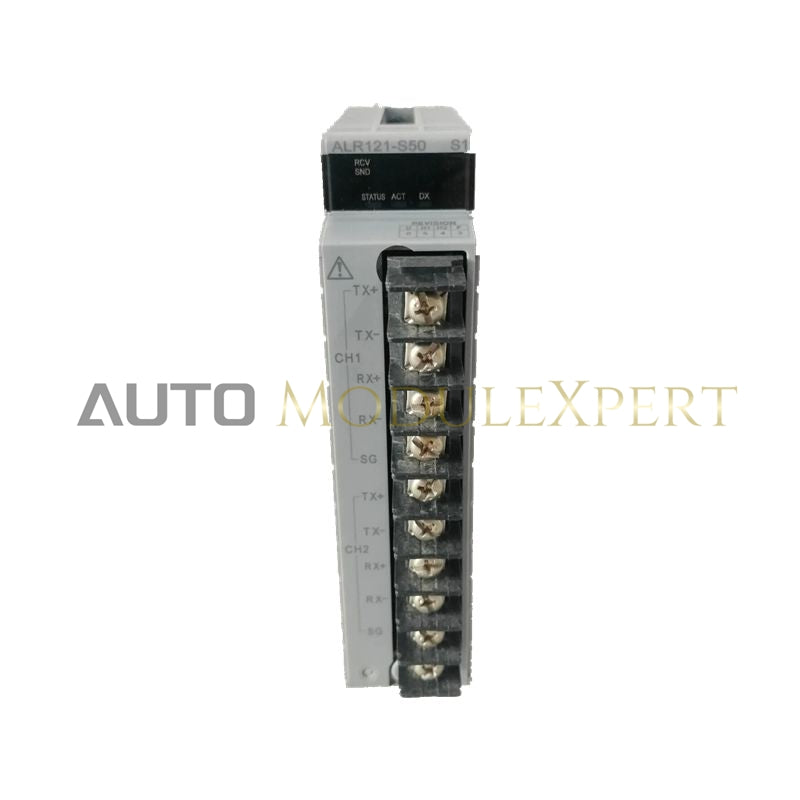

Az ALR121-S50S1 egy nagy teljesítményű soros kommunikációs modul, amelyet a Yokogawa CENTUM VP elosztott vezérlőrendszerhez (DCS) fejlesztettek ki. Lehetővé teszi harmadik féltől származó alrendszerek – például PLC-k, motorvezérlő központok (MCC-k), védelmi relék és analizátorok – zökkenőmentes integrációját az egységes CENTUM vezérlési környezetbe.
Az ALR121-S50S1 támogatja az RS-422 és RS-485 fizikai rétegeket, így összetett többes hálózati topológiákat és hosszú távú kommunikációs kapcsolatokat is kezel. A soros kommunikáció feldolgozásának átvételével a fő Field Control Unit (FCU) terhét csökkenti, biztosítva, hogy az időkritikus vezérlési hurkokat ne befolyásolja a nagy adatforgalom.
A modul támogatja a Modbus RTU és egyéb soros kommunikációs protokollokat, lehetővé téve a kétirányú adatcserét valós idejű megfigyeléshez, riasztásjelentéshez és távoli beállításvezérléshez. Széles körben használják kommunikációs átjáróként az elosztott terepi adatok központosított Yokogawa HMI és felügyeleti rendszerekbe történő összesítéséhez.
Műszaki adatok
| Paraméter | Műszaki jellemző |
|---|---|
| Interfész szabvány | Kétportos RS-422 vagy RS-485 (szoftveresen választható) |
| Protokoll támogatás | Modbus RTU, PC Link, általános célú soros kommunikáció |
| Izoláció | Csatorna-rendszer izoláció |
| Maximális adatátviteli sebesség | Akár 115,2 kbps |
| Átviteli távolság | Akár 1200 m (RS-485 differenciális jelzés) |
| Foglalat elfoglaltság | Egyetlen foglalat a szabványos I/O csomópont alaplapon |
| Energiafogyasztás | 5 V DC belső logika |
| Működési hőmérséklet | 0-tól 55°C-ig |
| Méretek (Sz × M × Mé) | 22 mm × 124 mm × 126 mm |
| Szállítási súly | 1,5 kg |
Alkalmazás
Az ALR121-S50S1 jellemzően az alábbi területeken kerül alkalmazásra:
-
Olaj- és gázipari létesítmények (folyamat-számítógépek, RTU-k)
-
Erőművek (védelmi relék, turbinavezérlők)
-
Kémiai és petrolkémiai üzemek
-
Integrált, üzemszintű automatizálás, amely harmadik féltől származó eszközök csatlakoztatását igényli
Különösen alkalmas olyan alkalmazásokhoz, ahol eltérő terepi eszközöket kell központosított Yokogawa DCS architektúrába integrálni megfigyelés és felügyeleti vezérlés céljából.
Műszaki GYIK
Támogatja-e az ALR121-S50S1 a kettős redundáns konfigurációkat?
Igen. Magas rendelkezésre állású rendszerekben két modul redundánsan konfigurálható. Ha az elsődleges kommunikációs útvonal meghibásodik, a tartalék modul átveszi a feladatot a folyamatos adatcsere fenntartása érdekében.
Hogyan kezelik az RS-485 hálózatokban a lezáró ellenállásokat?
A modul konfigurálható belső lezáró beállításokat tartalmaz. Ezek hardveres kapcsolókkal vagy szoftveres paraméterekkel engedélyezhetők a jelstabilitás biztosítása és a hosszú kábelhosszokon fellépő reflexiók megelőzése érdekében.
