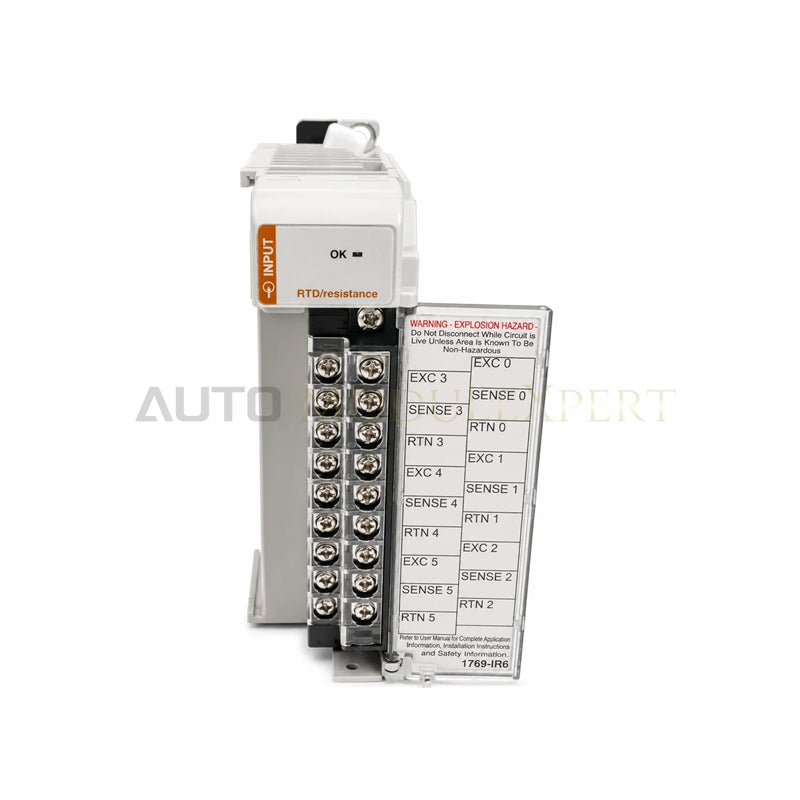

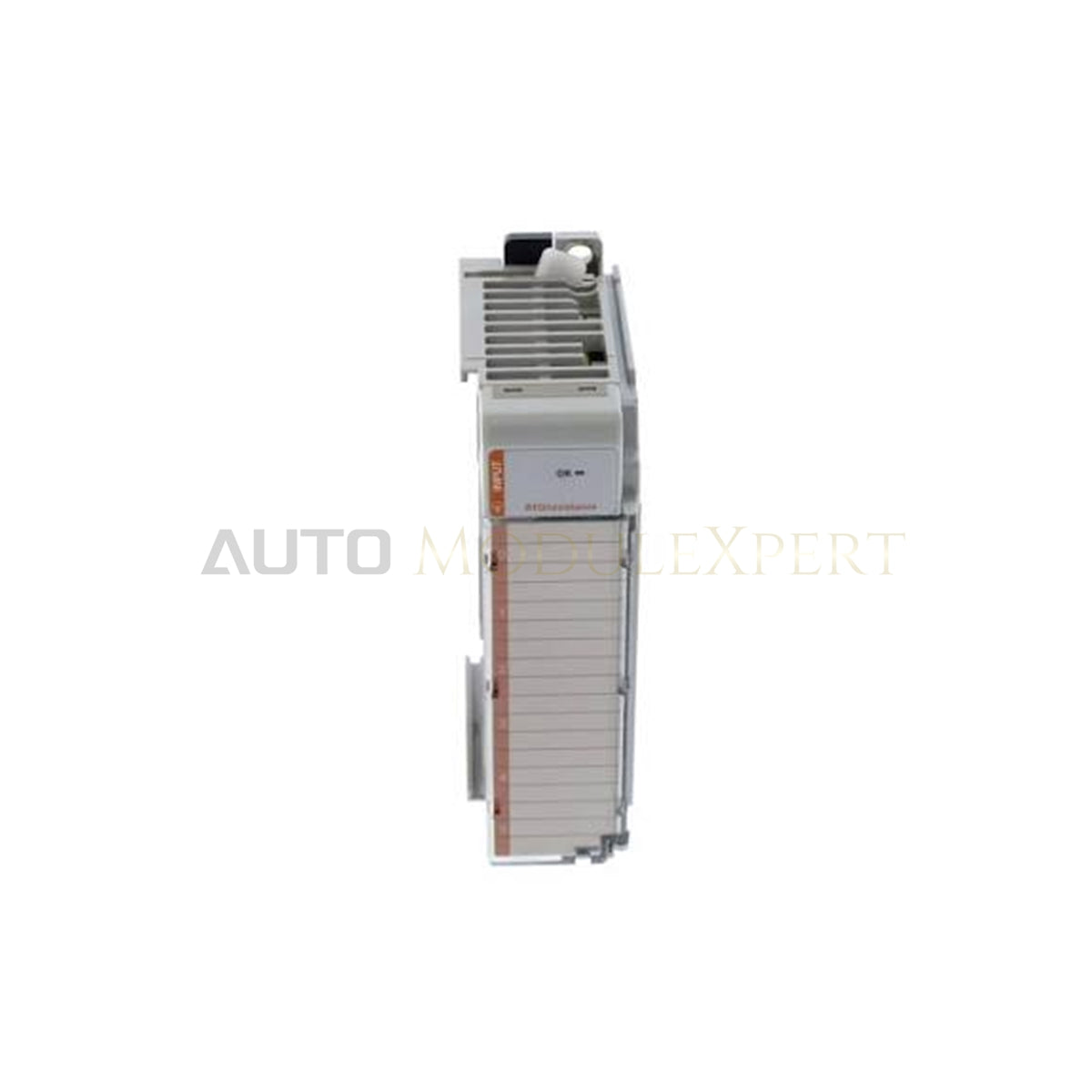

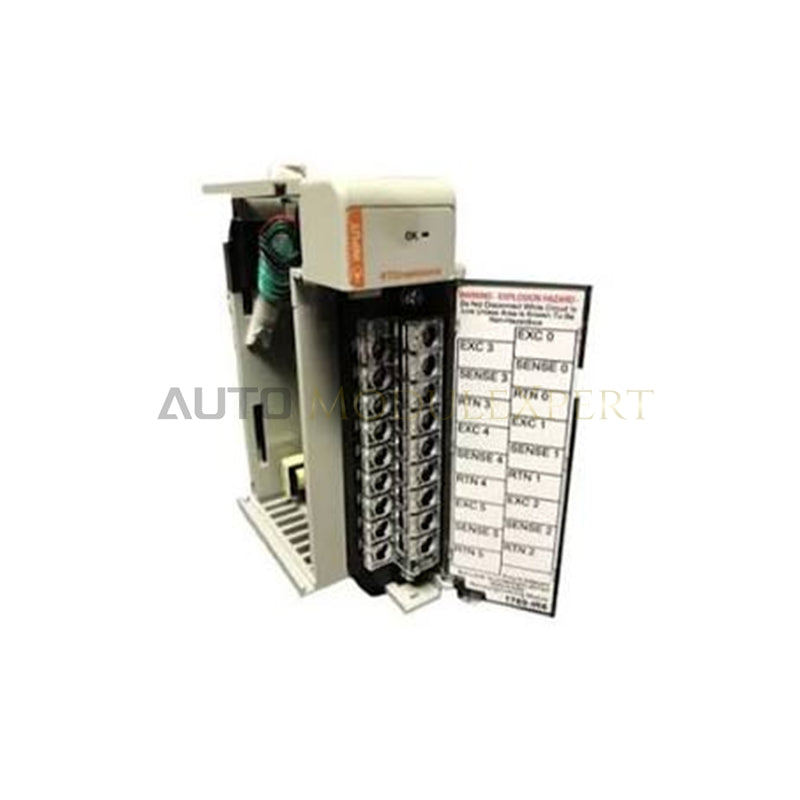

Allen-Bradley 1769-IR6 Compact I/O RTD/դիմադրության մուտքի մոդուլ
Allen-Bradley 1769-IR6-ը, որը նաև կատալոգում նշվում է որպես 1769-IR6 անալոգային մուտքի մոդուլ, նախատեսված ապարատային բաղադրիչ է CompactLogix և MicroLogix 1500 համակարգային հարթակներում RTD ջերմաստիճանի և ուղղակի դիմադրության տվիչների ազդանշանները փոխակերպելու համար։
Ապարատային բնութագրեր
| Պարամետր | Տեխնիկական բնութագիր |
|---|---|
| Մոդել | 1769-IR6 |
| Ապրանքանիշ | Allen-Bradley / Rockwell Automation |
| Ծագում | ԱՄՆ |
| Քաշ | 0.28 կգ (0.63 ֆունտ) |
| Չափսեր | 35 մմ x 118 մմ x 87 մմ |
| Աշխատանքային ջերմաստիճան | 0-ից 60 աստիճան C (32-ից 140 աստիճան F) |
| Էլեկտրասպառում | 1.5 W առավելագույն ջերմային ցրում |
| Շինայի հոսանքի սպառում | 100 mA՝ 5.1 VDC-ում, 35 mA՝ 24 VDC-ում |
| Մուտքերի քանակ | 6 անհատապես կարգավորվող ալիք |
| Աջակցվող տվիչներ | Պլատին (385/3916), նիկել (672/618), նիկել-երկաթ (518), պղինձ |
| Մուտքային դիմադրության միջակայքեր | 0-ից 150 Օհմ, 0-ից 500 Օհմ, 0-ից 1000 Օհմ, 0-ից 3000 Օհմ |
| Փոխակերպիչի տեսակ | Sigma-Delta |
| Մուտքային դիմադրություն | > 10 ՄՕհմ |
| Մալուխի առավելագույն դիմադրություն | 25 Օհմ |
| Ընդհանուր ռեժիմի լարում | -10-ից +10 VDC առավելագույն |
| Մեկուսացման լարում | 720 VDC՝ 1 րոպեի համար (30 V AC/DC՝ շարունակական) |
| Փոխարինող տերմինալային բլոկ | 1769-RTBN18 |
Հետին պլանի շինա և դետերմինացված ցանցային կատարում
Մոդուլը թվայնացված ջերմաստիճանի արժեքները փոխանցում է 1769 Compact I/O հետին պլանի շինայի հաղորդակցության արագության շրջանակով՝ ապահովելով հիմնական կարգավորիչի ռեգիստրների տվյալների դետերմինացված թարմացում։ Ալիքի փոխակերպման տրամաբանությունը հիմնվում է ներկառուցված Sigma-Delta փոխակերպիչի վրա, որը նմուշառում է մուտքային դիմադրության ազդանշանները՝ միաժամանակ պահպանելով ընդհանուր ռեժիմի բարձր մերժումը (110 dB՝ 50/60 Hz-ում) և ալիքների մեկուսացումը։ Համակարգի որոնվածի ֆլեշ համատեղելիությունն ապահովում է ռեգիստրների անընդհատ համաժամացումը հետին պլանի շինայի հատվածներում՝ ակտիվ մուտք/ելքի խտության ընդլայնման ընթացքում։ Ներքին գրգռման շղթաները (0.5 mA կամ 1.0 mA) կայուն հոսանք են անցկացնում միացված տվիչների միջով՝ միաժամանակ պահպանելով մոդուլի նվազագույն ջերմային ցրումը (առավելագույնը՝ 1.5 W)։
Հաճախ տրվող հարցեր
Հ. Ինչպե՞ս է մոդուլը աշխատում 4-լարային RTD տվիչների միացման սխեմաների դեպքում։
Պ. 4-լարային RTD-ն միացնելիս տվիչը միացվում է երեք տերմինալային կետերի միջոցով՝ փաստացի դիտարկվելով որպես 3-լարային RTD։ Չորրորդ լարը մնում է չմիացված և մեկուսացված՝ լարի դիմադրության փոխհատուցման համար հենվելով ներքին կամրջային շղթայի վրա։
Հ. Ի՞նչ սահմանափակումներ են գործում սնուցման աղբյուրից հեռավորության վերաբերյալ, երբ այս մոդուլը տեղադրվում է 1769 հետին պլանի շինայի վրա։
Պ. Մոդուլը պետք է տեղադրեք սնուցման աղբյուրից թույլատրելի հեռավորության սահմաններում (սովորաբար ստանդարտ անալոգային մոդուլների դեպքում՝ սնուցման աղբյուրից մինչև 6 մոդուլ հեռավորության վրա)։ Այս շեմից այն կողմ տեղադրելը հանգեցնում է հետին պլանի շինայի լարման անկումների, որոնք կարող են նվազեցնել Sigma-Delta փոխակերպման ճշգրտությունը կամ առաջացնել շինայի հաղորդակցության խափանումներ։
Դաշտային տեղադրման ուղեցույց
Շասսին տեղադրեք IEC ստանդարտ DIN ռելսի վրա կամ M4 վահանակային պտուտակներով ամրացրեք պահարանի հետին վահանակին։ Համոզվեք, որ պահարանի ներսում աշխատանքային շրջակա ջերմաստիճանը պահպանվում է 0-ից 60 աստիճան C-ի սահմաններում՝ առանց խտացման։
Տվիչների լարերն անցկացնելիս 2-լարային սխեմաների համար ընտրեք Belden 9501, 3-լարայինի համար՝ Belden 9533, իսկ 4-լարային RTD սխեմաների համար՝ Belden 83503։ Մերկացրեք պղնձե լարերի ծայրերը (22-ից 14 AWG միալար կամ 22-ից 16 AWG բազմալար, նախատեսված 90 աստիճան C-ի համար) և ամրացրեք 1769-RTBN18 շարժական տերմինալային բլոկին՝ պտուտակները ձգելով մինչև 0.68 N m (6 lb in)։
Ցածր լարման RTD լարերը խստորեն մեկուսացված պահեք բարձր լարման AC սնուցման գծերից և շարժիչի ելքային մալուխներից։ Մալուխների ընդհանուր էկրանները միացրեք պահարանի շասսիի հողի մեկ ընդհանուր կետի՝ ազդանշանի ամբողջականությունը պահպանելու և ընդհանուր ռեժիմի աղմուկի խանգարումները կանխելու համար։
