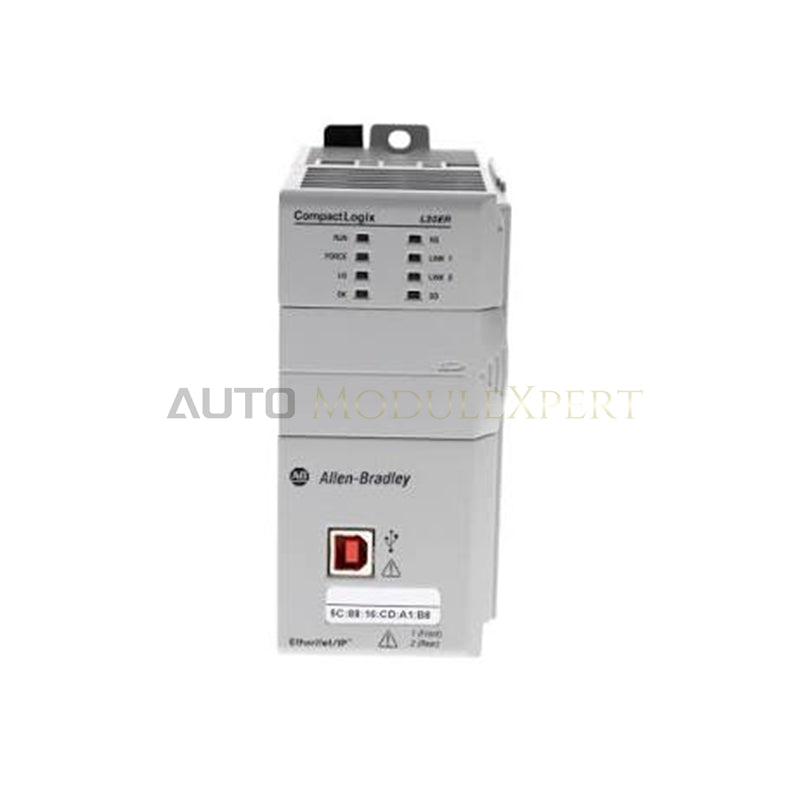

Allen-Bradley 1769-L30ER CompactLogix 5370 L3 կարգավորիչ
Allen-Bradley 1769-L30ER-ը, որը նաև գրանցված է որպես 1769-L30ER CPU պրոցեսորներ, նախատեսված ապարատային բաղադրիչ է Allen-Bradley CompactLogix 5370 L3 համակարգերում իրական ժամանակում առաջադրանքների կառավարման և ցանցային հաղորդակցության մշակման համար։
Ապարատային բնութագրեր
| Պարամետր | Բնութագիր |
|---|---|
| Մոդել | 1769-L30ER |
| Ապրանքանիշ | Allen-Bradley / Rockwell Automation |
| Ծագում | ԱՄՆ / Մեքսիկա |
| Քաշ | 0.31 կգ (0.68 ֆունտ) |
| Չափեր | 55.00 մմ x 118 մմ x 105 մմ |
| Աշխատանքային ջերմաստիճան | 0-ից 60 աստիճան C |
| Էլեկտրաէներգիայի սպառում | 4.5 W առավելագույն հզորության ցրում |
| Հոսանքի սպառում | 500 mA՝ 5 VDC-ի դեպքում, 225 mA՝ 24 VDC-ի դեպքում |
| Օգտագործողի հիշողություն | 1 ՄԲ (ներառում է 1 ԳԲ 1784-SD1 քարտ, աջակցում է մինչև 2 ԳԲ) |
| Տեղային ընդլայնման հզորություն | Մինչև 8 տեղային 1769 Compact I/O մոդուլ |
| I/O մոդուլների բանկեր | Առավելագույնը՝ 3 բանկ |
| Մեկուսացման լարում | 30 V շարունակական (հիմնական մեկուսացում), USB/Ethernet-ից մինչև համակարգ |
| Սնուցման աղբյուրից հեռավորության անվանական արժեք | 4 մոդուլ (կարգավորիչ և 1769-SDN) |
| Մոնտաժման տեսակ | DIN ռելսի կամ վահանակի վրա (M4 կամ #8 պտուտակի ձգման մոմենտը՝ 1.1-ից 1.8 N m) |
Հետին պլանի шинա և դետերմինիստական ցանցի գործարկում
Պրոցեսորը համակարգում է տվյալների իրական ժամանակում փոխանցումը՝ հետին պլանի շինայի հաղորդակցության արագության սահմանափակումների շրջանակում՝ միաժամանակ Profinet / EtherNet/IP դետերմինիստական ցանցերում կառավարելով շարժման և տրամաբանության հաջորդականությունները։ Երկու ինտեգրված Ethernet միջերեսները օղակաձև տոպոլոգիաներով իրականացնում են ցիկլային տվյալների գերարագ փոխանակում՝ ազդանշանի տարածումը պաշտպանելով մեկ մալուխի խափանումներից։ Ներքին որոնվածի ֆլեշ-հիշողության համատեղելիությունն ապահովում է առաջադրանքների շարունակական համաժամացումը ընդլայնվող ապարատային կառուցվածքներում, իսկ հետին պլանի տրամաբանության կառավարումը պահպանում է I/O խտության համակարգված ընդլայնումը՝ մինչև 8 տեղային 1769 ընդլայնման միավորների համար։
Հաճախ տրվող հարցեր
Հ. Ի՞նչ սնուցման աղբյուրից հեռավորության անվանական արժեք է կարգավորում մոդուլների տեղադրումը կարգավորիչի նկատմամբ։
Պ. Կարգավորիչի սնուցման աղբյուրից հեռավորության անվանական արժեքը 4 է։ Կարգավորիչը պետք է տեղադրեք հետին պլանի ռելսի վրա արտաքին 1769 սնուցման աղբյուրից (օրինակ՝ 1769-PA2 կամ 1769-PB2) 4 բնիկի սահմաններում՝ տրամաբանական շղթաներում լարման անկումից խուսափելու համար։
Հ. Կարելի՞ է ոչ ցնդող հիշողության քարտը շահագործման ընթացքում փոխարինել ավելի մեծ տարողությամբ քարտով։
Պ. Կարգավորիչը մատակարարվում է 1 ԳԲ 1784-SD1 քարտով և աջակցում է մինչև 2 ԳԲ 1784-SD2 քարտ։ Քարտի հեռացումը կամ տեղադրումը պետք է կատարվի, երբ բնիկը ոչ ակտիվ է կամ անջատված է, որպեսզի կանխվի պահպանված ladder տրամաբանության, թեգերի և գործարկման որոնվածի վնասումը։
Տեղադրման ուղեցույցներ
Տեղադրեք կարգավորիչը IEC ստանդարտ DIN ռելսի վրա կամ ամրացրեք այն մետաղական հետևի վահանակին՝ օգտագործելով M4 կամ #8 պտուտակներ, որոնք ձգված են 1.1-ից 1.8 N m (10-ից 16 lb in) մոմենտով։ Ապահովեք հավաքվածքի վերևում և ներքևում առնվազն 50 մմ ազատ ուղղահայաց տարածություն՝ 0-ից 60 աստիճան C ջերմաստիճանում բնական օդափոխությունը հեշտացնելու համար։
Մատակարարեք 24 VDC օժանդակ սնուցում հաստատված 1769 սնուցման մոդուլի միջոցով՝ օգտագործելով 90 աստիճան C ջերմաստիճանի համար նախատեսված պղնձե լար։ Մաքրորեն հեռացրեք գծի մեկուսացումը և ստուգեք պտուտակային միացումների ամրությունը՝ տեղային շասսիի երկայնքով շինայի լարման անկումները նվազագույնի հասցնելու համար։
Ethernet հաղորդակցության միացումները կատարեք պաշտպանված CAT5e կամ CAT6 արդյունաբերական մալուխներով։ Ազդանշանային գծերն անցկացրեք բարձր լարման AC գծերից և շարժիչների մալուխներից մեկուսացված առանձին խողովակաշարերով՝ պաշտպանիչ էկրանների վերջավորություններն անմիջականորեն միացնելով հիմնական վահանակի հողանցման շինային։
