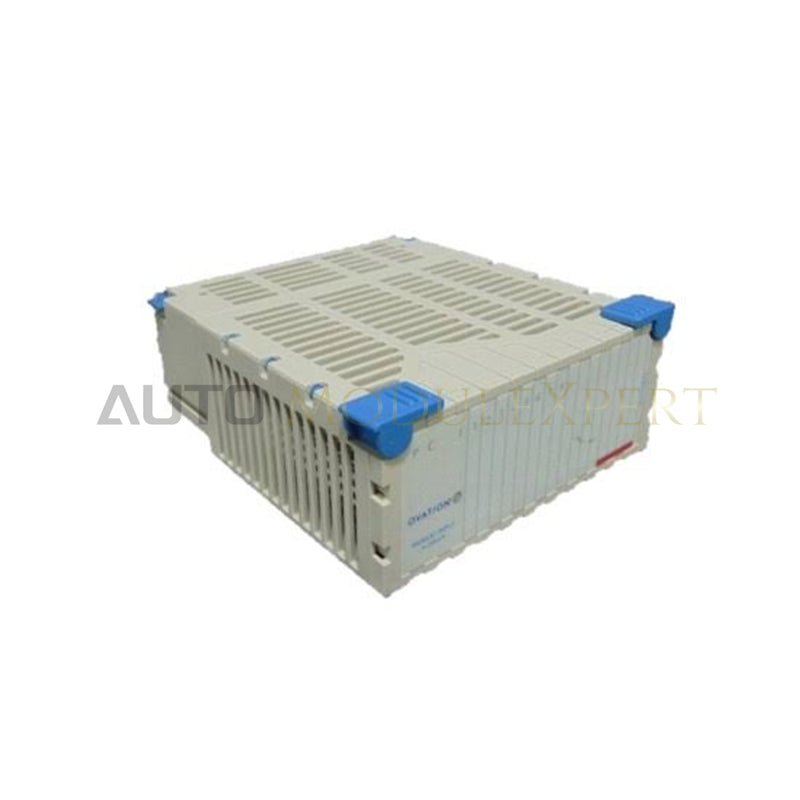

Emerson 1C31224G01 Ovation անալոգային մուտքի մոդուլներ
Կազմաձևված Ovation DCS հարթակներում բարձր ճշգրտությամբ տվյալների ձեռքբերման համար՝ Emerson 1C31224G01-ը (1C31224G01 անալոգային մուտքի մոդուլներ) ապահովում է ֆիզիկական/էլեկտրական ազդանշանների անմիջական մշակում։ Մոդուլը նմուշարկում է դաշտային շարունակական անալոգային ազդանշանները՝ հոսանքի և լարման ալիքաձևերը փոխակերպելով թվային փոփոխականների՝ ներքին հետին պլանի մշակման համար։ Ներքին ազդանշանի պայմանավորման զտիչները վերացնում են էլեկտրամագնիսական խանգարումները՝ կայունացնելով իրական ժամանակում գործընթացի մոնիթորինգը կարևոր փակ օղակով ռեժիմներում՝ առանց ազդանշանի թուլացման։
Սարքավորման բնութագրեր
| Պարամետր | Բնութագիր |
|---|---|
| Մոդել | 1C31224G01 |
| Ապրանքանիշ | Emerson |
| Ծագում | ԱՄՆ |
| Քաշ | 0.45 կգ |
| Չափսեր | Ovation I/O շասսիի ստանդարտ բնիկ |
| Աշխատանքային ջերմաստիճան | 0-ից 60 աստիճան C |
| Էլեկտրաէներգիայի սպառում | Հետին պլանի ստանդարտ շինայի սպառում |
| Մուտքային ազդանշանի տեսակներ | 4-20 mA հոսանքի օղակներ, 0-10 VDC լարման ազդանշաններ |
| Ինտերֆեյս | Ovation կարգավորիչի շինա |
| Մեկուսացման սխեմա | Ալիք-ալիք / խմբային գալվանական մեկուսացում |
Գործընթացի կառավարման և ազդանշանի ամբողջականության առանձնահատկություններ
Ներքին ճարտարապետությունն օգտագործում է ալիք-ալիք մեկուսացման պարամետրեր՝ առանձին չափման օղակները ընդհանուր ռեժիմի լարման ցատկերից և հողի պոտենցիալների տարբերություններից մեկուսացնելու համար։ Կայուն անալոգաթվային փոխակերպում պահպանելու նպատակով մոդուլը զտում է ստանդարտ 4-20 mA HART օղակի արձանագրության հաղորդիչների վրա ազդող արդյունաբերական աղմուկը։ Ներկառուցված սառը հանգույցի փոխհատուցման ուղիները և դիֆերենցիալ մուտքային ուժեղարարները պահպանում են ազդանշանի լուծաչափը՝ կանխելով օղակների փոխադարձ խանգարումը հարակից շասսիի ալիքներում գործարանի դինամիկ աշխատանքի ընթացքում։
Հաճախակի տրվող հարցեր
Հ. Ի՞նչ մեխանիզմներ են կանխում դաշտային լարերի անսարքությունների ազդեցությունը 1C31224G01-ի հարակից մուտքային ալիքների վրա։
Պ. Ներկառուցված գալվանական մեկուսացման արգելապատնեշներն անջատում են յուրաքանչյուր դաշտային մուտքային շղթան ներքին հետին պլանի տրամաբանությունից և հարակից ալիքներից։ Մեկ օղակում գերլարման պայմանը կամ հողի խափանումը մնում է տեղայնացված՝ պաշտպանելով հիմնական I/O շինան և շրջակա գործընթացի ազդանշանները։
Հ. Արդյո՞ք 1C31224G01 մոդուլն աջակցում է առցանց տեղադրմանը և հեռացմանը (տաք փոխարկում)։
Պ. Սպասարկման տեխնիկները կարող են առցանց տեղադրում և հեռացում կատարել ակտիվ Ovation շասսիում։ Հետին պլանի կարգավորիչը ավտոմատ կերպով հայտնաբերում է սարքավորման տեղադրումը, կիրառում կազմաձևված սկանավորման հաճախականությունները և վերականգնում անալոգային տվյալների փոխարկումը՝ առանց պահարանի ընդհանուր սնուցումն ընդհատելու։
Հ. Ինչպե՞ս է մուտքային շղթան մշակում շարունակական 4-20 mA հոսանքի օղակները։
Պ. Ճշգրիտ մուտքային ռեզիստորները մուտքային 4-20 mA ազդանշանները փոխակերպում են չափելի լարման տիրույթների, իսկ բարձր կարգի ցածր հաճախականությունների ակտիվ զտիչները անալոգաթվային փոխարկումից առաջ հեռացնում են բարձր հաճախականության արդյունաբերական աղմուկը։
Դաշտային տեղադրման ուղեցույցներ
Քարտը ուղղահայաց տեղադրեք նախատեսված Ovation I/O հիմքի բնիկում, մինչև վերին և ստորին մեխանիկական սողնակները լիովին միանան հետին պլանի միակցիչին։ Մուտքային անալոգային լարերը անցկացրեք ոլորված, էկրանավորված զույգ մալուխներով՝ ազդանշանի հաղորդալարերը ֆիզիկապես առանձնացնելով բարձր լարման AC սնուցման ցանցերից և փոփոխական հաճախականության շարժիչների ելքային գծերից։ Մալուխների դրենաժային լարերը միացրեք պահարանի կենտրոնական հողանցման շերտին մեկ կետում՝ հողային օղակները կանխելու համար։ Համոզվեք, որ գործիքային օդը կամ պահարանի շրջակա միջավայրի հովացումը պահպանում է աշխատանքային ջերմաստիճանը 0-ից 60 աստիճան C միջակայքում։
