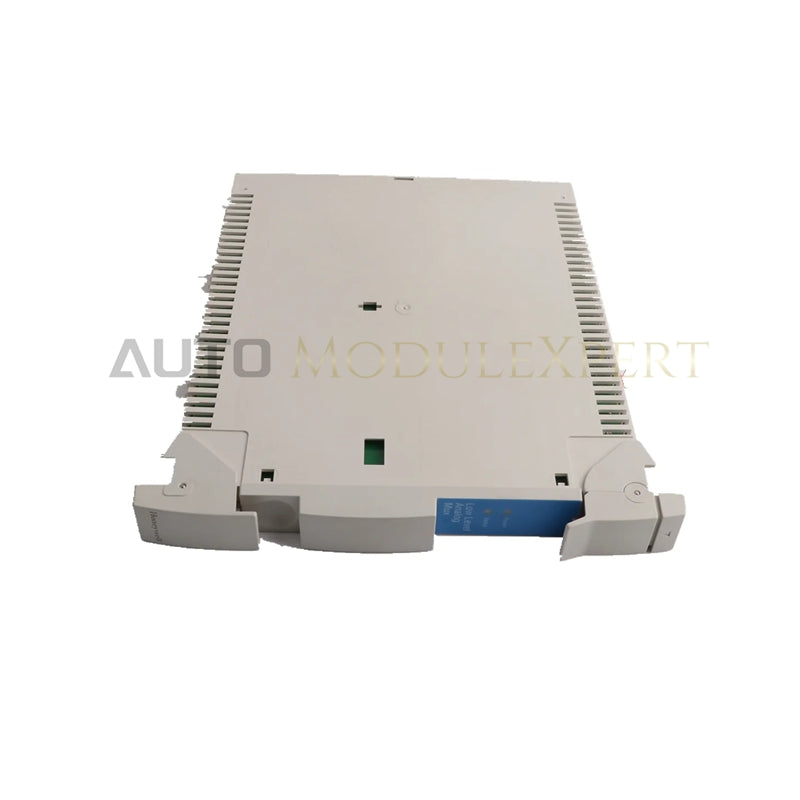

Honeywell 51304754-150 անալոգային մուտքի մոդուլ
Honeywell 51304754-150-ը, որը նաև կատալոգում նշվում է որպես բարձր մակարդակի անալոգային մուտքի պրոցեսոր MC-PAIH03, հատուկ ապարատային բաղադրիչ է Honeywell TDC 3000 և Experion PKS հարթակներում բազմաալիք գործընթացային փոփոխականների ձեռքբերման համար։ Սարքն ընդունում է 16 դիֆերենցիալ անալոգային մուտք՝ մշակելով 4-20 mA հոսանքի օղակներ, 0-5 V, 1-5 V և 0.4-2 V լարման ազդանշաններ, ինչպես նաև թերմազույգերի և RTD-ների ազդանշաններ։ Բարձր լուծաչափով 16-բիթանոց A/D փոխարկումը՝ զուգակցված ալիք-շինա մեկուսացմամբ, ապահովում է ճշգրիտ թվայնացում 0 deg C-ից մինչև +60 deg C աշխատանքային ջերմաստիճանի տիրույթում։
Ապարատային բնութագրեր
| Պարամետր | Տեխնիկական բնութագիր |
|---|---|
| Մոդել | 51304754-150 (MC-PAIH03) |
| Ապրանքանիշ | Honeywell |
| Ծագում | ԱՄՆ / համաշխարհային մատակարարման կետեր |
| Քաշ | 0.5 կգ-ից 0.60 կգ |
| Չափսեր | 51 x 178 x 356 մմ |
| Աշխատանքային ջերմաստիճան | 0 deg C-ից մինչև +60 deg C |
| Էլեկտրաէներգիայի սպառում | <= 4 W |
| Ալիքներ | 16 դիֆերենցիալ անալոգային մուտքի ալիք |
| Աջակցվող ազդանշանների տեսակներ | Լարում (0-5 V, 1-5 V, 0.4-2 V), հոսանք (4-20 mA՝ 250 ohm դիմադրիչի միջոցով), թերմազույգեր (J, K, T, E, R, S, B), RTD-ներ (Pt100, Ni120) |
| Լուծաչափ և ճշտություն | 16-բիթանոց A/D (օգտագործվում է 14 բիթ); ճշտություն՝ +-0.075% FS 23.5 deg C +- 2 deg C ջերմաստիճանում |
| Մուտքային դիմադրություն | > 10 Mohm (լարման ռեժիմ), 250 ohm (հոսանքի ռեժիմ) |
| Աղմուկից և գերլարումից պաշտպանություն | Ընդհանուր ռեժիմի խլում՝ 70 dB; նորմալ ռեժիմի խլում՝ 32 dB 60 Hz հաճախականության դեպքում; համապատասխանում է ANSI/IEEE C37.90.1-1978 ստանդարտին |
| Շրջակա միջավայրի սահմանափակումներ | Պահեստավորում՝ -40 deg C-ից մինչև +85 deg C; խոնավություն՝ 5-95% RH, առանց խտացման |
| Համակարգի համատեղելիություն | Experion PKS, TDC 3000 հարթակներ |
Սառը հանգույցի փոխհատուցում (CJC) և 4-20 mA HART օղակի արձանագրություն
51304754-150 մոդուլը օգտագործում է ալիք-շինա օպտիկական մեկուսացման արգելապատնեշներ՝ դաշտային չափման ազդանշաններն ընդունող սարքի հետին պլանի տրամաբանական շղթաներից անջատելու համար։ Երբ կազմաձևված է ուղղակի թերմազույգային ինտերֆեյսի համար (J, K, T, E, R, S, B տեսակներ), հավաքակազմը ներառում է սառը հանգույցի փոխհատուցում (CJC)՝ հղում կատարելով հանգույցի ջերմաստիճանին, որպեսզի շրջակա միջավայրի տերմինալային ջերմաստիճանի փոփոխությունները չափման շեղումներ չառաջացնեն։ Ստանդարտ 4-20 mA հոսանքի օղակների դեպքում ներկառուցված 250 ohm ճշգրիտ դիմադրիչը օղակի հոսանքը վերածում է լարման անկման՝ միաժամանակ ապահովելով բարձր ընդհանուր ռեժիմի աղմուկամերժում հարակից ալիքներում։
Հաճախ տրվող հարցեր
Հ. Ինչպե՞ս է մոդուլը կառավարում ազդանշանի աղմուկը և մեկուսացումը դիֆերենցիալ ալիքների միջև։
Պ. Մոդուլը ներառում է ալիք-շինա օպտիկական մեկուսացում՝ IEC 61131-2 ստանդարտի համաձայն, ինչպես նաև 70 dB ընդհանուր ռեժիմի աղմուկամերժման ցանց, որը թույլ չի տալիս հողային օղակների անցողիկ երևույթներին և բարձր հաճախականության խանգարումներին ազդել A/D փոխարկման ճշտության վրա։
Հ. Ո՞րն է բոլոր 16 դիֆերենցիալ ալիքների ընթերցման սկանավորման ժամանակային ցիկլը։
Պ. Ներքին A/D փոխարկիչը կատարում է շարունակական անալոգային նմուշառում՝ յուրաքանչյուր ալիքի համար վայրկյանում 4 նմուշ հաստատուն հաճախականությամբ՝ ապահովելով տվյալների համաժամանակյա թարմացման պարբերականություն ընդունող DCS-ի հետին պլանի շինայում։
Հ. Ինչպե՞ս են 4-20 mA հոսանքի ազդանշանների վերջավորությունները համապատասխանեցվում մոդուլի մուտքերին։
Պ. Հոսանքի օղակները անցնում են ներկառուցված 250 ohm ճշգրիտ չափիչ դիմադրիչների միջով՝ ապահովելով ստանդարտ 1-5 V մուտքային փոխարկում և դաշտային հաղորդիչների համար կանխատեսելի բեռնային դիմադրություն։
Դաշտային տեղադրման ուղեցույցներ
51304754-150 քարտը ուղղահայաց տեղադրեք Honeywell I/O շասսիի նախատեսված բնիկում՝ համոզվելով, որ եզրային միակցիչը ամբողջությամբ նստած է հետին պլանի շինայի մեջ։ Խստացրեք քարտի ամրացնող պտուտակները՝ շասսիի հողանցման շարունակականությունն ու արդյունաբերական թրթռումների նկատմամբ մեխանիկական կայունությունը պահպանելու համար։ Համոզվեք, որ պահարանի դասավորությունը թույլ է տալիս բավարար օդափոխություն՝ պատյանի ներսում շրջակա ջերմաստիճանը 0 deg C-ից մինչև +60 deg C սահմաններում պահելու համար։
Դաշտային տվիչների լարերն անցկացրեք հատուկ մալուխային ալիքներով՝ դրանք առանձնացնելով բարձր լարման բաշխման գծերից և շարժիչների կառավարման շղթաներից։ Բոլոր թերմազույգային, RTD, լարման և 4-20 mA հոսանքի օղակների համար օգտագործեք ոլորված, էկրանավորված հաղորդիչներ։ Մալուխների դրենաժային էկրանները միացրեք միայն պահարանի մեկ կետով հողանցման շինային՝ դաշտային տվիչների ծայրերը չհողանցելով շրջանառվող հողային հոսանքները կանխելու համար։
