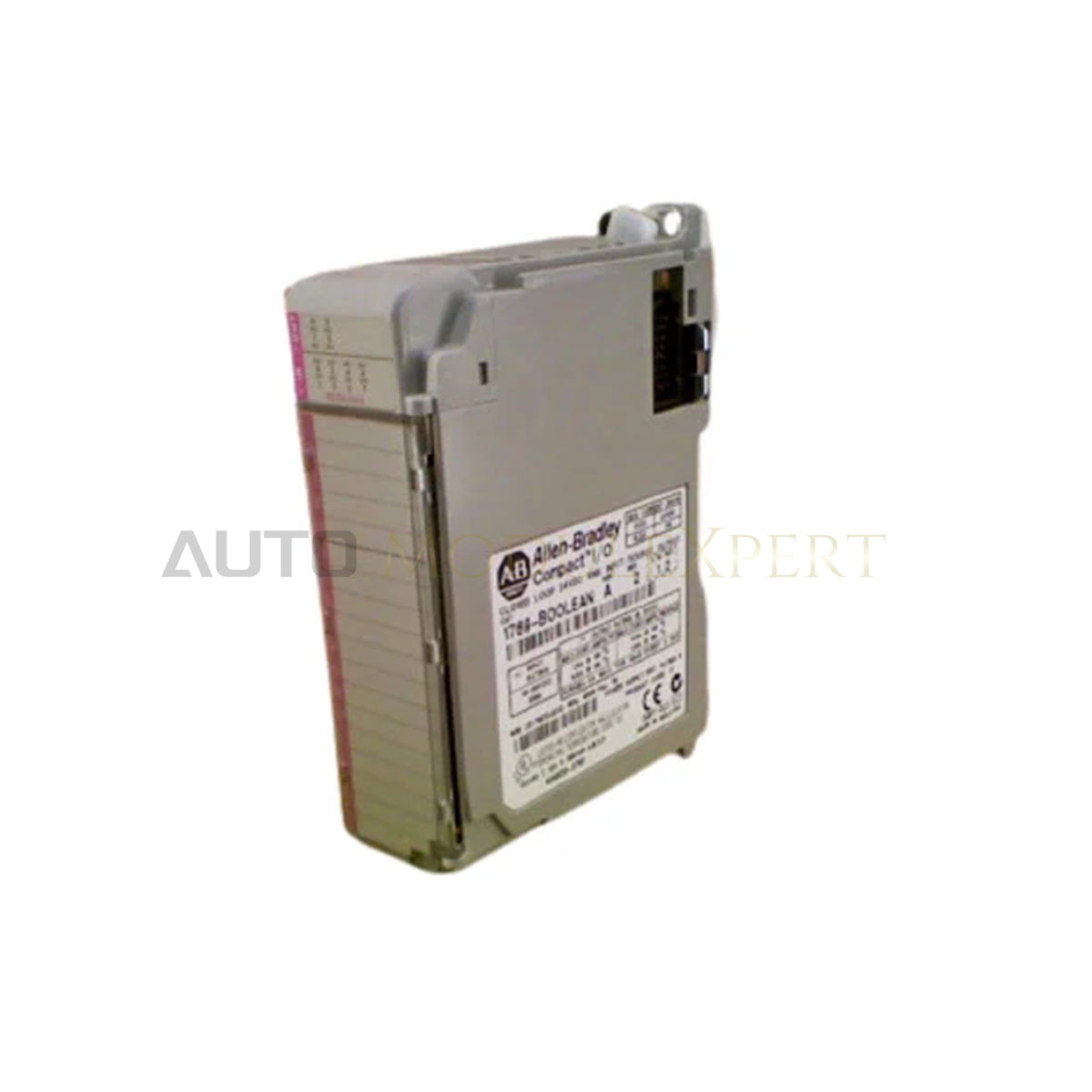

Allen-Bradley 1769-BOOLEAN CompactLogix բուլյան կառավարման մոդուլ
Allen-Bradley 1769-BOOLEAN-ը, որը նաև կատալոգում ներկայացվում է որպես 1769-BOOLEAN հատուկ նշանակության մոդուլ, նախատեսված է CompactLogix համակարգային հարթակներում բարձր արագությամբ տեղային բուլյան տրամաբանական մշակման և դիսկրետ գործողությունների իրականացման համար՝ որպես հատուկ ապարատային բաղադրիչ։
Ապարատային բնութագրեր
| Պարամետր | Բնութագիր |
|---|---|
| Մոդել | 1769-BOOLEAN |
| Ապրանքանիշ | Allen-Bradley / Rockwell Automation |
| Ծագման երկիր | Մալայզիա |
| Քաշ | 0.15 կգ (0.33 ֆունտ) |
| Չափսեր | 87 մմ x 118 մմ x 35 մմ |
| Աշխատանքային ջերմաստիճան | 0-ից 60 աստիճան C |
| Էլեկտրաէներգիայի սպառում | Առավելագույն ջերմության ցրում՝ 2.5 W |
| Շինայի հոսանքի սպառում | 120 mA՝ 5 VDC-ի դեպքում |
| Իրական մուտքային ազդանշաններ | 8 DC մուտք (10-ից 30 VDC) |
| Վիրտուալ մուտքեր | Ծրագրային կատարման 8 վիրտուալ կետ |
| Դիսկրետ ելքեր | 4 աղբյուրային DC ելք (0.5 A՝ 20.4-ից 26.4 VDC-ի դեպքում) |
| Փակ օղակի արձագանք | Կատարման ժամանակ՝ 1 ms |
| Մեկուսացման լարում | 1200 V AC՝ 1 վրկ-ի համար կամ 1697 V DC՝ 1 վրկ-ի համար |
Հետին պլանի շինա և դետերմինիստական ցանցային կատարում
Հատուկ նշանակության մոդուլը բարձր արագությամբ դիսկրետ վիճակի փոփոխությունները փոխանցում է 1769 Compact I/O հետին պլանի շինայի հաղորդակցման արագության համակարգով՝ շրջանցելով ստանդարտ կարգավորիչի սկանավորման ցիկլի ուշացումները՝ ուղղակի ներկառուցված կատարման միջոցով։ Ներքին տրամաբանական դարպասները տեղային ճշմարիտ/կեղծ պայմանները կատարում են 1 ms փակ օղակի ցիկլով՝ հիմնական պրոցեսորից բեռնաթափելով բիթային դետերմինիստական մշակումը Profinet / EtherNet/IP դետերմինիստական ցանցերում։ Գալվանական մեկուսացման բարձր մակարդակի պատնեշները դաշտային 24 VDC միացումները պաշտպանում են ներքին տրամաբանական հողանցման օղակներից՝ բարձր հաճախականությամբ ելքային փոխարկման ժամանակ պահպանելով ազդանշանի ամբողջականությունն ու հետին պլանի որոնվածի ֆլեշ-համատեղելիությունը։ Ներկառուցված տրամաբանական բուֆերները կառավարում են I/O-ի խտության ընդլայնումը՝ իրական ֆիզիկական դաշտային վիճակները քարտեզագրելով վիրտուալ ծրագրային դրոշակների հետ միասին՝ առանց հիմնական CPU-ի պատկերային աղյուսակների գերբեռնման։
Հաճախ տրվող հարցեր
Հ. Ինչպե՞ս է այս մոդուլի 1 ms փակ օղակի ժամանակը փոխազդում հիմնական կարգավորիչի սկանավորման ժամանակի հետ։
Պ. Մոդուլը ծրագրավորված բուլյան տրամաբանությունը կատարում է իր տեղային միկրոպրոցեսորով՝ անկախ հիմնական կարգավորիչի առաջադրանքների կատարումից։ Այն կարդում է իր 8 ֆիզիկական մուտքերը, գնահատում ծրագրավորված տրամաբանական կանոնները և 1 ms-ի ընթացքում թարմացնում 4 աղբյուրային ելքերը՝ միաժամանակ թարմացնելով կարգավիճակի բիթերը 1769 հետին պլանի շինայի միջոցով։
Հ. Ի՞նչ սահմանափակումներ են կիրառվում այս միավորի դաշտային կողմի միացումների սնուցման մեկուսացման նկատմամբ։
Պ. Մոդուլն ունի դիէլեկտրական մեկուսացում՝ 1200 V AC՝ 1 վրկ-ի համար կամ 1697 V DC՝ 1 վրկ-ի համար գնահատականով, դաշտային I/O տերմինալների և ներքին հետին պլանի տրամաբանական սնուցման գծի միջև։ Սա կանխում է արտաքին հողանցման օղակների կամ լարման անցողիկ բարձրացումների վնասումը նույն շասսիի հարակից ընդլայնման մոդուլներին։
Դաշտային տեղադրման ուղեցույցներ
Տեղադրեք միավորը IEC ստանդարտ DIN ռելսի վրա՝ միացնելով վերին ամրացման կեռիկները և ստորին արգելափակող ներդիրը սեղմելով իր դիրքում, կամ այն ուղղակիորեն ամրացրեք պահարանի հետևի վահանակին՝ օգտագործելով M4 վահանակային ամրացման պտուտակներ։ Մոդուլի վերևում և ներքևում պահպանեք առնվազն 50 մմ (2 դյույմ) ուղղահայաց բաց տարածք՝ 0-ից 60 աստիճան C պայմաններում պասիվ կոնվեկցիոն հովացումը հեշտացնելու համար։
Դաշտային լարերը միացրեք շարժական տերմինալային բլոկին՝ օգտագործելով 90 աստիճան C-ի համար նախատեսված 22-ից 14 AWG մոնոլիտ կամ բազմալար պղնձե հաղորդիչներ։ Տերմինալների պտուտակները սեղմեք 0.68 N m (6 lb in) ոլորող մոմենտով՝ 10-ից 30 V DC մուտքային սնուցման լարերն ու 20.4-ից 26.4 V DC աղբյուրային ելքերի միացումները հուսալիորեն ամրացնելու համար։
Դաշտային ազդանշանի մալուխներն անցկացրեք առանձին մալուխատարներով՝ մեկուսացված բարձր լարման AC սնուցման գծերից, ինդուկտիվ շարժիչի լարերից և փոփոխական հաճախականության շարժիչի մալուխներից։ DIN ռելսը կամ պահարանի շրջանակը ծանրաչափ հյուսով անմիջականորեն միացրեք հիմնական պահարանի հողանցման շինային՝ էլեկտրամագնիսական խանգարումների պատճառով արագ դիսկրետ ազդանշանների թարմացման խափանումը կանխելու համար։
