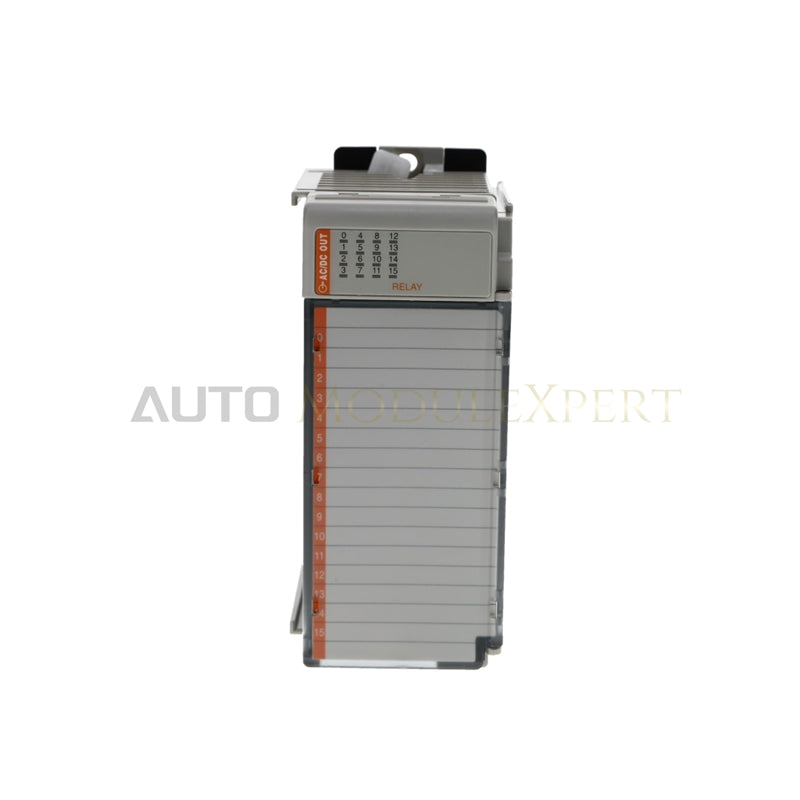

Allen-Bradley 1769-OW16 CompactLogix ռելեական ելքի մոդուլ
Allen-Bradley 1769-OW16-ը, որը նաև կատալոգում նշվում է որպես 1769-OW16 ռելեական ելքի մոդուլ, նախատեսված ապարատային բաղադրիչ է CompactLogix և MicroLogix 1500 համակարգային հարթակներում դիսկրետ AC և DC բեռնային շղթաների փոխանջատման համար։
Ապարատային բնութագրեր
| Պարամետր | Բնութագիր |
|---|---|
| Մոդել | 1769-OW16 |
| Ապրանքանիշ | Allen-Bradley / Rockwell Automation |
| Ծագման երկիր | Մալայզիա |
| Քաշ | 0.3 կգ (0.66 ֆունտ) |
| Չափեր | 52.5 մմ x 118 մմ x 87 մմ |
| Աշխատանքային ջերմաստիճան | 0-ից 60 աստիճան C |
| Էլեկտրաէներգիայի սպառում | Ջերմության առավելագույն ցրում՝ 4.75 W |
| Շինայի հոսանքի սպառում | 205 mA՝ 5 VDC-ի դեպքում, 180 mA՝ 24 VDC-ի դեպքում |
| Աշխատանքային լարման միջակայք | 5-ից 265 VAC / 5-ից 125 VDC |
| Ելքերի քանակ | 16 սովորաբար բաց (8-ական ելքով 2 մեկուսացված խումբ) |
| Առավելագույն հոսանք յուրաքանչյուր կետի համար | 2.5 A |
| Առավելագույն հոսանք յուրաքանչյուր ընդհանուր ելքի համար | 10 A |
| Առավելագույն հոսանք յուրաքանչյուր մոդուլի համար | 20 A |
| Բեռնվածության նվազագույն հոսանք | 10 mA՝ 5 VDC-ի դեպքում |
| Ազդանշանի ուշացում (դիմադրական) | առավելագույնը 10 ms (միացման և անջատման դեպքում) |
| Մեկուսացման լարում | 1836 VAC՝ 1 վրկ-ի ընթացքում կամ 2596 VDC՝ 1 վրկ-ի ընթացքում |
| Հաղորդալարի չափ | 22-ից 14 AWG մոնոլիտ, 22-ից 16 AWG բազմալար |
| Սնուցման աղբյուրից հեռավորություն | 8 մոդուլ |
Հետին պլանի շինա և դետերմինացված ցանցային աշխատանք
Մոդուլն անմիջականորեն միանում է 1769 Compact I/O-ի հետին պլանի շինայի հաղորդակցության արագության շրջանակին՝ ապահովելով տեղական կարգավորիչի ստեղծած ելքային հրամանների դետերմինացված ժամանակային կատարում։ Ներքին ASIC տրամաբանությունը կառավարում է տեղական շինայի ազդանշանների ապակոդավորումը՝ հրամանների շրջանակները փոխանցելով երկխմբային ելքային դրայվերներին և շարունակաբար պահպանելով ալիքից դեպի հետին պլան գալվանական մեկուսացումը։ Հետին պլանի այս ճարտարապետությունն ապահովում է կատարման կայունությունը բարձր խտության I/O շինայի ընդլայնման ժամանակ՝ երաշխավորելով, որ ազդանշանի տարածման ուշացումը չի գերազանցի 10 ms-ը նույնիսկ հետին պլանի շինայի հոսանքի առավելագույն սպառման սահմաններում (205 mA՝ 5 VDC-ի և 180 mA՝ 24 VDC-ի դեպքում)։ Ներկառուցված ծրագրաշարի ֆլեշ համատեղելիությունն ապահովում է մոդուլի ռեգիստրների և գլխավոր պրոցեսորի միջև վիճակի համաչափ համաձայնեցումը պահանջկոտ սկանավորման ցիկլերի ընթացքում։
Հաճախ տրվող հարցեր
Հ. Ի՞նչ սահմանափակումներ են գործում սնուցման աղբյուրից հեռավորության գնահատականի համար, երբ այս մոդուլը տեղադրվում է 1769 հետին պլանի վրա։
Պ. Մոդուլը պետք է տեղադրեք համակարգի սնուցման աղբյուրից առավելագույնը 8 բանկային դիրքի հեռավորության վրա։ 8 մոդուլի հեռավորության սահմանաչափը գերազանցելու դեպքում հետին պլանի շինայի տրամաբանական գծերում առաջանում են լարման անկումներ, որոնք հանգեցնում են հետին պլանի հաղորդակցության խափանումների կամ մոդուլի սկզբնավորման ձախողումների։
Հ. Կարելի՞ է նույն 1769-OW16 մոդուլում համատեղել AC և DC լարումներ։
Պ. Այո։ 16 ելքերը բաժանված են 8 կետից բաղկացած երկու առանձին մեկուսացված խմբերի։ Կարող եք AC աշխատանքային լարումներ կիրառել մեկ խմբի ընդհանուր ելքի, իսկ DC աշխատանքային լարումներ՝ երկրորդ խմբի ընդհանուր ելքի վրա՝ առանց ալիքների միջև փոխադարձ խանգարումների, եթե յուրաքանչյուր կետի համար չգերազանցեք 2.5 A-ը, իսկ յուրաքանչյուր ընդհանուր ելքի համար՝ 10 A-ը։
Դաշտային տեղադրման ուղեցույց
Սարքը տեղադրեք անմիջապես IEC ստանդարտ DIN ռելսի վրա կամ ամրացրեք վահանակի հիմքի վրա՝ օգտագործելով M4 պտուտակներ։ Շինայի լծակներն արգելափակելուց առաջ միշտ ստուգեք, որ սնուցման աղբյուրից հեռավորությունը համակարգի սնուցման աղբյուրից չի գերազանցում 8 մոդուլը։
Հաղորդալարերը միացնելիս հեռացրեք մեկուսացումը նշված երկարությամբ և օգտագործեք առնվազն 90 աստիճան C-ի համար նախատեսված պղնձե լարեր։ Մոնոլիտ (22-ից 14 AWG) կամ բազմալար (22-ից 16 AWG) հաղորդալարերը ամրացրեք պտուտակային կլեմային բլոկում՝ պահպանելով 0.68 N m (6 lb in) խստիվ սահմանային ձգման մոմենտը։
Համոզվեք, որ դաշտային հաղորդալարերի երթուղիները ֆիզիկապես խիստ առանձնացված են բարձր լարման շարժիչների սնուցման գծերից և փոփոխական հաճախականության դրայվների ելքերից։ Հողանցման միացումները պետք է անմիջականորեն միանան պատյանի հողանցման շինային՝ օգտագործելով ցածր դիմադրությամբ հողանցման ժապավեններ՝ ալիքից դեպի հետին պլան մեկուսացման ամբողջականությունը պահպանելու համար։
