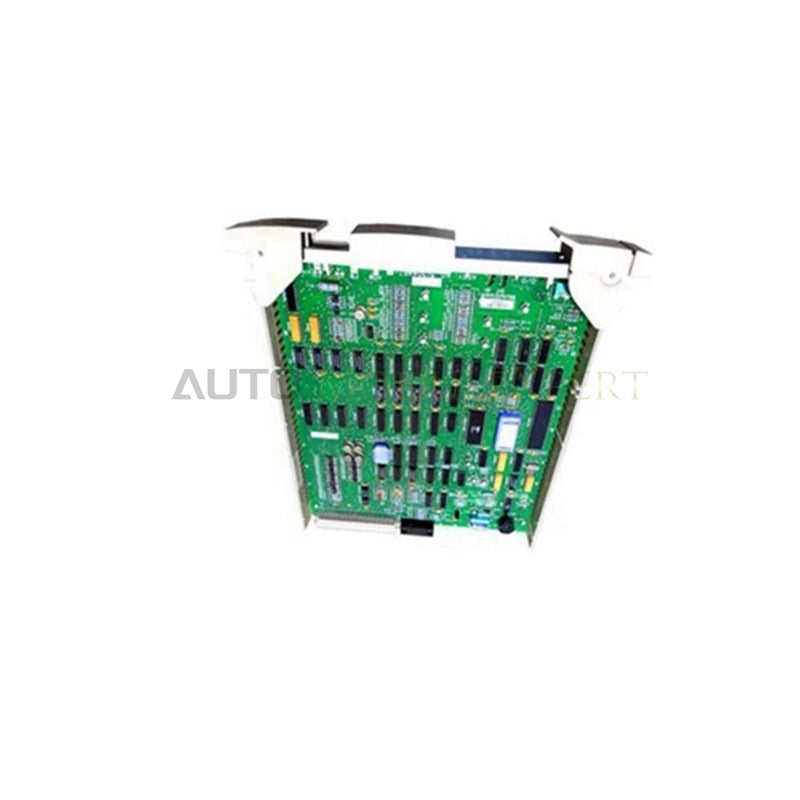

Honeywell 51304487-150 թվային ելքի ազդանշանի մշակման մոդուլ
Honeywell 51304487-150-ը, որը նաև կատալոգներում նշվում է որպես MC-PDOX02 թվային ելքի մոդուլ, նախատեսված ապարատային բաղադրիչ է FTA Process Manager մուտք/ելքի համակարգերում պինդ վիճակի դիսկրետ բեռների միացման համար։ Այս մոդուլը համակարգի հետնապլանից ստացվող թվային ելքի կառավարման ազդանշանները մշակում է՝ դաշտային մակարդակի շարժիչների գործարկիչները, էլեկտրամագնիսական փականներն ու ազդանշանային շղթաները կառավարելու համար։
Ապարատային բնութագրեր
| Պարամետր | Բնութագիր |
|---|---|
| Մոդել | 51304487-150 |
| Ապրանքանիշ | Honeywell |
| Բազային մոդել / Պահեստամասի համար | MC-PDOX02 |
| Արտադրանքի տեսակ | Թվային ելքի ազդանշանի մշակման մոդուլներ |
| Ծագում | Ստանդարտ արտադրություն |
| Քաշ | 0.58 կգ |
| Չափսեր | 108 x 146 x 28 մմ |
| Աշխատանքային ջերմաստիճան | Ստանդարտ արդյունաբերական միջակայք |
| Էլեկտրաէներգիայի սպառում | Համակարգի ստանդարտ բեռ |
| Ելքային ալիքներ | 16 ալիք |
| Միացման տեխնոլոգիա | Պինդ վիճակի ռելե (SSR) |
| Ալիքի թույլատրելի բեռ | 2 Ա յուրաքանչյուր ալիքի համար |
| Մեկուսացման անվանական լարում | 2500 Vrms |
| Համակարգային ինտեգրում | Honeywell FTA Process Manager մուտք/ելքի համակարգեր |
| Հավաստագրումներ | CE, UL |
Ալիքների միջև մեկուսացում և DCS ինտեգրում
Honeywell 51304487-150-ը ներառում է ալիքների միջև ամուր մեկուսացում՝ 2500 Vrms անվանական լարմամբ, որը կանխում է բարձր լարման դաշտային գերլարումների տարածումը դեպի հետնապլանի տրամաբանական հաղորդագիծ։ Նախատեսված լինելով հատուկ Honeywell Process Manager տոպոլոգիաների համար՝ մոդուլը օգտագործում է պինդ վիճակի ռելեի (SSR) ելքեր՝ բարձր հաճախականությամբ գործարկումների ժամանակ մեխանիկական կոնտակտների մաշվածությունը վերացնելու համար։ DCS օղակների կազմաձևերում ներքին շղթան մեկուսացնում է դիսկրետ ազդանշանների ուղիները՝ ճնշելով էլեկտրական աղմուկը և պահպանելով ազդանշանի ամբողջականությունը գործընթացի հանգույցներում։
Հաճախ տրվող հարցեր
Հ. Ի՞նչ նախազգուշական միջոցներ են կանխում ինդուկտիվ բեռների հակաէլՇՈւ-ի հետևանքով մոդուլի վնասումը։
Պ. Ինժեներները պետք է ինդուկտիվ դաշտային բեռների, օրինակ՝ խոշոր էլեկտրամագնիսական փականների կամ ռելեների կծիկների, զուգահեռ տեղադրեն արտաքին ճնշող դիոդներ կամ RC-սնաբերներ՝ անջատման անցումային պահերին լարման թռիչքները կլանելու համար։
Հ. Կարո՞ղ են ալիքները զուգահեռ աշխատել՝ շարունակական ելքային հոսանքը 2 Ա-ից բարձրացնելու համար։
Պ. Բեռի հոսանքի թույլատրելիությունը մեծացնելու նպատակով ելքային ալիքների զուգահեռ միացումը խորհուրդ չի տրվում, քանի որ պինդ վիճակի անջատիչների միջև միացման ժամանակի փոքր տարբերությունները կարող են մեկ ալիքում առաջացնել պահային գերհոսանքի պայմաններ։
Դաշտային տեղադրման ուղեցույց
- Համակարգի սնուցման մեկուսացում․ Մոդուլը տեղադրելուց կամ հանելուց առաջ անջատեք դաշտային սնուցման աղբյուրը և հետնապլանի դարակի սնուցումը։
- Մեխանիկական տեղադրում․ Մոդուլը ամուր սահեցրեք Process Manager մուտք/ելքի դարակի նախատեսված բնիկի մեջ, մինչև ամրացման մեխանիզմներն ամբողջությամբ միանան և ապահովեն դիմադրություն ֆիզիկական թրթռումներին։
- Դաշտային լարերի միացում․ Դաշտային ելքի հաղորդալարերը միացրեք դաշտային միացման հավաքակազմի (FTA) բլոկին՝ համոզվելով, որ պտուտակային սեղմակները ձգված են ստանդարտ բնութագրերին համապատասխան՝ բարձր դիմադրությամբ միացումները կանխելու համար։
- Էկրանավորում և հողակցում․ Բարձր լարման փոփոխական հոսանքի բեռի մալուխները անցկացրեք ցածր մակարդակի հաստատուն հոսանքի ազդանշանային գծերից առանձին։ Մալուխների էկրանները միացրեք հիմնական պատյանի հողակցման հաղորդագծին մեկ կետում՝ հողային օղակները նվազեցնելու համար։
- Ջերմային կառավարում․ Մուտք/ելքի դարակի պատյանի շուրջ պահպանեք օդափոխության ազատ ուղիներ՝ բոլոր 16 ալիքները առավելագույն հոսանքի պայմաններում աշխատելիս ջերմության կուտակումը կանխելու համար։
