Ikhtisar

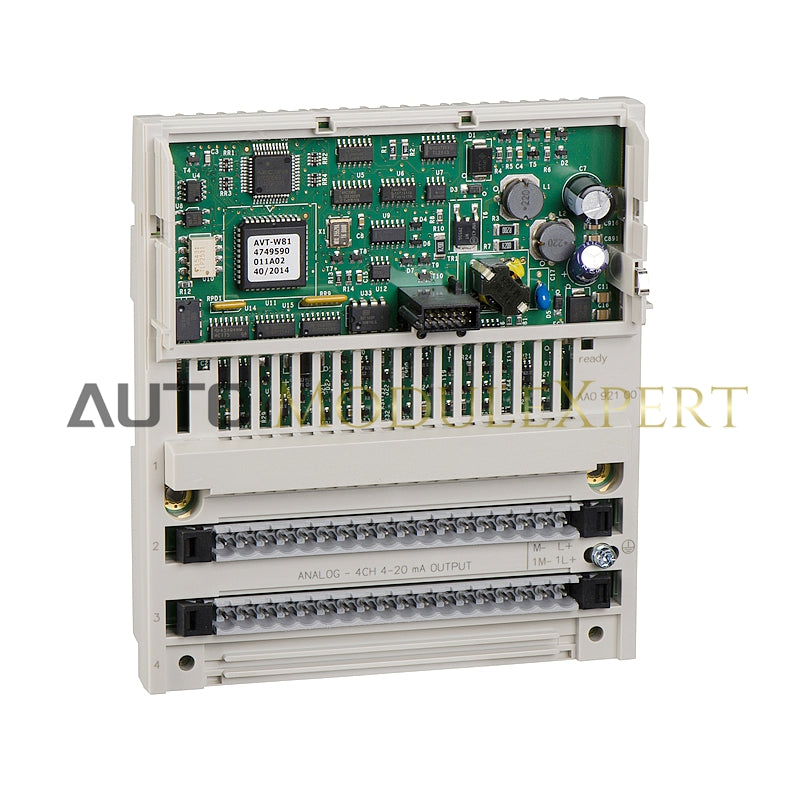

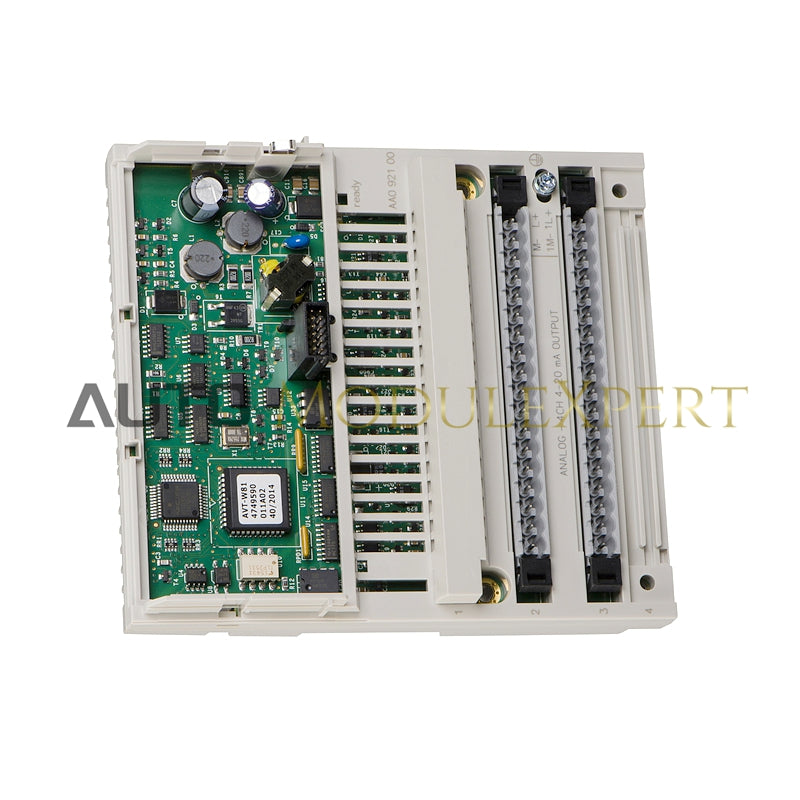

170AAO92100 adalah Modul Output Analog Terdistribusi dari platform otomasi Modicon Momentum oleh Schneider Electric. Modul ini menawarkan empat output analog dengan rentang 4-20 mA atau +/- 10 V, memberikan kontrol presisi dalam berbagai aplikasi industri.

Fitur

• Resolusi: 12 bit + tanda untuk kedua jenis output.
• Format Data: Data bertanda 16-bit penuh.
• Skala Penuh: +/- 10 V atau 2 mA untuk 4-20 mA.
• Waktu Pembaruan: 2 ms untuk penyegaran data cepat.
• Penanganan Keadaan Gagal: Reset ke nol, tahan, atau reset ke skala penuh.
• Isolasi Saluran: 500 V AC selama 1 menit.

Spesifikasi Teknis

• Jenis Output:
  • 4...20 mA: 12 bit + tanda, beban ≤ 0,6 kOhm
  • ±10 V: 12 bit + tanda, beban ≥ 1 kOhm
• Akurasi:
  • ±0,2% skala penuh untuk ±10 V pada 25°C
  • ±0,25% skala penuh untuk ±10 V pada 60°C
  • ±0,4% skala penuh untuk 4-20 mA pada 25°C
  • ±0,5% skala penuh untuk 4-20 mA pada 60°C
• Drift Suhu:
  • 10% skala penuh per °C untuk ±10 V pada 60°C
  • 30% skala penuh per °C untuk 4-20 mA pada 60°C
• Disipasi Daya: ≤ 8,5 W
• Kebutuhan Daya: ±30 V DC atau 24 V DC
• Perlindungan Hubung Singkat: Dengan rangkaian tegangan
• Indikator Status Saluran: 4 LED untuk status lokal.

Lingkungan & Kepatuhan

• Suhu Lingkungan:
  • Operasi: 0...60 °C
  • Penyimpanan: -40...85 °C
• Kelembaban: 95% tanpa kondensasi
• Altitude: Hingga 5000 m
• Sertifikasi: CSA, UL, CE
• Discharge Elektrostatik: 4 kV kontak, 8 kV udara (IEC 801-2)
• Imunitas Elektromagnetik: 10 V/m, 80...1000 MHz (IEC 801-3)
• Perlindungan: Sekring lambat internal 2 A, perlindungan polaritas terbalik

Dimensi & Berat

• Tinggi: 125 mm
• Kedalaman: 47,5 mm
• Lebar: 141,5 mm
• Berat: 0,215 kg
