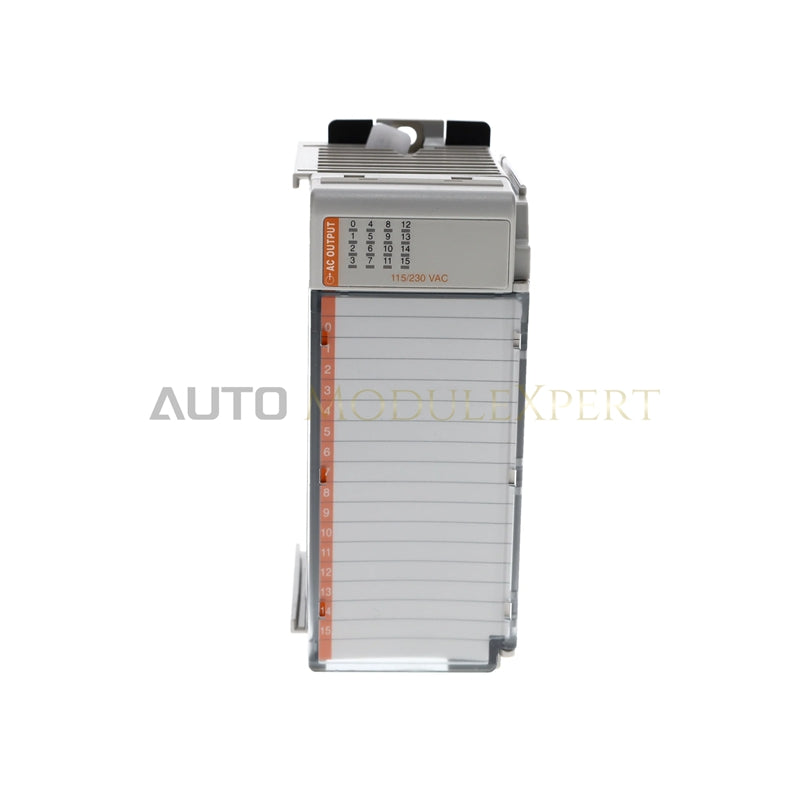

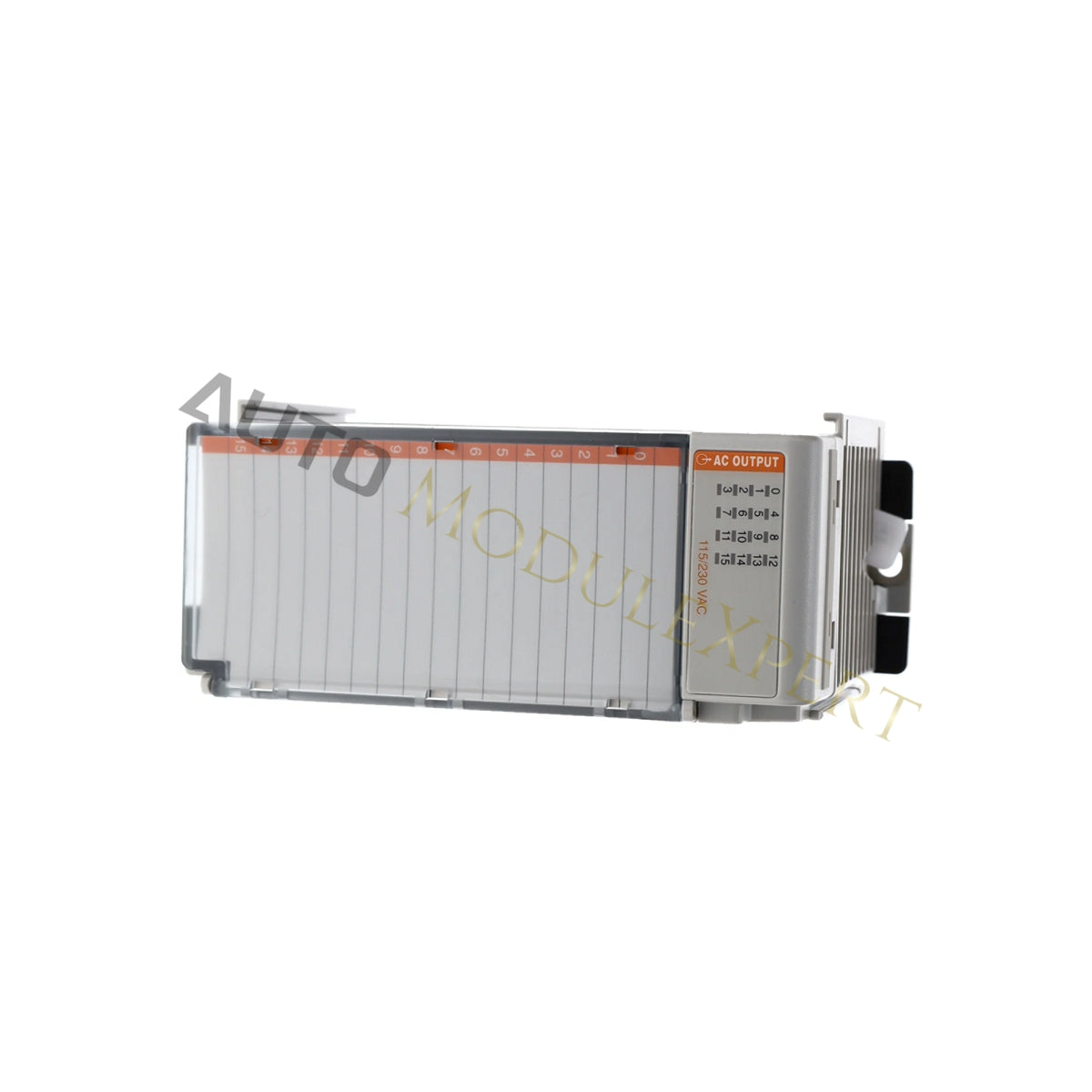

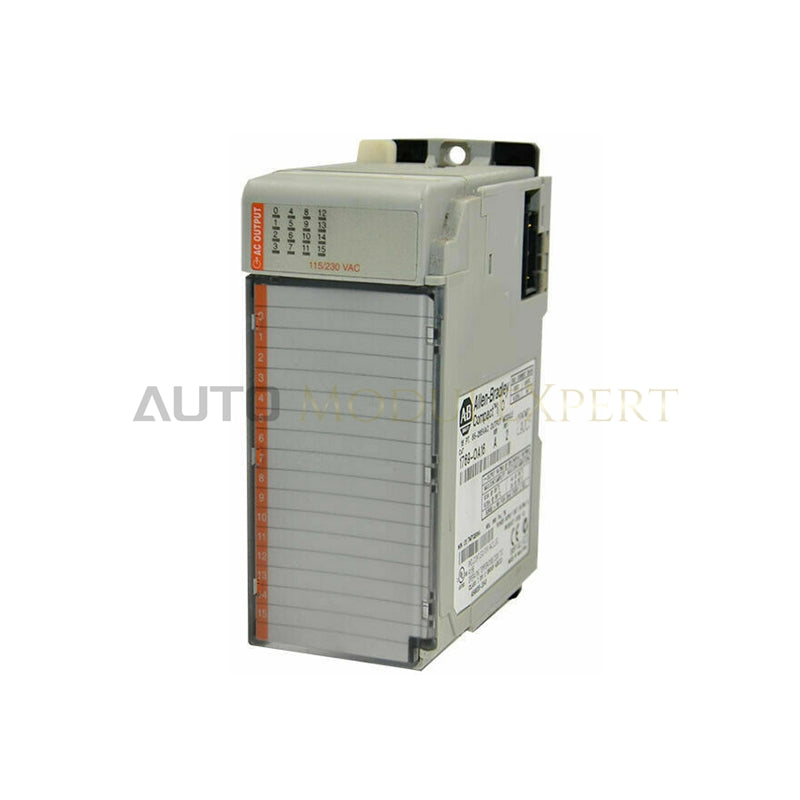

Modul Output AC CompactLogix ALLEN BRADLEY 1769-OA16

ALLEN BRADLEY 1769-OA16, yang juga tercatat sebagai Modul Output AC 1769-OA16, berfungsi sebagai komponen perangkat keras khusus untuk pengalihan beban AC solid-state dalam platform pengontrol CompactLogix dan MicroLogix 1500. Beroperasi melalui 16 kanal diskret yang tersusun dalam 2 kelompok terisolasi, masing-masing terdiri dari 8 output, modul ini mengubah perintah logika backplane menjadi sinyal kontrol 120/240 VAC untuk aktuator, solenoid, dan indikator. Unit ini menjalankan pengalihan AC zero-crossing pada rentang operasi 85 hingga 265 VAC, dengan mempertahankan waktu respons deterministik tanpa penurunan kinerja akibat keausan kontak fisik.

Spesifikasi Perangkat Keras

Penskalaan Deterministik Backplane & Kepadatan I/O

1769-OA16 berkomunikasi melalui bus backplane CompactLogix, mendukung penskalaan kepadatan I/O dinamis hingga jarak maksimum 8 modul dari catu daya sistem. Sirkuit output solid-state mempertahankan kecepatan komunikasi bus backplane pada jaringan deterministik EtherNet/IP dengan menjalankan penundaan pengalihan sub-siklus dalam 1/2 siklus (penyalaan dan pemadaman). Kompatibilitas flash firmware pada platform Seri A dan B memastikan integrasi yang lancar tanpa jitter waktu backplane atau kesalahan pemetaan kanal selama ekspansi.

Pertanyaan yang Sering Diajukan

T: Berapa arus lonjakan maksimum yang diizinkan per titik pada output solid-state 1769-OA16?

J: Setiap kanal output dapat menangani arus lonjakan hingga 10 A selama 47 ms, yang dapat diulang setiap 2 detik, sehingga melindungi triac internal dari lonjakan arus masuk beban induktif.

T: Dapatkah dua kelompok output beroperasi secara bersamaan pada sumber tegangan AC yang berbeda?

J: Ya, kedua kelompok output terisolasi secara galvanis satu sama lain, sehingga mendukung pencampuran sumber tegangan AC pada rel suplai 120 VAC dan 240 VAC.

Panduan Pemasangan Lapangan

Pasang 1769-OA16 pada rel DIN standar IEC atau pelat belakang panel menggunakan kaki pemasangan terintegrasi, lalu kencangkan tuas bus yang bersebelahan untuk membangun konektivitas backplane. Pastikan modul dipasang dalam jarak maksimal 8 posisi slot dari catu daya sistem agar memenuhi batas jarak catu daya.

Sambungkan perangkat lapangan ke terminal block lepasan 1769-RTBN18 menggunakan kabel tembaga solid 22-14 AWG atau kabel tembaga serabut 22-16 AWG yang memiliki peringkat minimal 90 derajat C. Kencangkan sekrup terminal block hingga torsi 0.68 Nm (6 lb-in) untuk mengamankan sambungan. Arahkan kabel output AC di dalam duct kabel yang dibumikan dan terpisah dari sinyal DC tegangan rendah serta jalur komunikasi untuk mengurangi crosstalk dan interferensi elektromagnetik.
