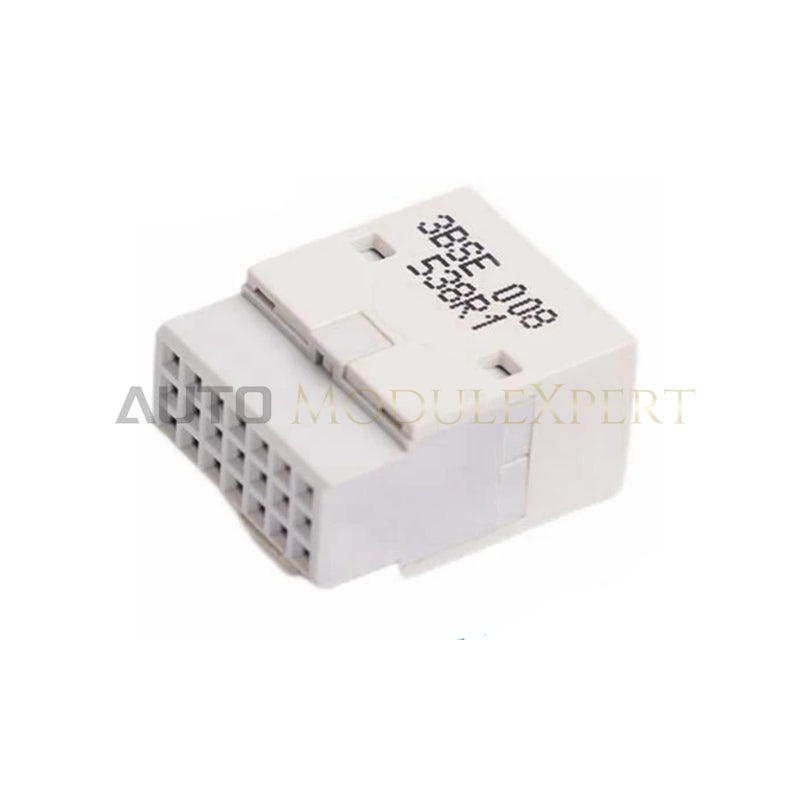

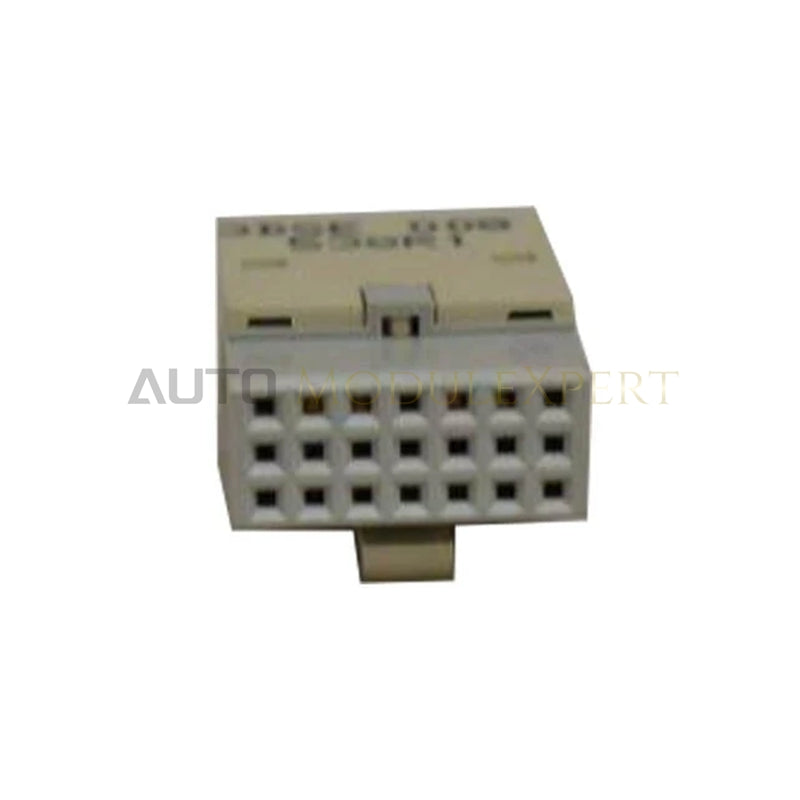

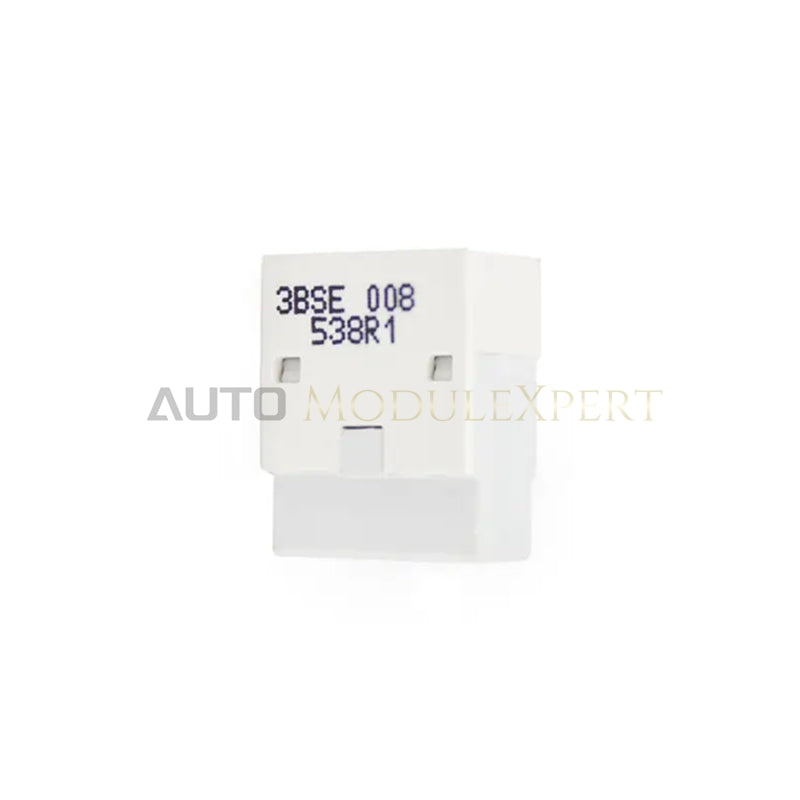

Terminator Modulebus ABB TB807 3BSE008538R1 S800 I/O

ABB TB807 3BSE008538R1, yang juga tercatat sebagai terminator Modulebus TB807, berfungsi sebagai komponen perangkat keras khusus untuk terminasi jalur pasif dalam platform sistem kontrol terdistribusi ABB S800 I/O dan System 800xA. Dipasang di ujung fisik segmen Modulebus optik atau listrik, komponen ini menyerap pantulan sinyal frekuensi tinggi, mempertahankan impedansi karakteristik bus, dan mencegah kerusakan bit data di seluruh jaringan komunikasi backplane.

Spesifikasi Perangkat Keras

Kecepatan Komunikasi Bus Backplane dan Integritas Sinyal

Terminator TB807 memastikan pencocokan bus fisik di seluruh klaster S800 I/O, menstabilkan jalur sinyal diferensial berkecepatan tinggi terhadap ketidakcocokan impedansi. Dengan menghilangkan gelombang berdiri tegangan dan overshoot sinyal pada batas bus backplane, unit ini mempertahankan kecepatan komunikasi bus backplane dan memastikan transmisi bingkai bebas kesalahan antara antarmuka komunikasi lapangan (FCI) dan modul I/O downstream. Desain sirkuit pasif beroperasi tanpa konsumsi daya aktif, sehingga mempertahankan impedansi jalur yang konstan pada berbagai beban termal operasional.

Pertanyaan yang Sering Diajukan

T: Apakah terminator TB807 mengonsumsi daya dari backplane Modulebus? J: Tidak. TB807 adalah perangkat pencocok impedansi yang sepenuhnya pasif dan tidak menarik arus dari rel daya backplane Modulebus 5 VDC atau 24 VDC.

T: Di mana terminator TB807 harus dipasang dalam klaster S800 I/O? J: TB807 harus dipasang secara fisik pada port komunikasi Modulebus yang terbuka di terminal base atau baseplate I/O terakhir, di ujung fisik segmen Modulebus, untuk mencegah pantulan kabel yang berujung terbuka.

Panduan Instalasi Lapangan

Pastikan daya sistem dinonaktifkan sebelum memasukkan atau melepas komponen terminasi dari jalur backplane. Sejajarkan pin terminator TB807 dengan port ekspansi Modulebus yang ditentukan pada baseplate S800 I/O terakhir, lalu tekan dengan kuat hingga konektor terpasang sepenuhnya pada housing.

Pastikan tidak ada port Modulebus yang terbuka atau belum diterminasi di ujung rak. Jaga lingkungan panel tetap bersih dan bebas dari debu konduktif serta serpihan logam, karena kontaminasi pada pin konektor pasif dapat mengubah impedansi jalur dan menyebabkan gangguan komunikasi bus yang terputus-putus.
