Modul Sistem Saluran Universal Honeywell 51120673-101

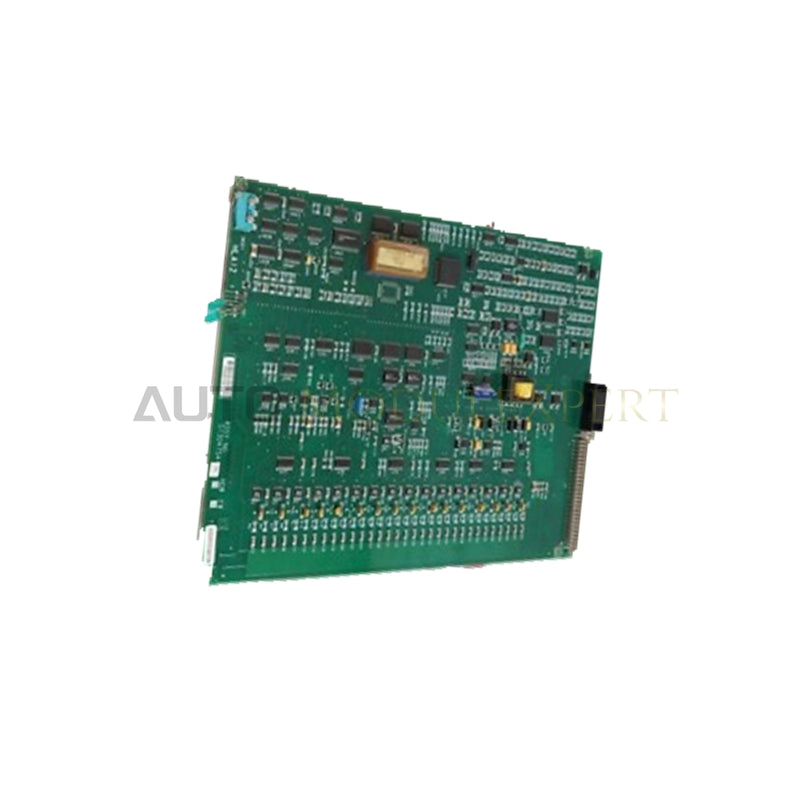

Honeywell 51120673-101, yang juga dikatalogkan sebagai Modul Kartu Input Analog 51120673-101, berfungsi sebagai komponen perangkat keras khusus untuk akuisisi sinyal berakurasi tinggi dalam platform Honeywell Experion dan DCS lama. Unit ini mengonversi sinyal tegangan kontinu dan arus 4-20 mA dari transmitter menjadi data digital melalui 16 saluran yang dapat dikonfigurasi melalui perangkat lunak. Pelindung EMI/RFI bawaan dan isolasi listrik antarsaluran melindungi rakitan dari gangguan derau dalam rentang suhu pengoperasian -40 deg C hingga +70 deg C.

Spesifikasi Perangkat Keras

Protokol Loop HART 4-20 mA dan Isolasi Antarsaluran

Modul 51120673-101 dilengkapi isolasi listrik per saluran untuk memisahkan loop transmitter sisi lapangan dari logika pemrosesan backplane internal. Penekanan aktif terhadap lonjakan tegangan mode bersama mempertahankan linearitas sinyal pada rangkaian loop HART 4-20 mA dan jalur tegangan 0-10 V. Pelindung EMI/RFI internal mengurangi derau radiasi frekuensi tinggi di dalam rak, sehingga mencegah penurunan kualitas sinyal selama pengoperasian input analog dan switching digital secara bersamaan.

Pertanyaan yang Sering Diajukan

T: Bagaimana hot-swapping dilakukan saat mengganti modul di dalam chassis I/O Honeywell yang sedang aktif?

J: Teknisi dapat memasukkan atau melepas modul dari chassis backplane selama sistem beroperasi. Rak host secara otomatis mempertahankan isolasi daya pada slot yang bersebelahan, tetapi blok terminal kabel lapangan harus dilepas untuk mencegah busur tegangan saat modul ditarik.

T: Bagaimana setiap saluran dikonfigurasi untuk berbagai jenis sinyal analog atau digital?

J: Logika yang dapat dikonfigurasi melalui perangkat lunak menangani pemilihan saluran di dalam perangkat lunak sistem. Masing-masing dari 16 saluran dapat menyesuaikan diri dengan sinyal 4-20 mA, 0-10 V, atau perilaku diskret 24 VDC tanpa memerlukan perubahan jumper perangkat keras pada papan fisik.

T: Langkah pembumian apa yang menjaga integritas pelindung EMI/RFI di dalam enclosure yang bising secara listrik?

J: Pembumian memerlukan kontak mekanis langsung antara tab logam chassis modul dan pelat belakang rak yang dibumikan. Kabel lapangan berpelindung harus dibumikan pada pelat masuk kabinet untuk mencegah kopling derau pada input sinyal diferensial.

Panduan Pemasangan di Lapangan

Pasang modul 51120673-101 secara vertikal ke dalam slot yang tersedia pada rak I/O Honeywell. Tekan konektor tepi kartu lurus ke dalam soket backplane hingga klip penahan terpasang pada tempatnya. Hubungkan tali pembumian fungsional kabinet ke rel ground chassis untuk membentuk pembumian impedansi rendah bagi pelindung EMI/RFI internal.

Rutekan kabel sensor lapangan melalui jalur kabel khusus bertegangan rendah, dengan menjaga jarak dari penggerak motor AC berdaya tinggi dan jalur switching. Terminasi jalur loop 4-20 mA dan kabel sinyal 0-10 V pada rakitan terminasi lapangan yang sesuai, serta pastikan catu daya eksternal tetap berada dalam batas pengoperasian yang ditetapkan sebelum mengaktifkan saluran sistem.
