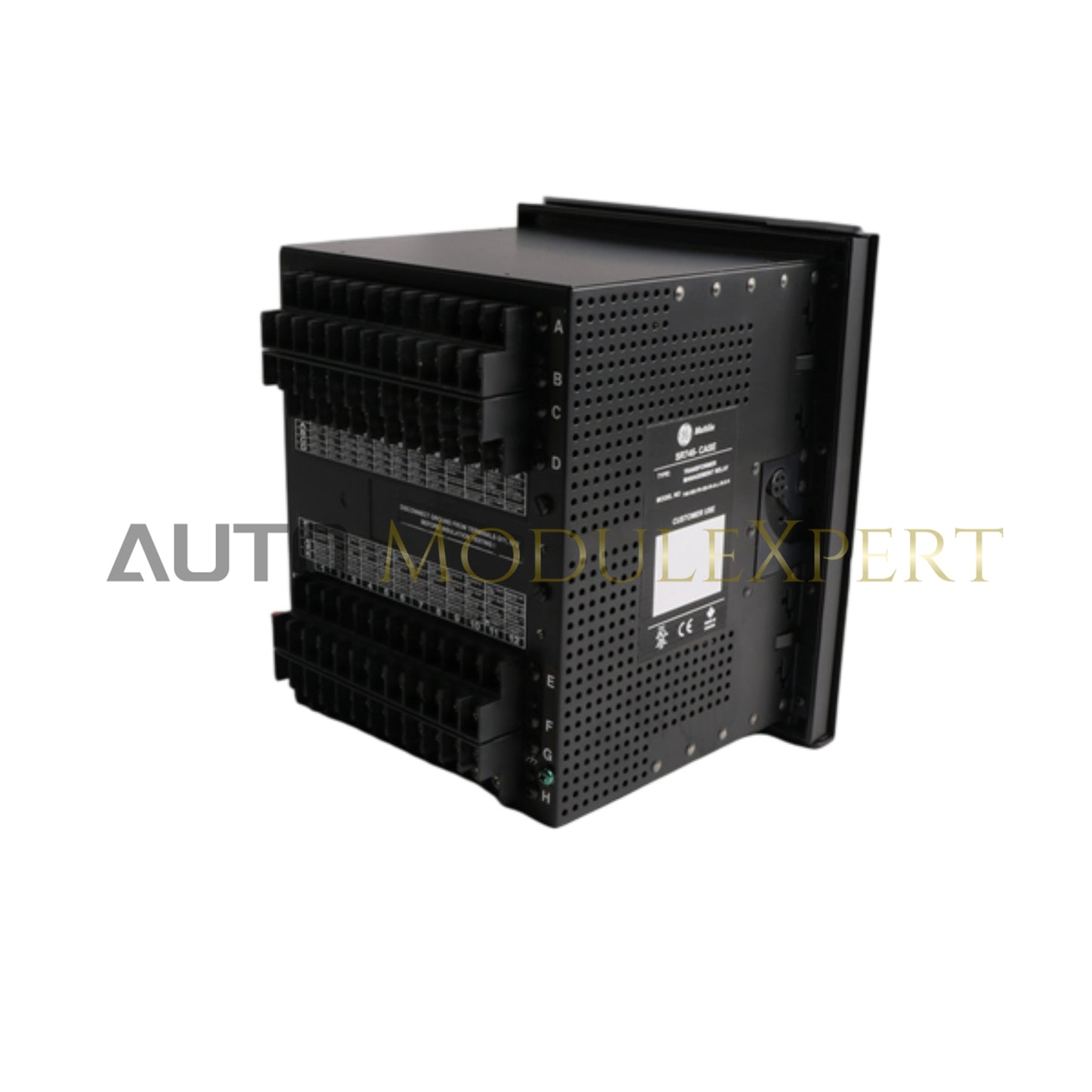

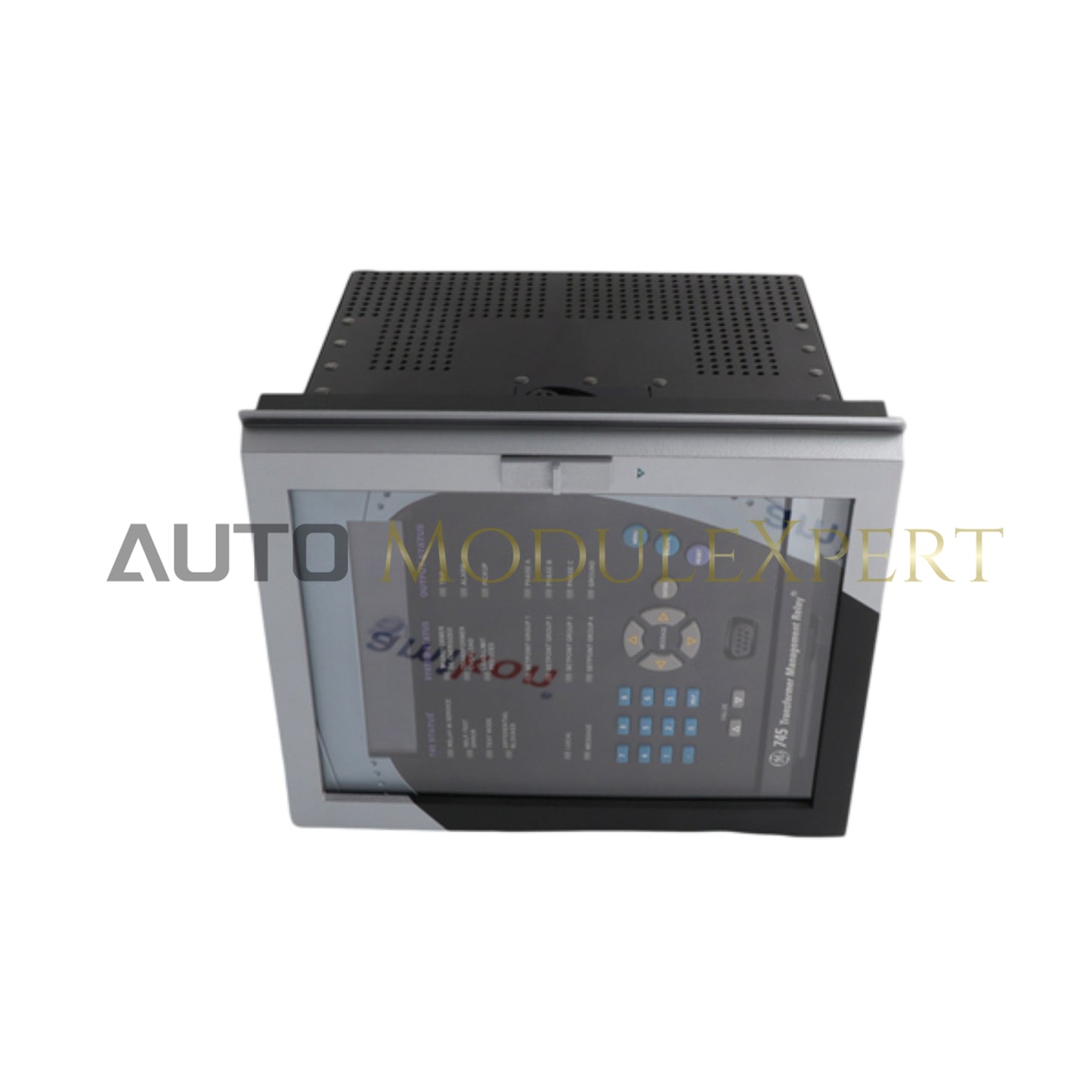

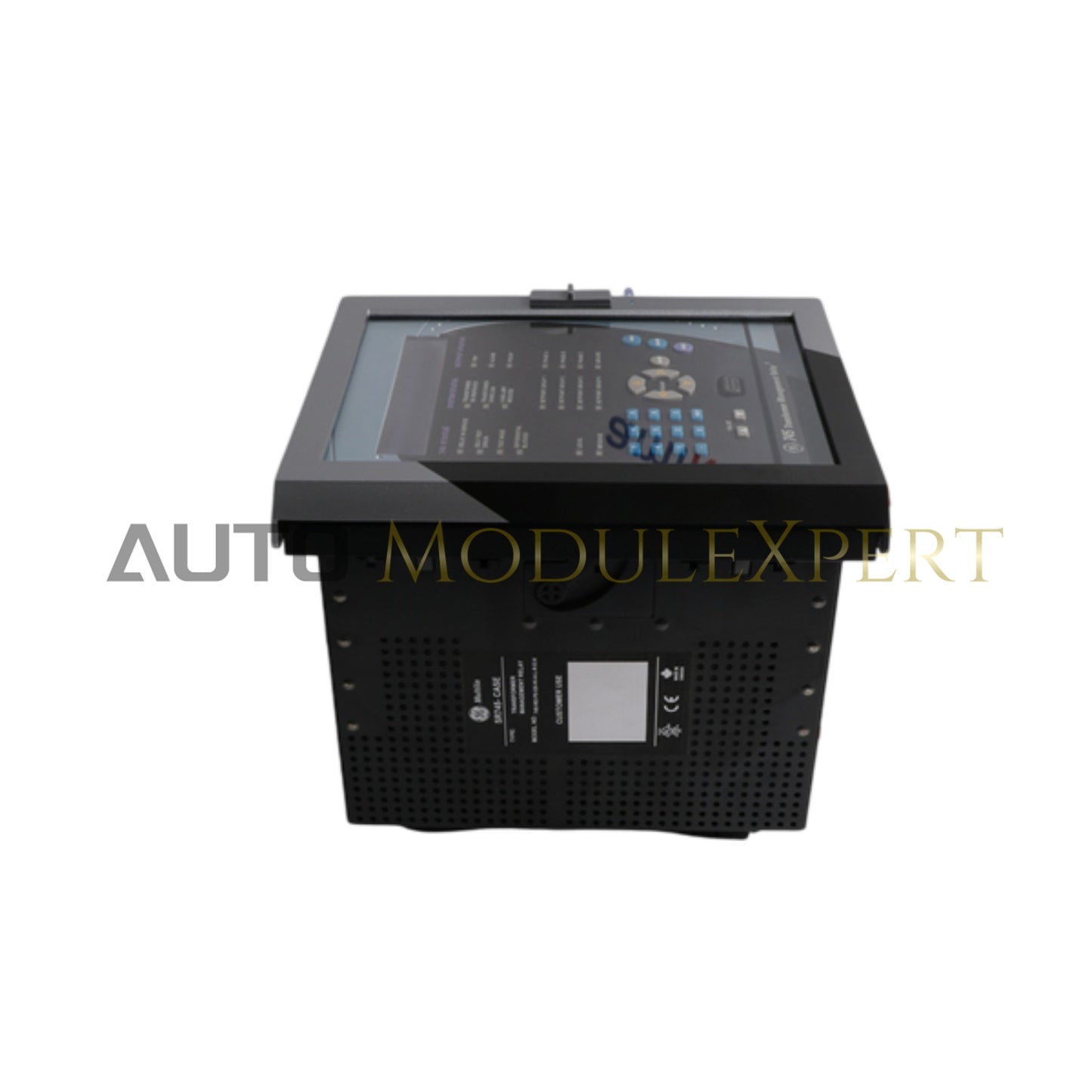

Dikonfigurasi untuk perlindungan trafo daya dan analisis gangguan dalam jaringan utilitas listrik, General Electric 745-W2-P5-G5-HI-A-L-R-E-H (Relay Perlindungan Trafo 745-W2-P5-G5-HI-A-L-R-E-H) menyediakan pelaksanaan langsung secara fisik dan elektrik dari elemen perlindungan serta logika pemantauan.

Spesifikasi Perangkat Keras

Jaringan Deterministik Profinet / EtherNet/IP

745-W2-P5-G5-HI-A-L-R-E-H menggunakan integrasi jaringan deterministik untuk melaporkan kejadian gangguan, seperti transient arus diferensial atau kondisi over-excitation, ke stasiun kontrol pusat. Kompatibilitas firmware flash wajib untuk menyelaraskan logika perlindungan internal relay dengan standar situs saat ini. Pengguna harus memverifikasi kecepatan komunikasi bus untuk memastikan waktu respons relay tidak melebihi batas koordinasi perlindungan yang ditetapkan untuk jaringan gardu induk. Komunikasi yang stabil diperlukan untuk mencegah kehilangan paket selama urutan trip yang kritis waktu.

Pertanyaan yang Sering Diajukan

T: Apakah relay 745-W2-P5-G5-HI-A-L-R-E-H dapat dilepas dari casingnya saat sistem perlindungan dalam keadaan aktif?

J: Tidak. Sirkuit CT (current transformer) internal harus disingkat menggunakan mekanisme tarik keluar casing relay atau blok pemendek eksternal sebelum unit dilepas untuk mencegah kondisi tegangan tinggi berbahaya pada sirkuit sekunder.

T: Bagaimana cara memverifikasi versi firmware untuk integrasi?

J: Versi firmware harus dikonfirmasi melalui antarmuka panel depan relay atau melalui port komunikasi serial/Ethernet menggunakan utilitas perangkat lunak dari pabrikan sebelum melakukan upgrade atau penggantian komponen dalam skema perlindungan.

Panduan Instalasi Lapangan

• Pemasangan: Pastikan unit dipasang di rak atau panel yang aman. Pertahankan dimensi yang ditentukan (21,5 cm x 23 cm x 25 cm) untuk memfasilitasi pembuangan panas yang tepat dan aksesibilitas untuk pengkabelan.
• Pengkabelan: Sambungkan input current transformer (CT) dan voltage transformer (VT) menggunakan ring lug standar industri. Pastikan semua spesifikasi torsi untuk sambungan terminal block terpenuhi untuk mencegah sambungan dengan resistansi tinggi.
• Pembumian: Sambungkan terminal ground chassis relay langsung ke grid ground gardu induk menggunakan konduktor tembaga impedansi rendah. Ini diperlukan untuk penekanan lonjakan tegangan transient.
• Pengujian: Setelah pemasangan fisik, lakukan uji injeksi sekunder untuk memverifikasi logika trip dan polaritas CT sebelum trafo dikembalikan ke layanan.
