Ikhtisar

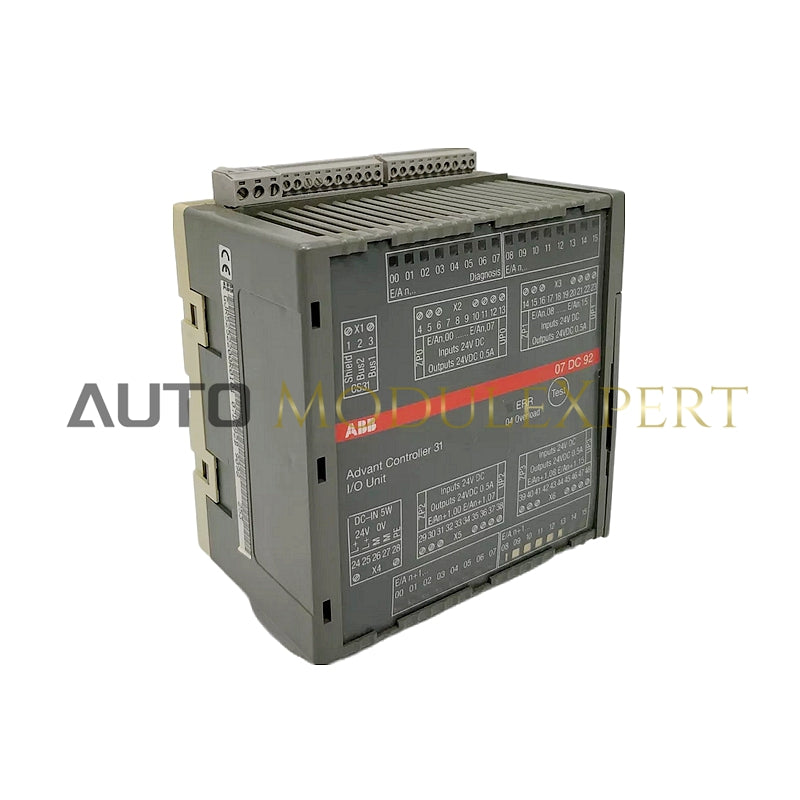

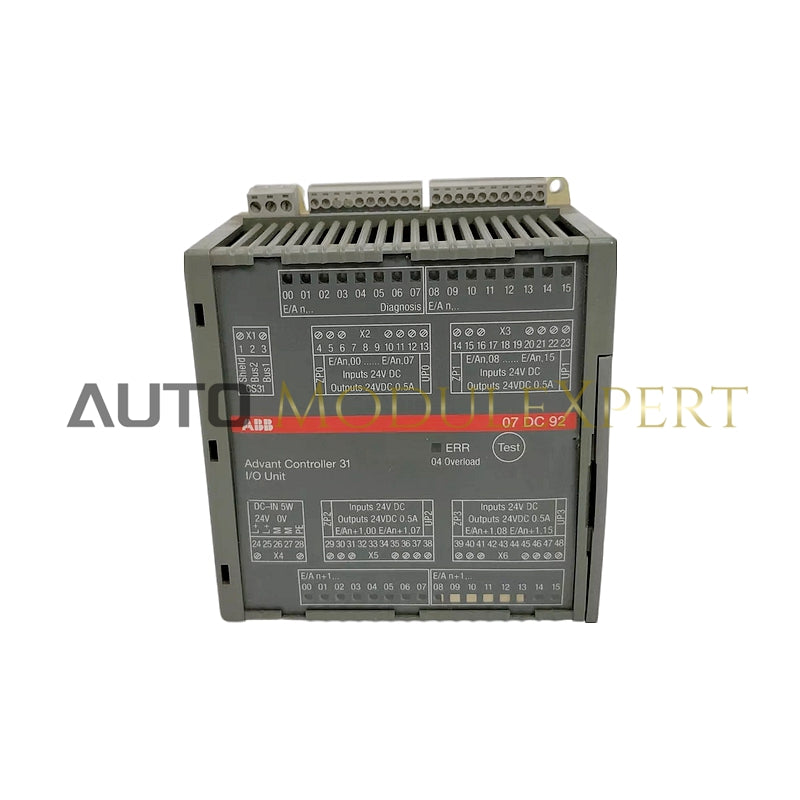

Modul Input/Output Digital ABB 07 DC 92 adalah komponen yang kuat dan serbaguna yang dirancang untuk sistem otomasi industri. Modul ini memfasilitasi integrasi sinyal digital yang mulus, memungkinkan pemantauan dan pengendalian berbagai proses secara efisien. Dengan rentang suhu 0 hingga 55 °C, modul ini sangat cocok untuk berbagai lingkungan operasional.

Spesifikasi Teknis

• ID Produk: 07DC92
• Tipe: Modul Input/Output Digital

Spesifikasi Listrik

• Tegangan Pasokan Terukur: 24 V DC
• Tegangan Sinyal Terukur (Input/Output): 24 V DC
• Konsumsi Arus Maks. (tanpa beban): 0,15 A
• Beban Terukur Maks. untuk Terminal Pasokan: 4,0 A
• Disipasi Daya Maks. (output tanpa beban): 5 W
• Disipasi Daya Maks. (output dengan beban): 10 W
• Perlindungan Terhadap Polaritas Terbalik pada Sambungan Daya: Ya

Penampang Konduktor

• Pasokan Daya (konektor yang dapat dilepas): Maks. 2,5 mm²
• Bus Sistem CS31: Maks. 2,5 mm²
• Terminal Sinyal: Maks. 1,5 mm²
• Pasokan untuk Grup I/O: Maks. 1,5 mm²

Spesifikasi Input/Output

• Jumlah Input/Output yang Dapat Dikustomisasi: 32 (dapat dikonfigurasi sebagai input atau output melalui program pengguna)
• Isolasi Listrik:
  • Bus sistem CS31 dari bagian unit lainnya
  • Grup Input/Output dari grup lain, semua grup dari bagian unit lainnya
• Pasokan Grup I/O: Setiap grup dipasok secara individual

Spesifikasi Antarmuka

• Jumlah Antarmuka: 1 antarmuka bus sistem CS31
• Pengaturan Alamat: Saklar pengkodean yang terletak di bawah penutup geser di sisi kanan rumah

Fitur Diagnostik

• Tampilan Operasi dan Kesalahan: Total 33 LED untuk indikasi status

Spesifikasi Saluran Input

• Jumlah Saluran per Unit: 32
• Pembagian Saluran ke dalam Grup:
  • 4 grup dengan 8 saluran masing-masing (En,00...En,07 dan En,08...En,15)
  • Saluran En+1,00...En+1,07 dan En+1,08...En+1,15
• Potensial Referensi untuk Input: ZP0, ZP1, ZP2, dan ZP3
• Delay Input: Tipikal 7 ms
• Sinyalisasi Sinyal Input: Satu LED kuning per saluran, diaktifkan sesuai sinyal input
• Tegangan Sinyal Input: 24 V DC
  • Sinyal 0 (ketika UPx terhubung): -6 V hingga +5 V
  • Sinyal 0 (ketika UPx tidak terhubung): -30 V hingga +5 V
  • Sinyal 1: +13 V hingga +30 V
• Ripple Sisa:
  • Pada Sinyal 0 (UPx terhubung): dalam rentang -6 V hingga +5 V
  • Pada Sinyal 0 (UPx tidak terhubung): dalam rentang -30 V hingga +5 V
  • Pada Sinyal 1: dalam rentang +13 V hingga +30 V

Kondisi Lingkungan

• Rentang Suhu yang Diizinkan Saat Operasi: 0 hingga 55 °C
