Ikhtisar

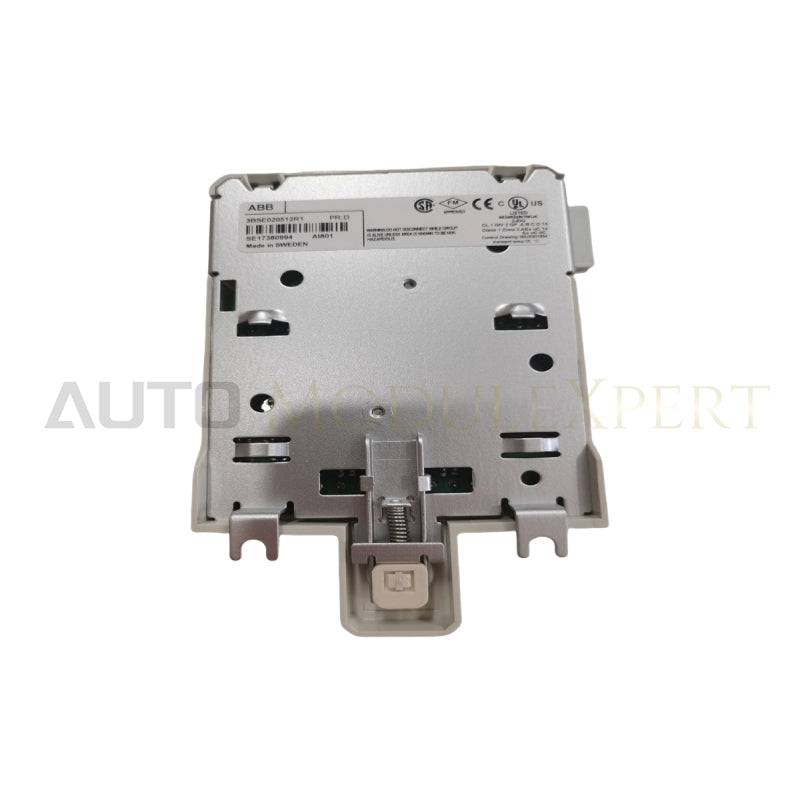

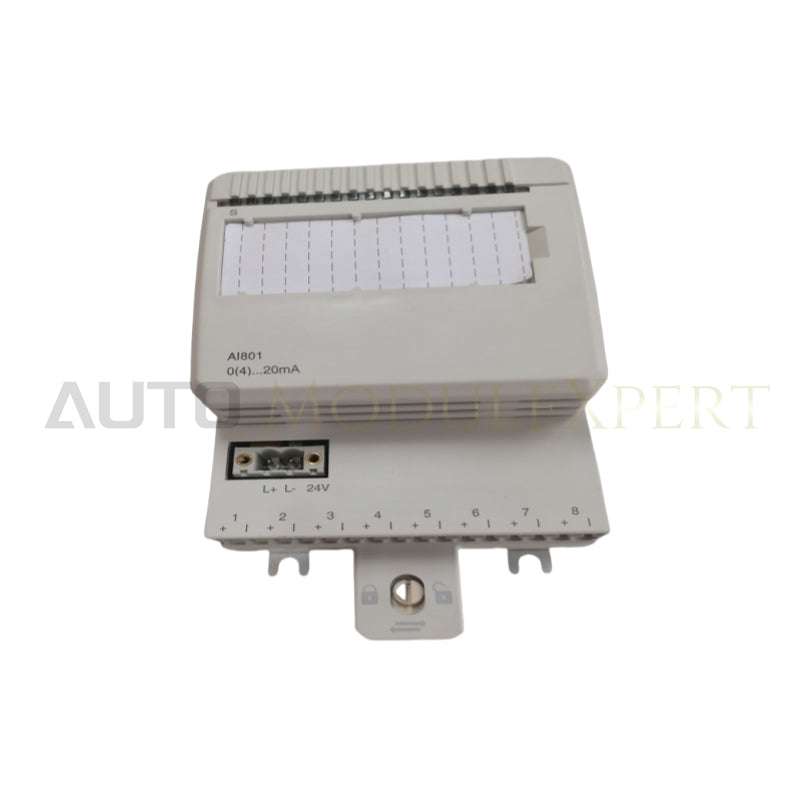

Modul Input Analog AI801 memiliki 8 saluran yang dirancang untuk input arus. Modul ini cukup kuat untuk menahan hubung singkat ke catu daya pemancar hingga 30 V DC tanpa mengalami kerusakan. Pembatasan arus diatur melalui resistor PTC, dan resistansi input untuk setiap input arus, termasuk PTC, adalah 250 ohm.Spesifikasi
- Nomor Artikel: 3BSE020512R1
- Type: Input Analog
- Spesifikasi Sinyal: 0...20 mA, 4...20 mA
- Jumlah Saluran: 8
- Jenis Sinyal: Unipolar single-ended
- HART: Tidak
- SOE: Tidak
- Redundansi: Tidak
- Integritas Tinggi: Tidak
- Keamanan Intrinsik: Tidak
- Mekanika: S800L
- Resolusi: 12 bit
- Impedansi Masukan: 230 - 275 kΩ (masukan arus termasuk PTC)
- Isolasi: Terisolasi secara grup dari ground
- Rentang Bawah/Atas: 0% / +15%
- Kesalahan Maks: 0.1%
-
Drift Suhu:
- Tipikal: 50 ppm/°C
- Maksimum: 80 ppm/°C
- Filter Masukan (Waktu Naik 0-90%): 180 ms
- Waktu Siklus Pembaruan: 1 ms
- Panjang Kabel Lapangan Maksimum: 600 meter (656 yard)
- Tegangan Masukan Maksimum (Tidak Merusak): 30 V d.c.
- NMRR (50Hz, 60Hz): > 40 dB
- Tegangan Isolasi Terukur: 50 V
- Tegangan Uji Dielektrik: 500 V a.c.
- Dissipasi Daya: 1.1 W
-
Konsumsi Arus:
- +5 V Modulebus: 70 mA
- +24 V Modulebus: 0 mA
- +24 V Eksternal: 30 mA
-
Ukuran Kabel yang Didukung:
- Padat: 0,05-2,5 mm², 30-12 AWG
- Bergulung: 0,05-1,5 mm², 30-12 AWG
- Torsi yang Direkomendasikan: 0.5-0.6 Nm
- Panjang Pengupasan: 6-7.5 mm (0.24-0.30 inci)
- LED Depan: S(tatus) (berjalan atau kesalahan)
-
Indikasi Status Pengawasan:
- Kesalahan Modul
- Peringatan Modul
- Kesalahan Saluran
- Tanda CE: Ya
-
Keamanan Listrik:
- EN 61010-1
- UL 61010-1
- EN 61010-2-201
- UL 61010-2-201
-
Lokasi Berbahaya:
- C1 Div 2 cULus
- Zona C1 2 cULus
- Zona ATEX 2
-
Sertifikasi Kelautan:
- ABS
- BV
- DNV
- LR
- Suhu (Operasi): 0 hingga +55 °C (+32 hingga +131 °F), persetujuan dikeluarkan untuk +5 hingga +55 °C
- Suhu (Penyimpanan): -40 hingga +70 °C (-40 hingga +158 °F)
- Derajat Polusi: Derajat 2, IEC 60664-1
- Perlindungan Korosi: ISA-S71.04: G3
- Kelembaban Relatif: 5 hingga 95 %, tidak mengembun
- Suhu Lingkungan Maksimum: 55 °C (131 °F), untuk pemasangan vertikal 40 °C (104 °F)
- Kelas Perlindungan: IP20 sesuai IEC 60529
- Kondisi Operasi Mekanis: IEC 61131-2
-
EMC:
- EN 61000-6-4
- EN 61000-6-2
- Kategori Tegangan Lebih: IEC/EN 60664-1
- Kelas Peralatan: Kelas I sesuai IEC 61140 (dilindungi tanah)
- Kepatuhan RoHS: DIRECTIVE/2011/65/EU (EN 50581:2012)
- Kepatuhan WEEE: DIRECTIVE/2012/19/EU
-
Dimensi & Berat:
- Lebar: 86.1 mm (3.4”)
- Kedalaman: 58.5 mm (2.3”)
- Tinggi: 110 mm (4.33”)
- Berat: 0.24 kg (0.53 lbs.)
