Ikhtisar

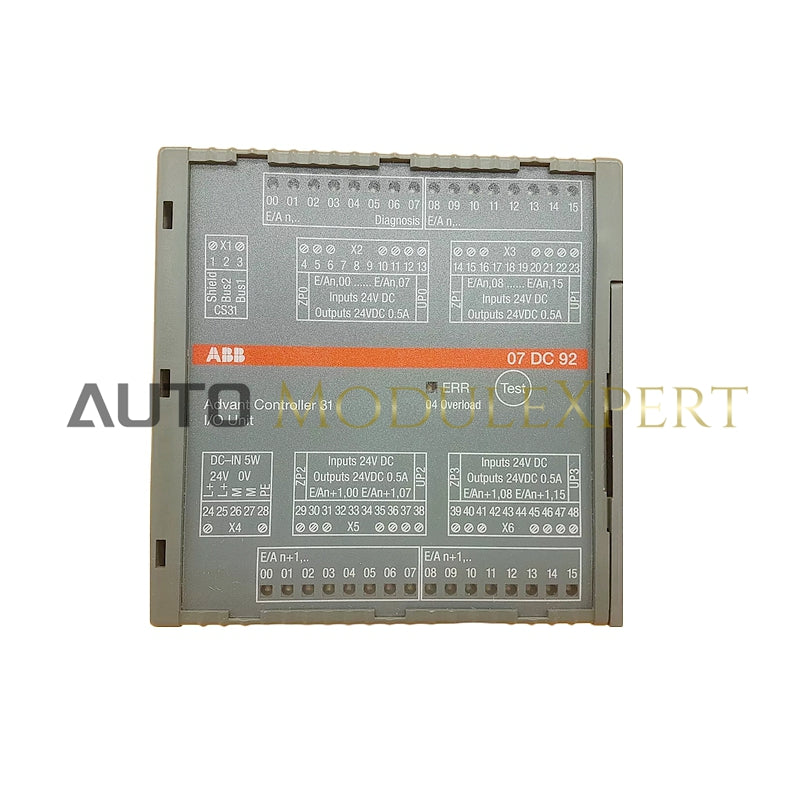

GJR5522200R0101 07DC92 adalah modul input/output (I/O) digital yang dirancang untuk digunakan dalam sistem otomasi industri. Modul ini menyediakan 32 saluran yang dapat dikonfigurasi yang dapat diprogram secara individual sebagai input atau output, menawarkan fleksibilitas dalam berbagai aplikasi.

Spesifikasi Teknis

Spesifikasi Listrik

• Suhu Operasi: 0 hingga 55 °C
• Tegangan Pasokan Terukur: 24 VDC
• Tegangan Sinyal Terukur: 24 VDC (untuk input dan output)
• Konsumsi Arus Maksimum (tanpa beban): 0,15 A
• Beban Terukur Maksimum (untuk terminal pasokan): 4,0 A
• Disipasi Daya Maksimum (output tanpa beban): 5 W
• Disipasi Daya Maksimum (output dengan beban): 10 W
• Perlindungan Polaritas Terbalik: Ya

Penampang Konduktor

• Pasokan Daya (konektor yang dapat dilepas): Maks. 2,5 mm²
• Bus Sistem CS31: Maks. 2,5 mm²
• Terminal Sinyal: Maks. 1,5 mm²
• Pasokan untuk Grup I/O: Maks. 1,5 mm²

Konfigurasi I/O

• Jumlah Saluran I/O yang Dapat Dikustomisasi: 32
• Konfigurasi Saluran: Dapat diprogram secara individual sebagai input atau output
• Isolasi Listrik:
  • Bus sistem CS31 dari bagian unit lainnya
  • Grup input/output dari grup lain
  • Semua grup dari bagian unit lainnya
• Pasokan Grup I/O: Setiap grup dipasok secara individual

Komunikasi

• Jumlah Antarmuka: 1 antarmuka bus sistem CS31

Pengalamatan

• Pengaturan Alamat: Saklar pengkodean yang terletak di bawah penutup geser di sisi kanan rumah

Diagnostik

• Tampilan Operasi dan Kesalahan: Total 33 LED

Kondisi Lingkungan

• Suhu Operasi: 0 hingga 55 °C
