Ikhtisar

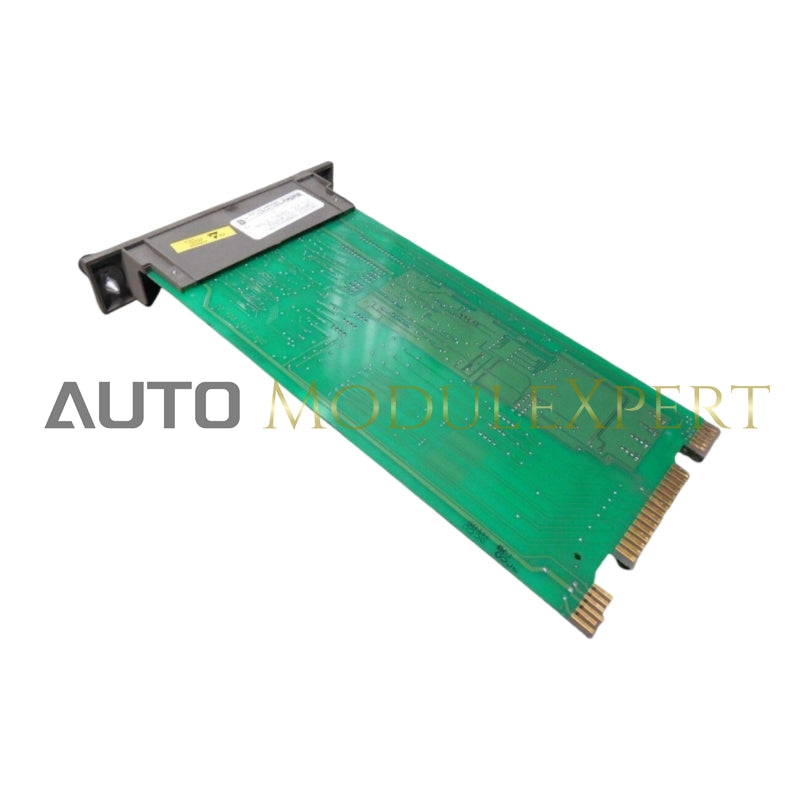

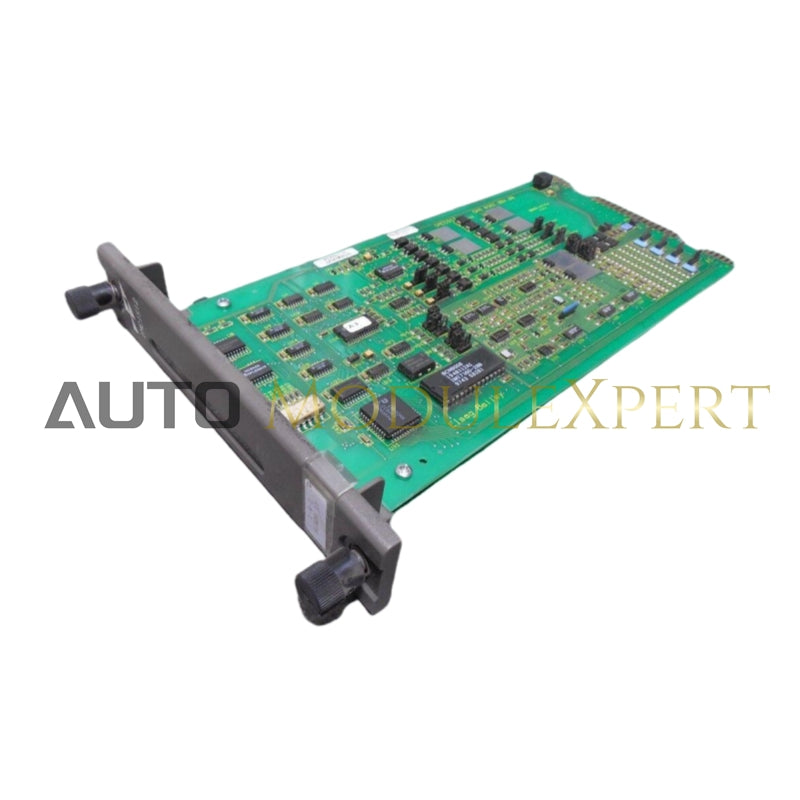

Modul IMCIS12 Control I/O dan IMQRS12 Quick Response I/O dirancang untuk menghubungkan antara proses dan Sistem Manajemen Proses Strategis INFI 90 OPEN. Mereka membawa empat sinyal proses analog dan tiga digital ke dalam sistem untuk pemrosesan dan pemantauan. Selain itu, mereka mengeluarkan empat sinyal digital dan dua analog untuk pengendalian proses.

• Control I/O (CIS): Menghubungkan dengan sistem untuk memproses sinyal.
• Quick Response I/O (QRS): Memberikan waktu respons lebih cepat untuk pengendalian proses.

Spesifikasi

Kebutuhan Daya

• Voltase:
  • 5 VDC (±5%)
  • +15 VDC (-2,5%, +5%)
  • -15 VDC (-5%, +2,5%)
  • +24 VDC (±10%) (disuplai melalui konektor P3 dari unit terminasi)
• Kategori Tegangan Lebih: I/O II, sesuai IEC 1010-1

I/O Digital

• Input Digital: 3, terisolasi secara optik
• Output Digital: 4, open collector, terisolasi secara optik
  • Voltase output mati: VI/O (nominal 24 VDC atau 48 VDC)
  • Voltase output hidup: maksimum 1,5 VDC
  • Arus output mati: maksimum 10 µA
  • Arus output hidup:
    • maksimum 250 mA pada 24 VDC
    • maksimum 125 mA pada 48 VDC

I/O Analog

• Input Analog: 4, 1-5 VDC (diferensial/single-ended) atau 4-20 mA

  • Dapat dikonfigurasi untuk: 1 arus bertenaga atau tidak bertenaga (4-20 mA), tegangan single-ended atau diferensial (1-5 VDC)
  • Impedansi Input: >1 MΩ
  • Tegangan Mode Umum: ±10 VDC
  • Penolakan Mode Normal: >76 dB pada 50/60 Hz (IMCIS12); 37 dB pada 50/60 Hz (IMQRS12)
  • Penolakan Mode Umum: 90 dB dari DC hingga 60 Hz (IMCIS12); 53 dB dari DC hingga 60 Hz (IMQRS12)
  • Waktu Respons:
    • IMCIS12: 2,4 detik hingga 95% nilai akhir
    • IMQRS12: 0,27 detik hingga 95% nilai akhir

• Resolusi A/D: 12 bit untuk input analog

• Output Analog: 2, 4-20 mA atau 1-5 VDC

  • Beban Output:
    • Beban arus: 600 Ω/600 mH (maksimum)
    • Beban tegangan: >1 kΩ
  • Resolusi D/A: 10 bit untuk output analog

Akurasi Analog

• Input (pada 25°C/77°F):

  • Linearitas berbasis terminal: ±0,03% dari rentang skala penuh
  • Repeatabilitas: ±0,03% dari rentang skala penuh
  • Deadband: ±0,03% dari rentang skala penuh
  • Akurasi: ±0,1% dari rentang skala penuh

• Output (pada 25°C/77°F):

  • Linearitas berbasis terminal: ±0,1% dari rentang skala penuh
  • Repeatabilitas: ±0,05% dari rentang skala penuh
  • Akurasi:
    • Mode tegangan: ±0,15% dari rentang skala penuh
    • Mode arus: ±0,25% dari rentang skala penuh

• Efek Suhu (0° hingga 70°C / 32° hingga 158°F):

  • ±0,002% dari rentang skala penuh/°C

• Penolakan Cross Talk Input (saluran ke saluran):

  • 50 dB (min.) pada 25°C (77°F)
  • -78 dB (tipikal) pada 25°C (77°F)

Pemasangan

• Mengisi satu slot di unit pemasangan modul standar INFI 90 OPEN (MMU).

Spesifikasi Lingkungan

• Suhu Lingkungan (sesuai IEC-68-2-1, 2, 14):

  • 0° hingga 70°C (32° hingga 158°F) di dalam kabinet atau enclosure (rating kabinet internal INFI 90 OPEN).

• Kelembaban Relatif (sesuai IEC68-2-3):

  • 5% hingga 95% hingga 55°C (131°F), tidak mengembun
  • 5% hingga 45% pada 70°C (158°F), tidak mengembun

• Tingkat Polusi: 1 (tanpa kondensasi)

• Tekanan Atmosfer: Dari permukaan laut hingga 3 km (1,86 mil)

• Kualitas Udara (sesuai ISA S71.04, Kelas LA, LB, LC - level 1): Tidak korosif
