Ikhtisar

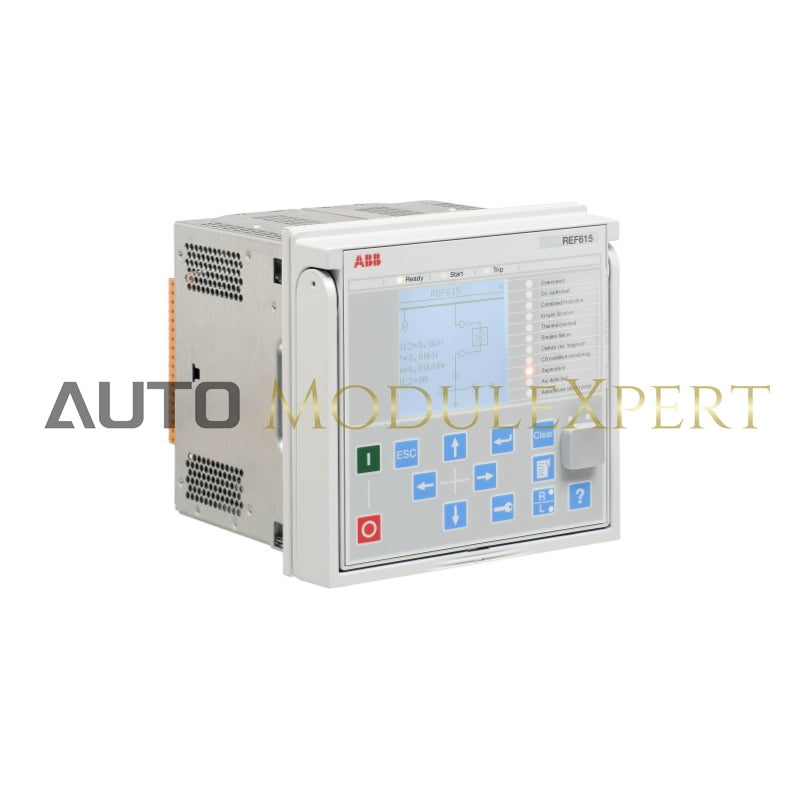

RET615 adalah IED (Perangkat Elektronik Cerdas) perlindungan dan kontrol khusus untuk trafo daya, trafo unit dan step-up, termasuk blok generator-trafo daya dalam sistem distribusi daya utilitas dan industri. RET615 adalah bagian dari keluarga produk Relion® ABB, khususnya dalam seri perlindungan dan kontrol 615. IED ini dikenal karena desainnya yang kompak dan dapat ditarik.

Spesifikasi

• Dimensi:
  • Lebar:
    • Bingkai: 177 mm
    • Kotak: 164 mm
  • Tinggi:
    • Bingkai: 177 mm (4U)
    • Kotak: 160 mm
  • Kedalaman:
    • 201 mm (153 + 48 mm)
  • Berat:
    • IED lengkap: 4,1 kg
    • Unit plug-in saja: 2,1 kg

• Catu Daya:
  • Tegangan Nominal:
    • 100, 110, 120, 220, 240 V AC (50 dan 60 Hz)
    • 24, 30, 48, 60 V DC
    • 48, 60, 110, 125, 220, 250 V DC
  • Waktu Gangguan Maksimum (Tegangan DC Bantu):
    • 50 ms pada Unrated
  • Variasi Tegangan Bantu:
    • 38...110% dari Un (38...264 V AC)
    • 50...120% dari Un (12...72 V DC)
    • 80...120% dari Un (38.4...300 V DC)
  • Ambang Mulai:
    • 19,2 V DC (24 V DC * 80%)
  • Beban Pasokan Tegangan Bantu (Dalam Kondisi Diam/Beroperasi):
    • DC: < 12.0 W (nominal) / < 18.0 W (maks)
    • AC: < 16.0 W (nominal) / < 21.0 W (maks)
    • DC: < 12.0 W (nominal) / < 18.0 W (maks)
  • Riak pada Tegangan Bantu DC:
    • Maks 15% dari nilai DC (pada frekuensi 100 Hz)
  • Jenis Sekring:
    • T4A/250 V

• Input Pengaktifan:
  • Frekuensi Terukur: 50/60 Hz
  • Input Arus:
    • Arus Terukur (In):
      • 0.2/1 A
      • 1/5 A
    • Kemampuan Tahanan Termal:
      • Terus-menerus: 4 A (1) / 20 A (2)
      • Selama 1 s: 100 A (1) / 500 A (2)
    • Tahanan Arus Dinamis:
      • Nilai setengah gelombang: 250 A (1) / 1250 A (2)
    • Impedansi Masukan:
      • <100 mΩ (1) / <20 mΩ (2)
  • Input Tegangan:
    • Tegangan Terukur: 60...210 V AC
    • Tahanan Tegangan:
      • Terus-menerus: 240 V AC
      • Selama 10 s: 360 V AC
    • Beban pada Tegangan Terukur: <0.05 VA
