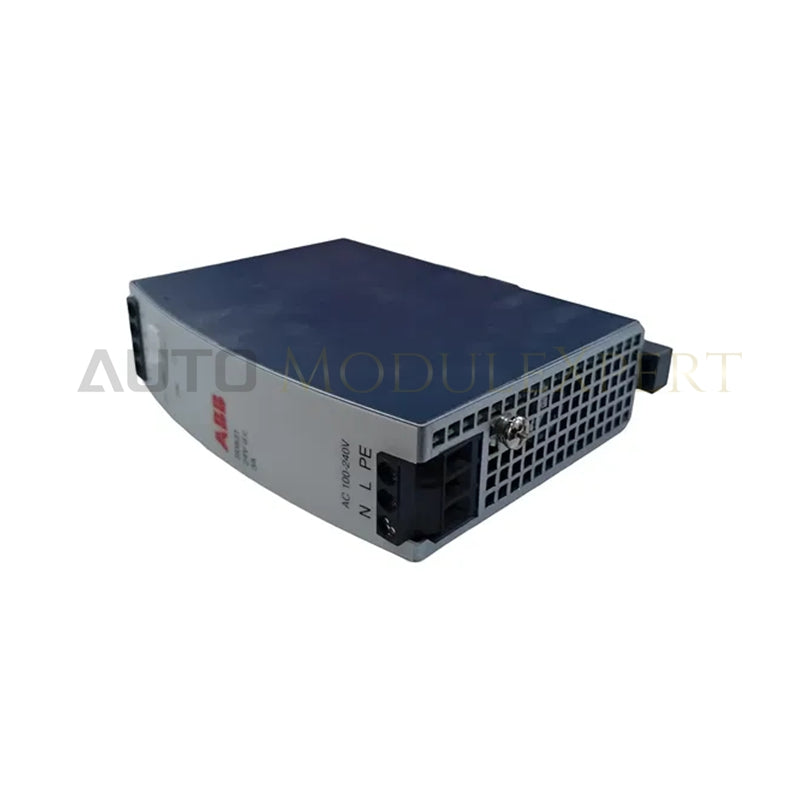

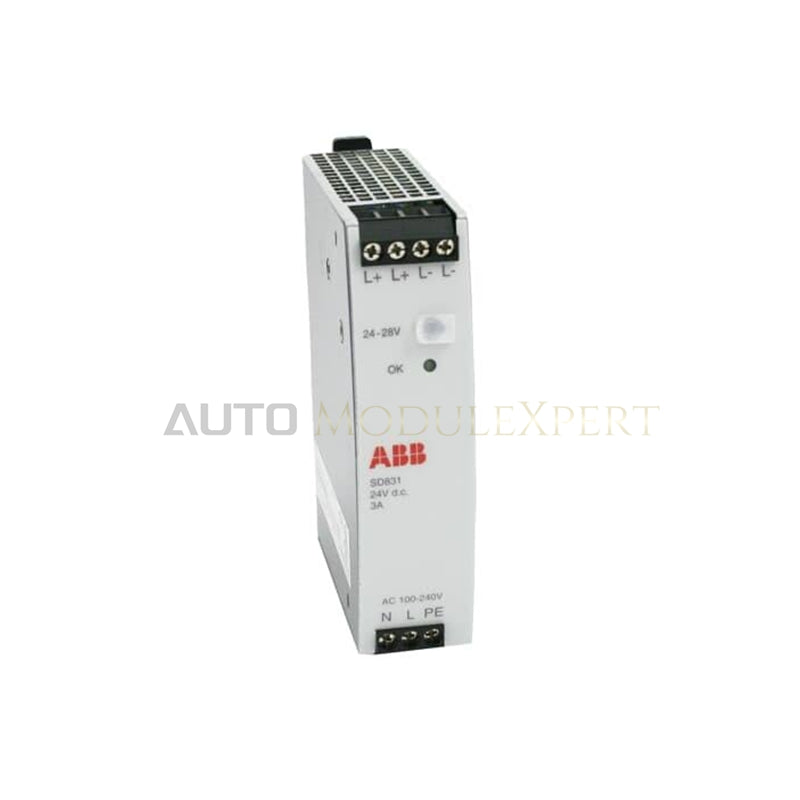

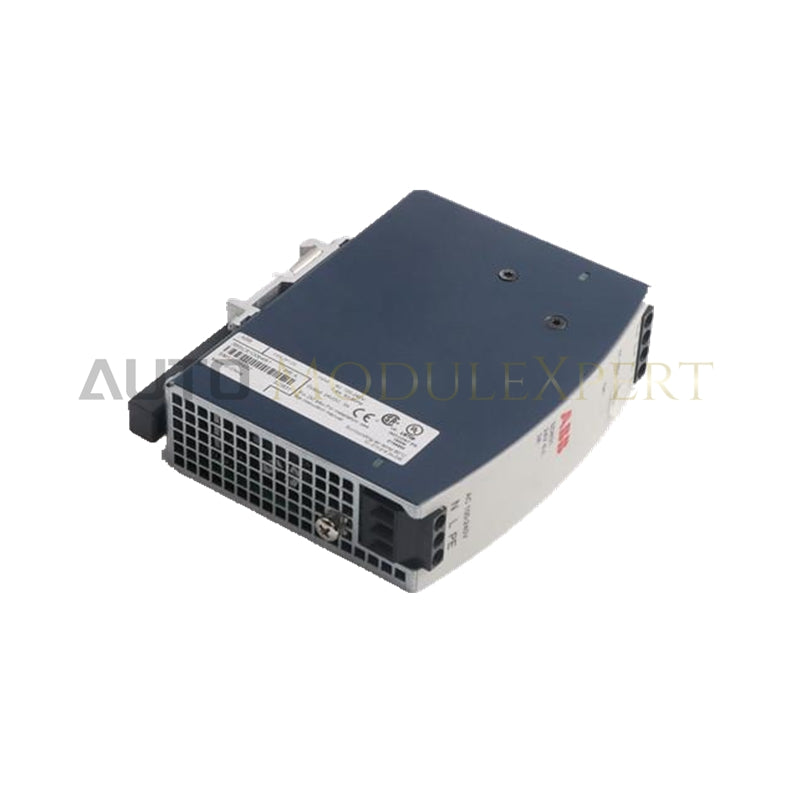

Unit Catu Daya Seri S800 ABB SD831 3BSC610064R1

ABB SD831 3BSC610064R1, yang juga tercatat sebagai Unit Catu Daya SD831, berfungsi sebagai komponen perangkat keras khusus untuk konversi dan distribusi keluaran 24 VDC di dalam rak kontrol System 800xA dan S800 I/O. Dengan mengonversi masukan listrik jaringan rentang lebar (100-240 VAC / 110-300 VDC) menjadi keluaran sekunder 24 VDC yang teregulasi, unit ini menghasilkan arus kontinu 3 A untuk topologi sistem kontrol non-redundan dan redundan tanpa memerlukan penyaringan listrik jaringan eksternal.

Spesifikasi Perangkat Keras

Kecepatan Komunikasi Bus Backplane dan Distribusi Daya

Modul catu daya SD831 dilengkapi sirkuit kontrol soft-start terintegrasi yang menekan arus inrush awal, sehingga mencegah pemutusan yang tidak diinginkan pada sekring hulu atau pemutus sirkuit gangguan tanah saat diberi energi. Dirancang untuk integrasi yang lancar dengan sirkuit sekunder SELV dan PELV, unit ini menyediakan tegangan bersih dengan riak rendah (< 50 mV peak-to-peak) untuk memberi daya pada modul S800 I/O yang berdekatan, prosesor kontrol lokal, dan pemancar lapangan. Saat diintegrasikan bersama unit voting dioda SS823 atau SS832, beberapa modul SD831 beroperasi dalam konfigurasi daya redundan ganda, sehingga memastikan kecepatan komunikasi bus backplane dan stabilitas bus daya tetap terjaga selama terjadi pemadaman pada jalur catu daya individual.

Pertanyaan yang Sering Diajukan

T: Apakah catu daya SD831 dapat langsung digunakan dalam konfigurasi daya redundan? J: Untuk aplikasi redundan, SD831 harus dipasangkan dengan unit voting dioda ABB eksternal (seperti SS823 atau SS832) untuk memisahkan bus keluaran 24 VDC dan mencegah propagasi gangguan di antara rel daya redundan.

T: Apakah SD831 memerlukan filter saluran eksternal untuk memenuhi standar keselamatan kelistrikan? J: Tidak. Desain filter internal SD831 memenuhi kriteria keselamatan kelistrikan dan fungsional EN 50178, EN 61131-2, dan UL 508 tanpa pemasangan filter saluran listrik jaringan eksternal.

Panduan Pemasangan di Lapangan

Pasang SD831 secara vertikal pada rel DIN standar 35 mm di dalam enklosur. Pertahankan jarak bebas pemasangan horizontal minimum 15 mm antara unit perangkat keras yang berdekatan dan jarak bebas vertikal minimal 40 mm di atas dan di bawah rumah modul untuk memungkinkan pendinginan konvektif tanpa hambatan selama pengoperasian pada suhu lingkungan tinggi.

Rutekan kabel catu daya jaringan yang masuk dan kabel distribusi sekunder 24 VDC melalui kanal kabel khusus yang terpisah untuk menghilangkan kopling kapasitif. Kupas isolasi sesuai spesifikasi produsen, dan pastikan semua sekrup blok terminal dikencangkan dengan kuat tanpa memperlihatkan konduktor kabel telanjang. Hubungkan struktur rel DIN ke batang pembumian kabinet pusat menggunakan tali pembumian berpenampang besar dan impedansi rendah untuk memastikan penekanan derau yang optimal.
