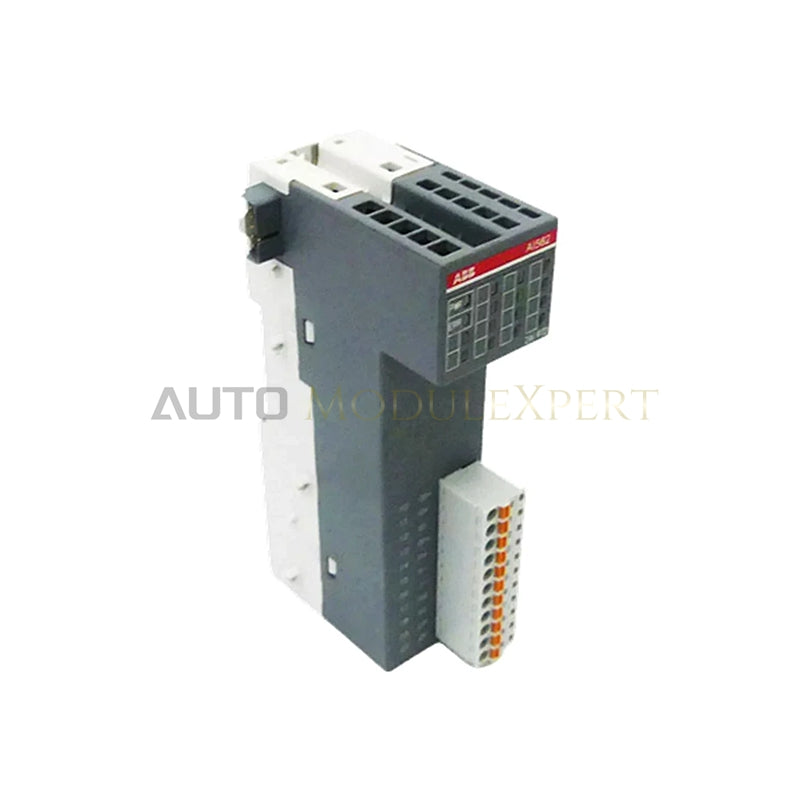

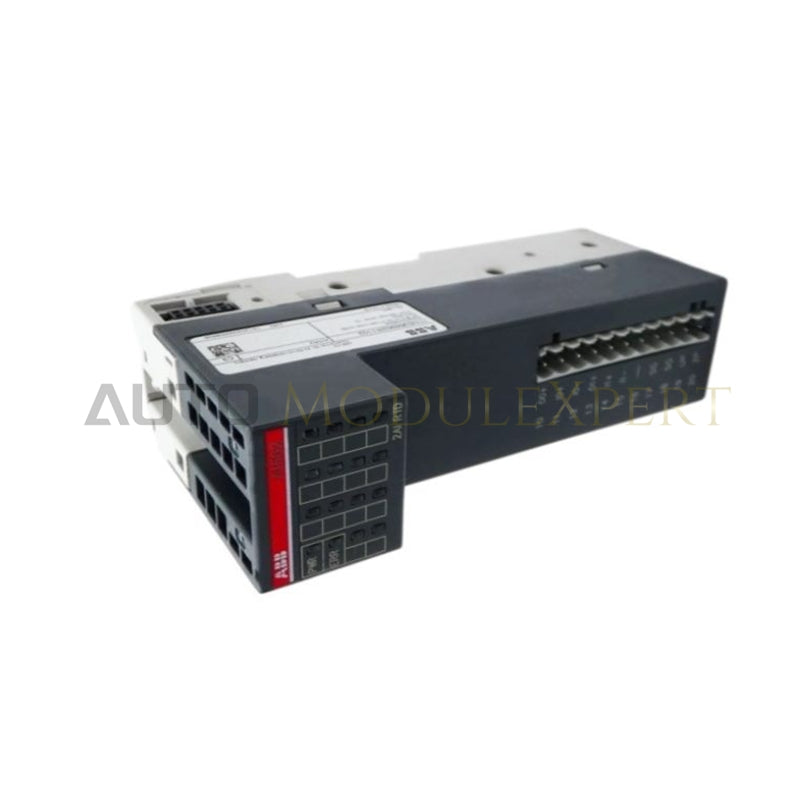

Modul Input Analog ABB AI562
ABB AI562 (Nomor Pesanan: 1TNE968902R1102) adalah modul input analog 2 kanal yang dirancang untuk seri I/O S500-eCo dalam platform PLC AC500-eCo. Modul ini menyediakan pengukuran suhu dan resistansi melalui koneksi langsung dengan Resistance Temperature Detectors (RTD) dan sensor resistansi. Dengan resolusi konversi 15 bit plus tanda, modul mengonversi sinyal analog menjadi data digital untuk diproses oleh pengontrol pusat dalam sistem otomasi ringkas.
Penanganan Sinyal dan Pengawatan Sensor
Modul mendukung konfigurasi pengawatan sensor 2-kawat dan 3-kawat untuk sensor Pt100, Pt1000, Ni100, dan Ni1000, serta rentang resistansi langsung 150 Ohm dan 300 Ohm. Kedua kanal inputnya tersusun dalam satu grup yang tidak terisolasi, berbagi referensi bersama sekaligus mempertahankan isolasi galvanis 500 VDC antara grup input dan sirkuit internal modul.
Kondisi Pemasangan dan Pengoperasian
Dirancang untuk dipasang pada rel DIN 35 mm atau dengan sekrup, modul ini dilengkapi blok terminal 11 pin yang dapat dilepas untuk mempermudah pengawatan di lapangan dan penggantian. Pembuangan panas bervariasi menurut revisi perangkat keras, dengan kebutuhan daya hingga 1.1 W (0.6 W untuk revisi E0 atau yang lebih baru). Rentang suhu pengoperasian bergantung pada orientasi pemasangan, yaitu 0 deg C hingga +60 deg C untuk pemasangan horizontal dan hingga +40 deg C untuk pemasangan vertikal.
| Parameter | Spesifikasi |
|---|---|
| Model | AI562 |
| Merek | ABB |
| Nomor Pesanan | 1TNE968902R1102 |
| Seri Produk | S500-eCo |
| Jenis Produk | Modul Input Analog |
| Jumlah Input | 2 |
| Jenis Input | Pengukuran RTD dan resistansi |
| Sensor yang Didukung | Pt100, Pt1000, Ni100, Ni1000 |
| Rentang Pengukuran Resistansi | 150 Ohm, 300 Ohm |
| Pengawatan Sensor | 2-kawat, 3-kawat |
| Resolusi Konversi | 15 bit plus tanda |
| Resolusi Suhu | 0.1 deg C |
| Resolusi Resistansi | 5.4 mOhm (rentang 150 Ohm), 10.8 mOhm (rentang 300 Ohm) |
| Waktu Konversi A/D | 190 ms per kanal |
| Tegangan Catu Daya Proses | 24 VDC |
| Isolasi Galvanis | 500 VDC (grup input ke logika) |
| Peringkat Perlindungan | IP20 |
| Suhu Pengoperasian | 0 deg C hingga +60 deg C (horizontal), 0 deg C hingga +40 deg C (vertikal) |
| Dimensi | 135 mm x 34 mm x 74 mm |
| Berat Bersih | 0.12 kg |
Pertanyaan yang Sering Diajukan
T: Jenis sensor RTD apa yang dapat dihubungkan ke ABB AI562? J: Modul mendukung sensor RTD Pt100, Pt1000, Ni100, dan Ni1000, serta pengukuran resistansi langsung dalam rentang 150 Ohm dan 300 Ohm.
T: Apakah kedua kanal input saling terisolasi? J: Tidak, kedua kanal analog termasuk dalam satu grup bersama dan tidak saling terisolasi, meskipun grup itu sendiri terisolasi secara galvanis dari sirkuit logika modul hingga 500 VDC.
T: Bagaimana orientasi pemasangan memengaruhi batas suhu pengoperasian? J: Modul mendukung rentang suhu lingkungan pengoperasian 0 deg C hingga +60 deg C jika dipasang secara horizontal, tetapi suhu pengoperasian maksimum berkurang menjadi +40 deg C untuk pemasangan vertikal.
