Perkenalkan

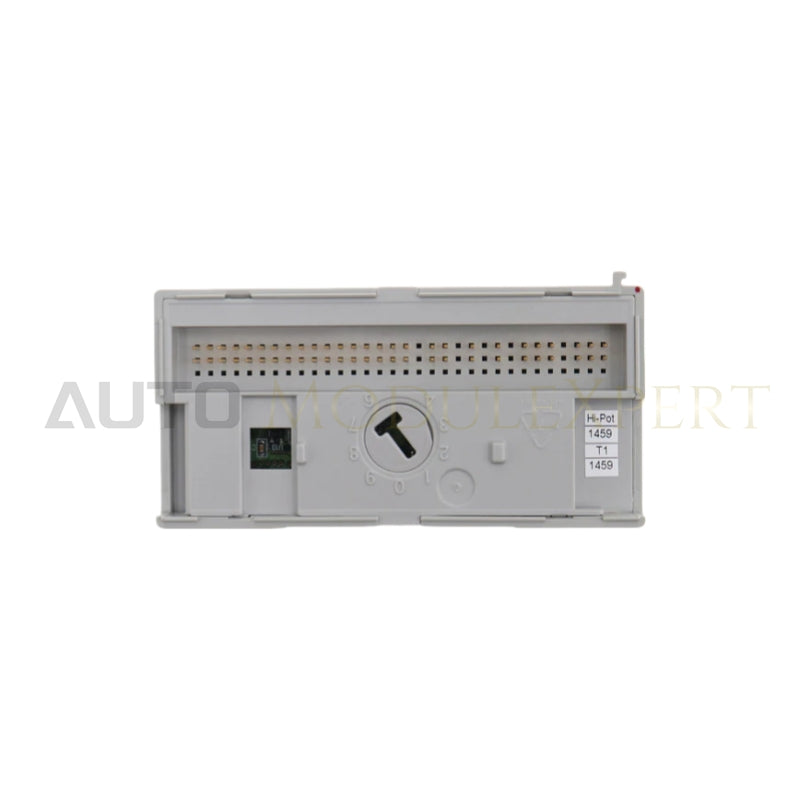

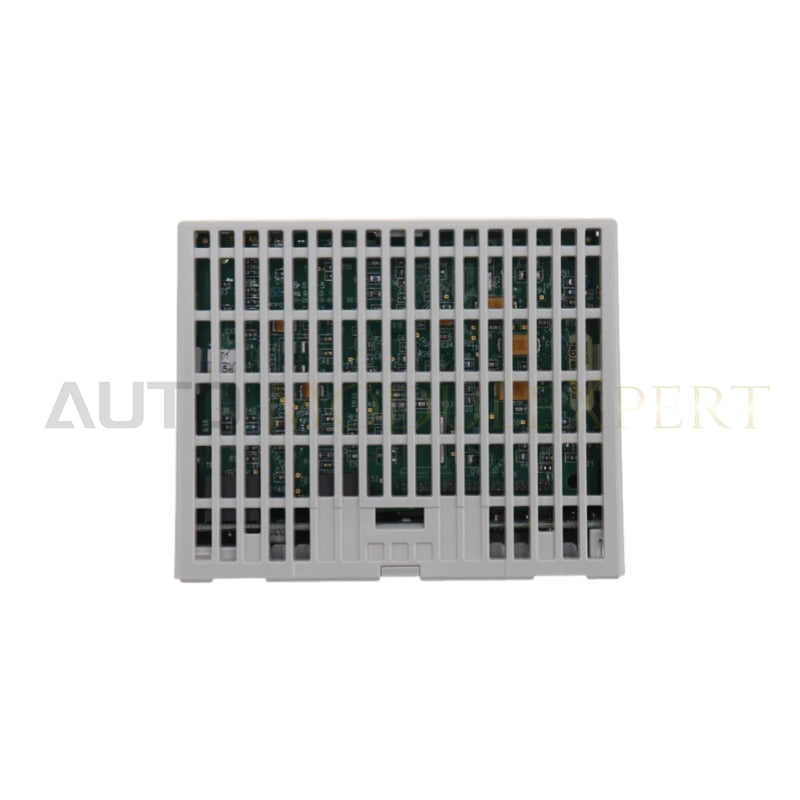

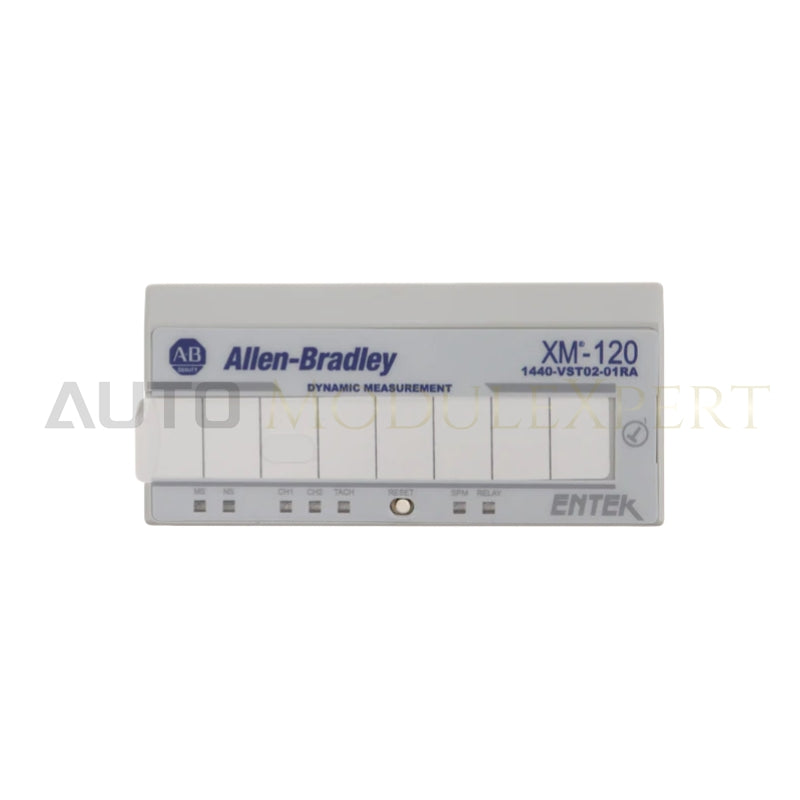

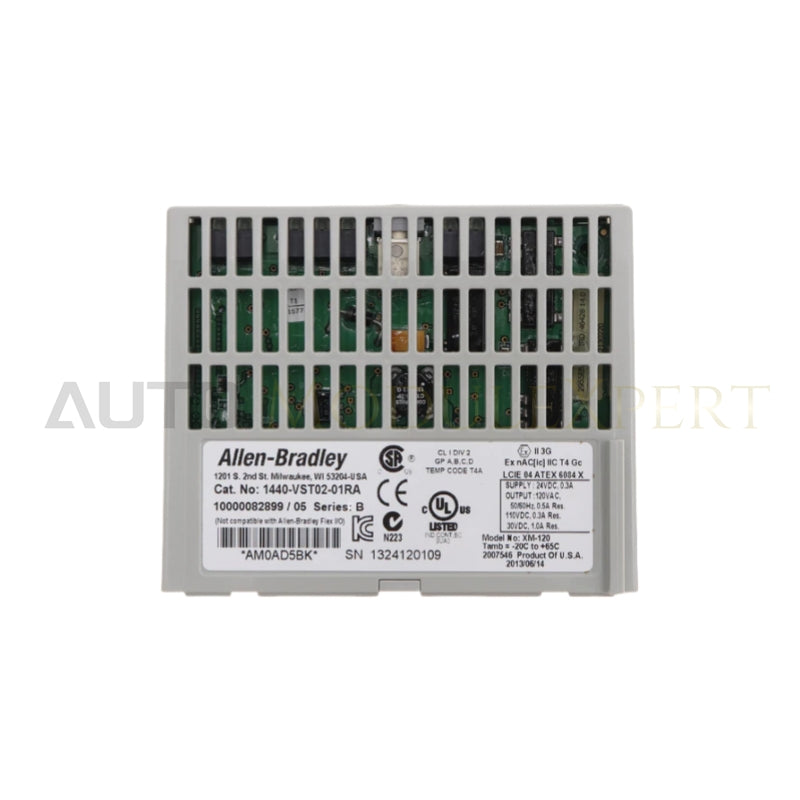

Modul Eksentrisitas XM-120 adalah perangkat pemantauan 2 saluran yang dirancang khusus untuk mendeteksi dan menganalisis eksentrisitas pada mesin berputar. Sebagai bagian dari Seri Allen-Bradley™ XM®, modul ini dipasang pada rel DIN dan menawarkan kemampuan pemantauan kondisi dan perlindungan yang serbaguna.

XM-120 dapat berfungsi secara mandiri sebagai unit tunggal atau terintegrasi mulus dengan Programmable Logic Controllers (PLC) dan berbagai jaringan sistem kontrol, memberikan kinerja yang fleksibel dan andal dalam kedua skenario tersebut. Baik digunakan secara terpisah maupun sebagai bagian dari sistem yang lebih besar, XM-120 dirancang untuk memberikan pemantauan yang tepat dan konsisten, menjadikannya alat penting untuk menjaga integritas operasional peralatan berputar.

Spesifikasi

Daya

• Voltase: +21.6 hingga +26.4V DC
• Konsumsi Modul:
  • Tipikal: 175 mA
  • Maksimum: 300 mA
• Produksi Panas:
  • Maksimum: 7 Watt (24 BTU/jam)
  • Tipikal: 4 Watt (14 BTU/jam)
• Isolasi: Terisolasi 24V DC, dapat dikonfigurasi pengguna dengan pengkabelan

Kondisi Sinyal

• Respons Frekuensi:
  • Celah: 0.0039 hingga 20 Hz (0.235 hingga 1200 cpm)
  • Celah: 0 hingga 20 Hz (0 hingga 1200 cpm)
• Akurasi: ±1% dari pengukuran
• Level Kebisingan: 8 mV RMS
• Suhu yang Ditentukan: Suhu sekitar +25°C (+77°F)

Transduser

• Bentuk Gelombang:
  • Rentang Amplitudo: ±21 V
  • Eksentrisitas Puncak-ke-puncak, Celah Maksimum, Celah Minimum: 5.2 mV
• Resolusi: 5.2 mV
• Ukuran Blok: 256, 512, 1024, 2048
• Periode: 5 hingga 800 detik

Lingkungan

• Suhu Operasi: -20 hingga +65°C (-4 hingga +149°F)
• Suhu Penyimpanan: -40 hingga +85°C (-40 hingga +185°F)
• Kelembaban Relatif: 95% tanpa kondensasi
• Pelapisan Konformal: Semua papan sirkuit tercetak dilapisi secara konformal sesuai dengan IPC-A-610C.

Fisik

• Dimensi:
  • Tinggi: 3,8 in (97 mm)
  • Lebar: 3,7 in (94 mm)
  • Kedalaman: 3,7 in (94 mm)
• Torsi Sekrup Terminal: 7 pound-inches (0.6 Nm)
