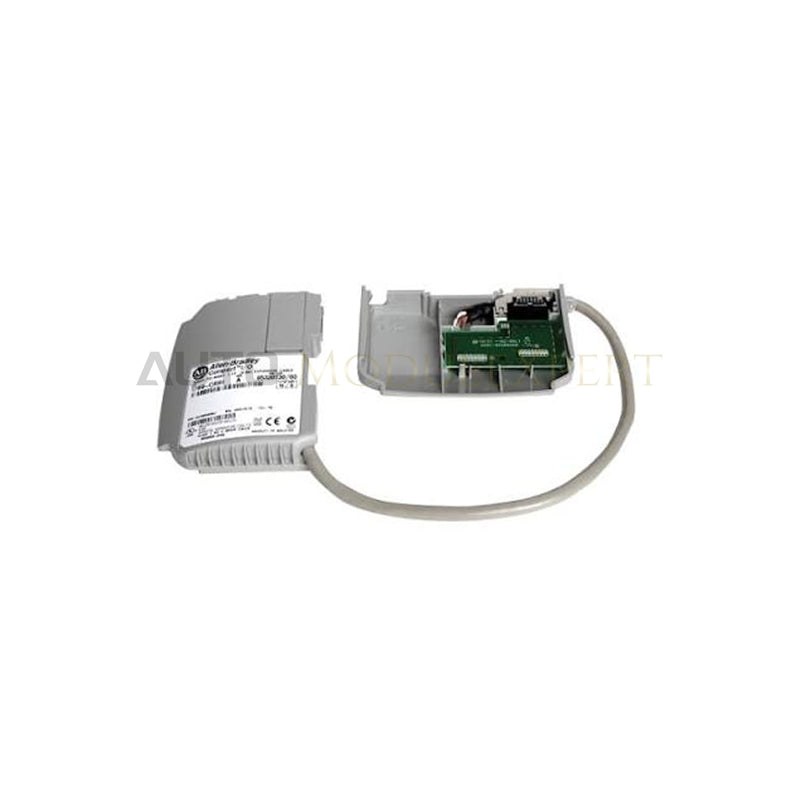

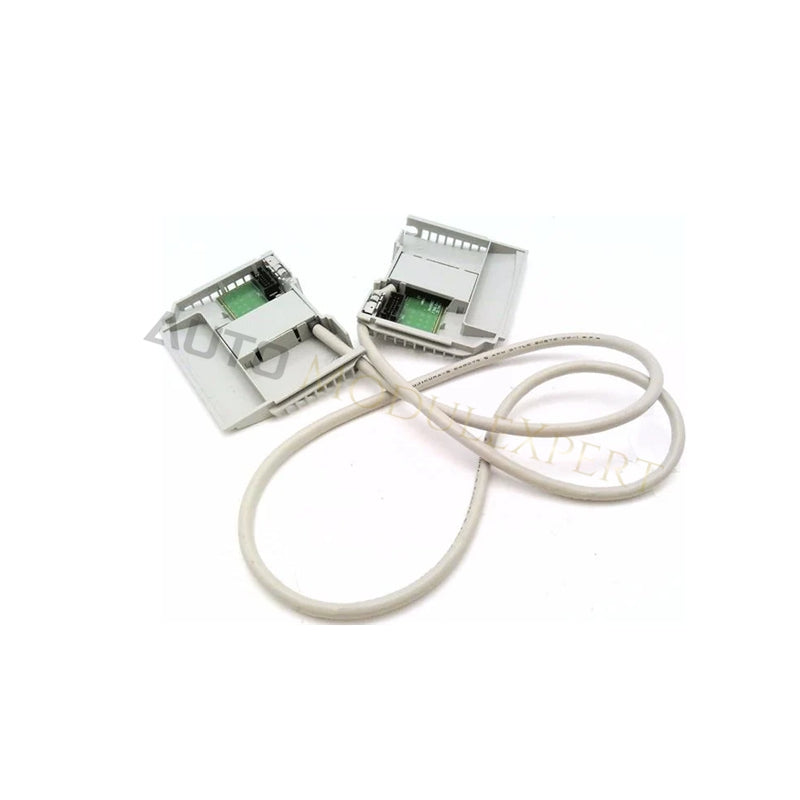

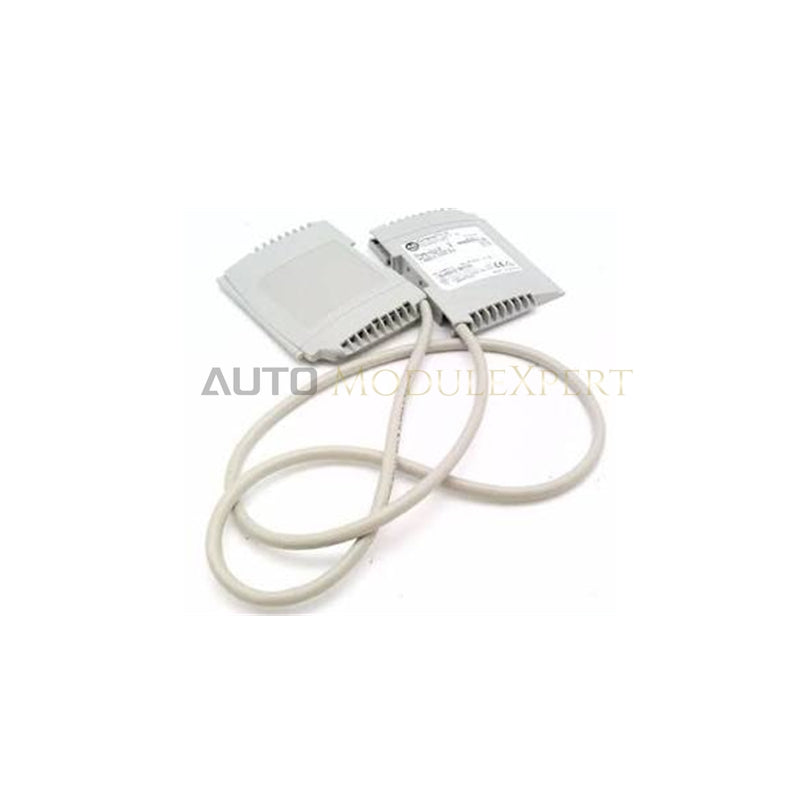

Kabel Ekspansi Bus CompactLogix Allen-Bradley 1769-CLL3

Allen-Bradley 1769-CLL3, yang juga tercatat sebagai Kabel Ekspansi Bus Compact I/O 1769-CLL3, berfungsi sebagai komponen perangkat keras khusus untuk interkoneksi rak kiri-ke-kiri dalam sistem ekspansi CompactLogix. Kabel ini memperluas bus backplane lokal melintasi bank modul Compact I/O yang terpisah, sehingga memungkinkan transfer data tanpa memerlukan pengontrol tambahan.

Spesifikasi Perangkat Keras

Kinerja Komunikasi Bus Backplane

Modul ini mempertahankan integritas sinyal di seluruh tautan komunikasi bus backplane yang menghubungkan bank sasis Compact I/O 1769 yang berdekatan. Pelindung konduktor internal meminimalkan kopling derau dan crosstalk selama transmisi data berkecepatan tinggi antara pengontrol utama dan modul I/O jarak jauh. Dengan memperluas bus backplane fisik, rakitan ini mempertahankan throughput deterministik dan pewaktuan bus yang konsisten di seluruh bank modul yang diperluas.

Pertanyaan yang Sering Diajukan

T: Apakah kabel 1769-CLL3 dapat dipasang dengan orientasi kanan-ke-kiri atau kanan-ke-kanan?

J: Tidak. Kabel ini memiliki konektor fisik berkunci yang dirancang khusus untuk orientasi bank kiri-ke-kiri. Membalik orientasi koneksi menyebabkan ketidakselarasan mekanis dan mencegah kontak pin yang tepat pada penutup ekspansi bus.

T: Apakah kabel ekspansi memerlukan catu daya eksternal?

J: Tidak. Kabel ini berfungsi sebagai ekstensi backplane pasif dan menyalurkan daya langsung dari modul catu daya sistem melalui pita bus lokal.

Panduan Pemasangan di Lapangan

Pasang bank Compact I/O 1769 yang berdekatan pada rel DIN standar 35 mm atau permukaan panel datar sebelum memasang kabel ekspansi. Pastikan jarak total antara penutup ujung kiri kedua bank tidak melebihi panjang fisik kabel, yaitu 1 m. Sejajarkan rumah konektor berkunci dengan port ekspansi backplane sisi kiri pada bank modul target, lalu tekan dengan kuat hingga mekanisme pengunci terpasang sepenuhnya. Arahkan kabel melalui saluran kabel khusus dan pisahkan dari kabel daya bertegangan tinggi, kabel motor, serta penggerak frekuensi variabel untuk menghindari interferensi elektromagnetik. Pertahankan radius tekuk minimum di sepanjang jalur kabel untuk mencegah kelelahan konduktor dan tekanan pada antarmuka konektor.
