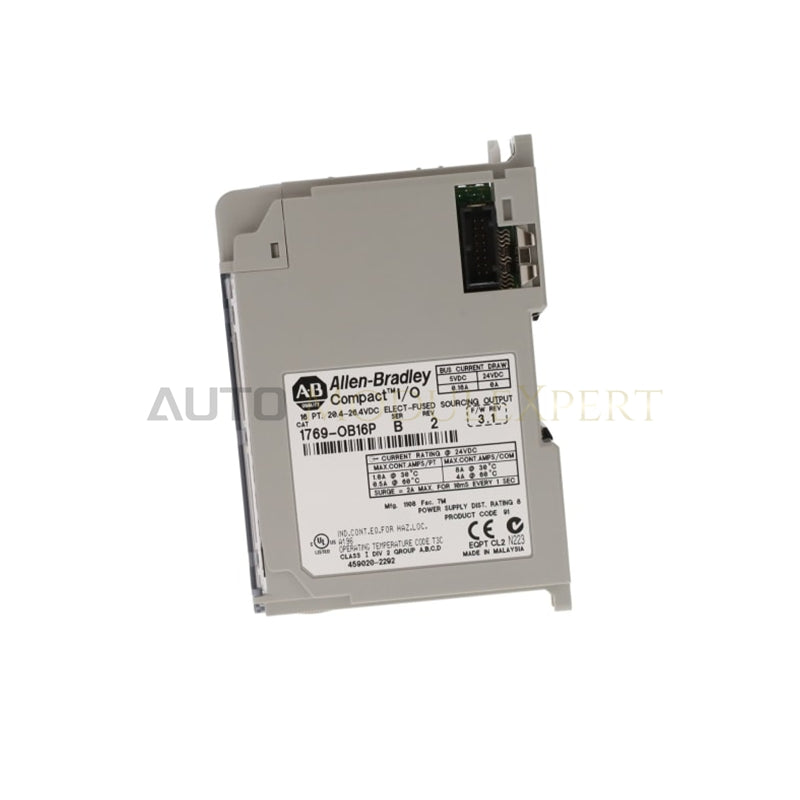

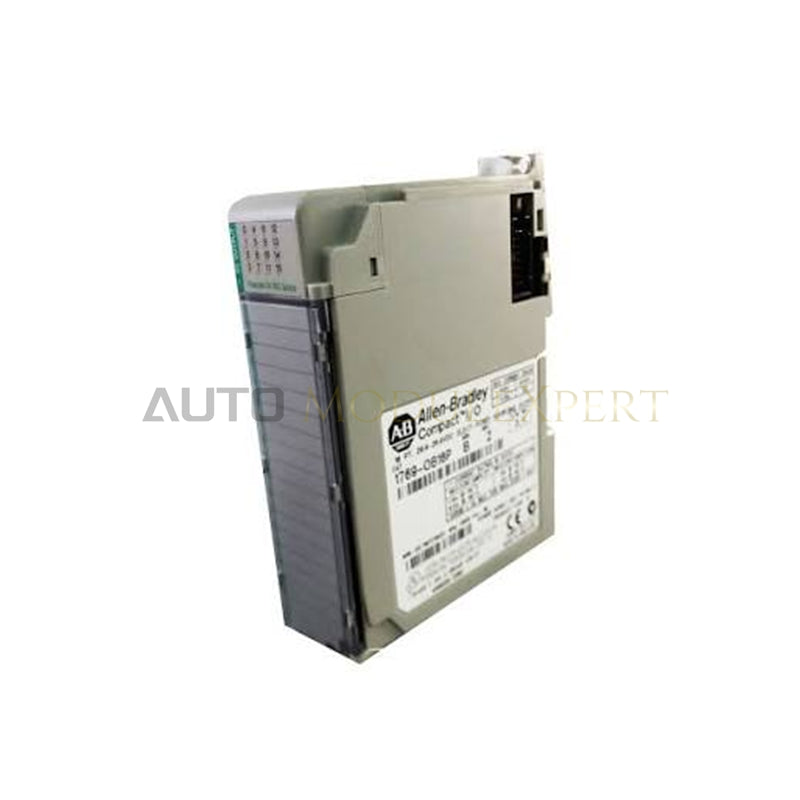

Modul Output Allen-Bradley 1769-OB16P CompactLogix
Allen-Bradley 1769-OB16P, yang juga dikatalogkan sebagai modul output 1769-OB16P, berfungsi sebagai komponen perangkat keras khusus untuk eksekusi sinyal digital solid-state 24 VDC dalam platform kontrol CompactLogix.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | 1769-OB16P |
| Merek | Allen-Bradley |
| Asal | Amerika Serikat |
| Berat | 0.56 lbs (0.26 kg) |
| Dimensi | Faktor bentuk CompactLogix 1769 standar |
| Suhu Operasi | 0 hingga +60 deg C |
| Konsumsi Daya | Arus backplane 160 mA pada 5.1 VDC (disipasi daya ~4.5 W) |
| Jenis Output | 16 output DC solid-state sourcing (1 grup) |
| Rentang Tegangan Operasi | 20.4 hingga 26.4 VDC (kategori nominal 5 hingga 30 VDC) |
| Arus Output per Titik | 0.50 A pada 60 deg C (rating puncak 1.0 A pada 30 deg C) |
| Arus Kontinu per Modul | 4.0 A pada 60 deg C (maksimum 8.0 A pada 30 deg C) |
| Waktu Tunda Output | OFF ke ON: 1 ms / ON ke OFF: 2 ms |
| Batas Arus Lonjakan | 2 A selama 10 ms (dapat diulang setiap 2 detik) |
| Perlindungan Sirkuit | Perlindungan hubung singkat elektronik terintegrasi dengan reset otomatis |
| Rating Jarak Catu Daya | 8 modul |
| Tegangan Isolasi | 75 VDC kontinu antara kanal dan backplane |
Kecepatan & Determinisme Komunikasi Bus Backplane
Allen-Bradley 1769-OB16P mempertahankan pertukaran data deterministik melalui bus 1769 lokal, dengan konsumsi arus backplane 160 mA pada 5.1 VDC. Pemrosesan logika internal memperbarui status semua 16 kanal sourcing dengan cepat, menghasilkan waktu respons OFF ke ON dalam 1 ms dan ON ke OFF dalam 2 ms. Modul ini mengoordinasikan pelaporan status waktu nyata langsung ke prosesor CompactLogix dan MicroLogix 1500, serta mempertahankan kecepatan komunikasi bus backplane pada bank I/O berskala hingga rating jarak catu daya maksimum 8 modul. Kompatibilitas flash firmware memastikan operasi jabat tangan bus backplane yang lancar pada berbagai revisi seri perangkat keras.
Pertanyaan yang Sering Diajukan
T: Bagaimana perlindungan hubung singkat elektronik terintegrasi bekerja saat terjadi gangguan pada kabel lapangan?
J: Perlindungan hubung singkat elektronik internal mendeteksi kondisi arus berlebih pada kanal sourcing individual dan mematikan titik output yang terdampak untuk mencegah kerusakan modul, lalu mereset secara otomatis setelah gangguan teratasi dan suhu sirkuit menurun.
T: Berapa jarak maksimum yang diperbolehkan antara modul ini dan catu daya sistem CompactLogix?
J: 1769-OB16P memiliki rating jarak catu daya 8 modul, sehingga harus ditempatkan dalam jarak maksimal 8 slot dari catu daya sistem 1769 untuk mempertahankan level tegangan bus backplane yang sesuai.
Panduan Pemasangan di Lapangan
Matikan daya backplane sistem dan sumber catu daya sisi lapangan sebelum memasang atau melepas modul dari rakitan rel DIN. Kencangkan rumah modul menggunakan lubang sekrup pemasangan panel terintegrasi atau kait pengunci rel DIN. Sambungkan kabel lapangan ke blok terminal yang dapat dilepas menggunakan kabel tembaga padat atau serabut berukuran 22 hingga 14 AWG. Jauhkan jalur sinyal output DC lapangan dari konduktor daya AC bertegangan tinggi dan kabel penggerak frekuensi variabel untuk menekan interferensi elektromagnetik. Pastikan rel DIN dibumikan dengan benar untuk menjamin isolasi sinyal hingga rating kontinu 75 VDC.
