Ikhtisar

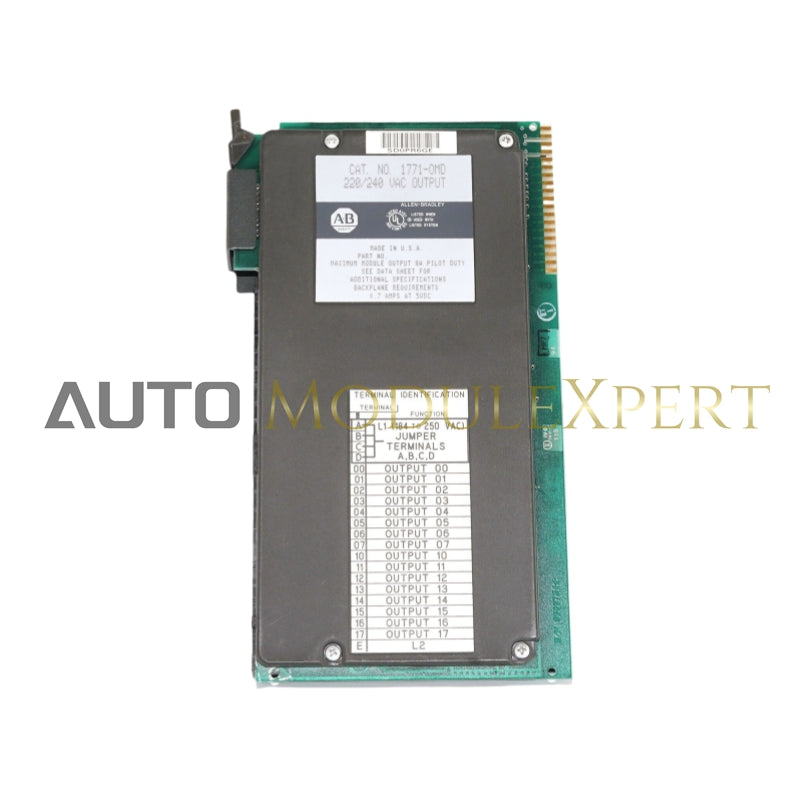

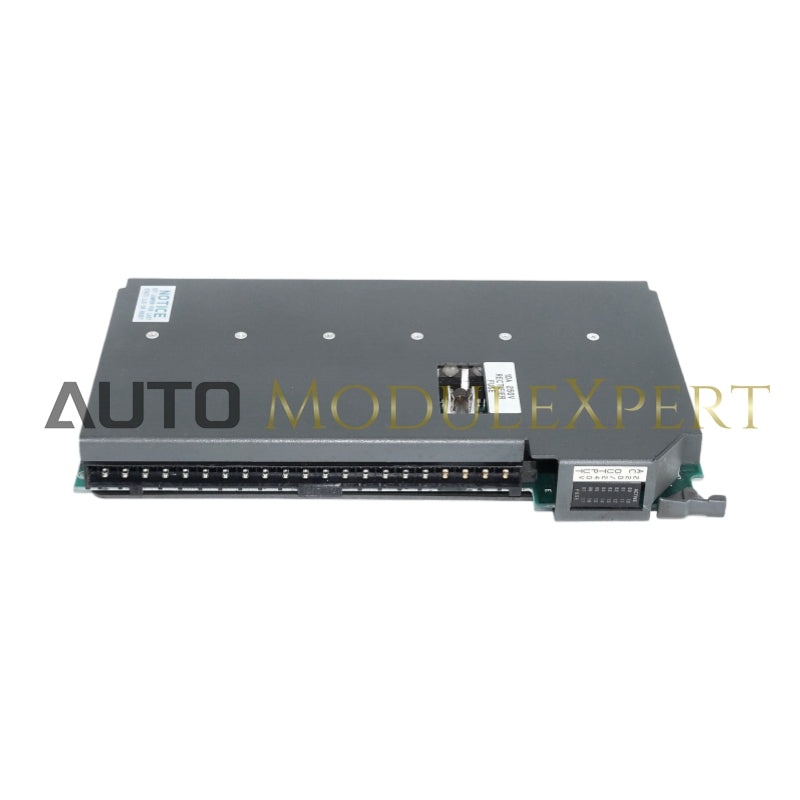

The Allen-Bradley 1771-OMD adalah Modul Output Digital AC yang dirancang untuk digunakan dengan seri PLC-5 dari pengendali logika terprogram. Modul ini menyediakan 16 saluran output dan dimaksudkan untuk dipasang di chassis I/O 1771.

Spesifikasi

• Output per Modul: 16
• Lokasi Modul:
  • 1771-A1B sampai A4B atau chassis I/O versi lebih baru
  • 1771-AM1, AM2 chassis I/O
• Rentang Tegangan Output: 184 sampai 250V AC @ 47 - 63Hz
• Rating Arus Output:
  • 2A per output (tidak boleh melebihi 8A per modul)
• Arus Surge (maksimum):
  • 25A per output selama 100ms, dapat diulang setiap 1 detik
  • 25A per modul selama 100ms, dapat diulang setiap 1 detik
• Arus Beban (minimum): 10mA per output @ 220V AC, 60Hz
• Penurunan Tegangan Saat On: 1,5V pada 2A (maks.)
• Arus Bocor Saat Off: 4mA per output @ 220V AC (maks.)
• Tunda Sinyal:
  • Dari Off ke On: 1,0ms
  • Dari On ke Off: 8,3-9,1ms @ 60Hz
• Disipasi Daya:
  • 17,3 Watt (maks.)
  • 3,7 Watt (min.)
• Disipasi Termal:
  • 59,0 BTU/jam (maks.)
  • 12,6 BTU/jam (min.)
• Arus Backplane: 700mA @ 5V DC ±5%
• Tegangan Isolasi: Memenuhi atau melebihi Standar UL 508 dan Standar CSA C22.2 No. 142.

Kondisi Lingkungan

• Suhu Operasional: 0° hingga 60°C (32° hingga 140°F)
• Suhu Penyimpanan: -40° hingga 85°C (-40° hingga 185°F)
• Kelembaban Relatif: 5 hingga 95% tanpa kondensasi

Konduktor

• Ukuran Kabel:
  • Maksimum stranded 14 gauge (2mm²)
  • Isolasi maksimum 3/64 inci (1,2mm)
• Penguncian:
  • Antara 2 dan 4
  • Antara 6 dan 8

Sekring

• Rating: Sekering penyearah 10A, 250V (1/4 x 1-1/4 inci), Littelfuse PN 322010 3AB

Lengan Pemasangan Lapangan

• Nomor Katalog Standar: 1771-WH
• Nomor Katalog Sekering Opsional: 1771-WHF, WHFB
• Torsi Sekrup Lengan Kabel: 7-9 inch pounds

Sertifikasi Badan

• Tersertifikasi CSA
• Tersertifikasi CSA Kelas I, Divisi 2, Grup A, B, C, D
• Terdaftar UL
• Bertanda CE untuk semua direktif yang berlaku

Instruksi Instalasi

• Nomor Dokumen: 1771-5.26
