Ikhtisar

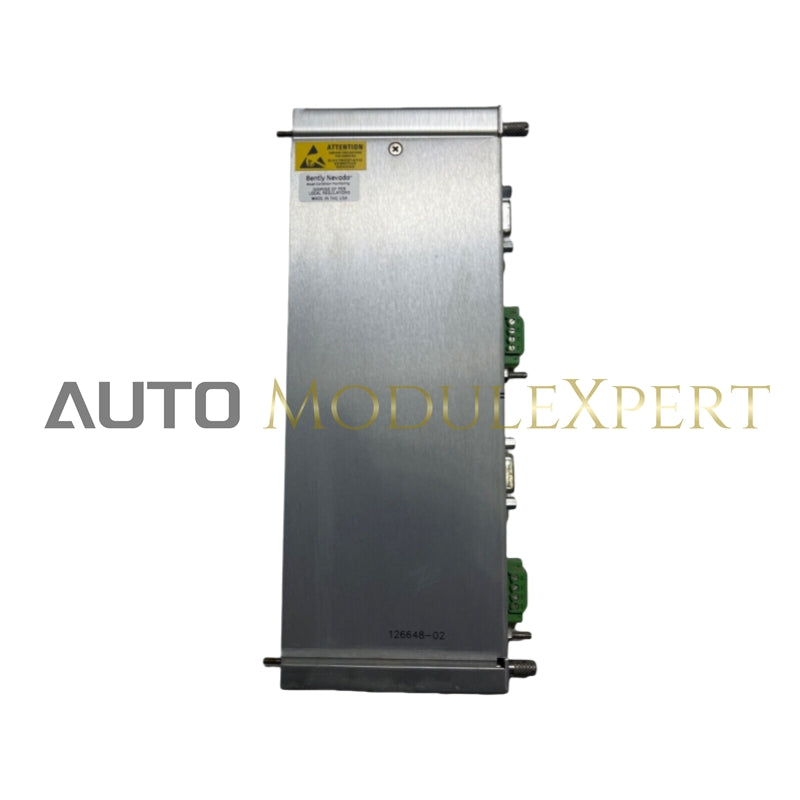

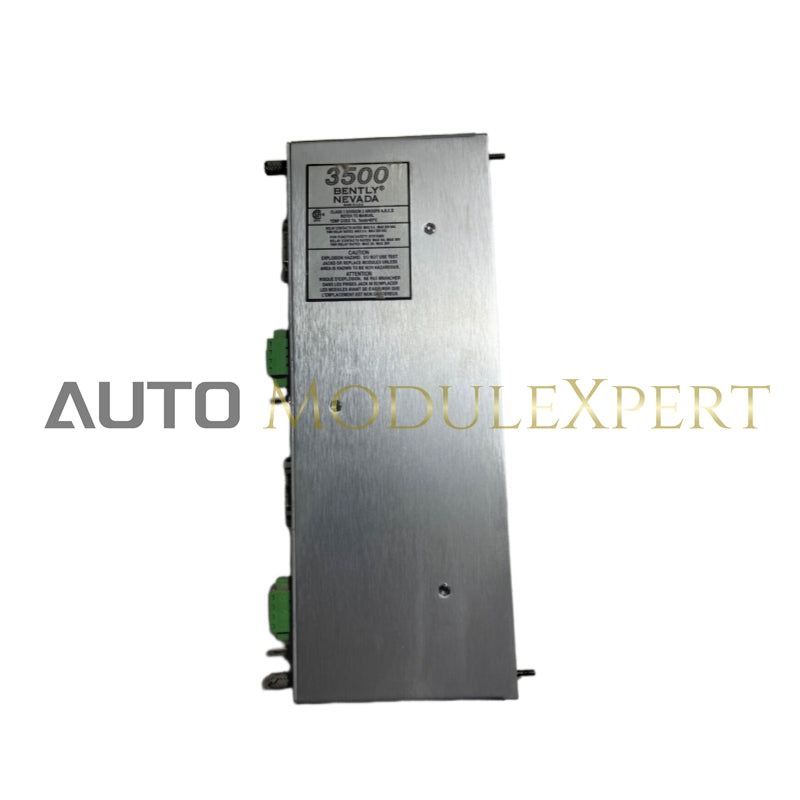

Modul Keyphasor Enhanced 3500/25 adalah modul setengah tinggi dengan dua saluran yang dirancang untuk menyediakan sinyal Keyphasor ke modul pemantau dalam Sistem Perlindungan Mesin 3500. Modul ini menerima sinyal masukan dari probe kedekatan atau pickup magnet dan mengubahnya menjadi sinyal Keyphasor digital. Sinyal ini menunjukkan kapan tanda Keyphasor pada poros bertepatan dengan transduser Keyphasor.

• Sistem mendukung hingga empat sinyal Keyphasor dalam konfigurasi normal, atau hingga delapan sinyal Keyphasor dalam konfigurasi berpasangan.

Spesifikasi

Input

• Konsumsi Daya:

  • 3,2 Watt tipikal

• Input Sinyal:

  • Menerima hingga dua sinyal transduser per Modul Keyphasor dari transduser probe kedekatan atau pickup magnet.
  • Rentang Sinyal Masukan:
    • Modul I/O tidak terisolasi: +0,8V hingga -21,0V
    • Modul I/O terisolasi: +5V hingga -11V
  • Sinyal yang melebihi rentang ini dibatasi secara internal oleh modul.
  • Pickup magnet pasif memerlukan kecepatan rotasi poros lebih dari 200 RPM (3,3 Hz).

• Impedansi Input:

  • 21,8 kΩ minimum

Output

• Impedansi Output:
  • 504 Ω maksimum impedansi keluaran buffered.

Catu Daya Transduser Keyphasor

• -24 Vdc, maksimum 40 mA per saluran.

Spesifikasi Lingkungan

• Suhu Operasi:

  • -30°C hingga +65°C (-22°F hingga +150°F) saat digunakan dengan Modul I/O Keyphasor (selain versi Penghalang Internal).
  • 0°C hingga +65°C (32°F hingga +150°F) saat digunakan dengan Modul I/O Penghalang Internal Keyphasor (Terminasi Internal).

• Suhu Penyimpanan:

  • -40°C hingga +85°C (-40°F hingga +185°F)

• Kelembapan:

  • 95%, tidak mengembun

Spesifikasi Mekanis

• Dimensi:

  • Tinggi: 241,3 mm (9,50 in)
  • Lebar: 24,4 mm (0,96 in)
  • Kedalaman: 103,1 mm (4,06 in)

• Berat:

  • 0,46 kg (1,01 lbs.)

• Persyaratan Ruang Rak:

  • 1 slot belakang setinggi penuh
