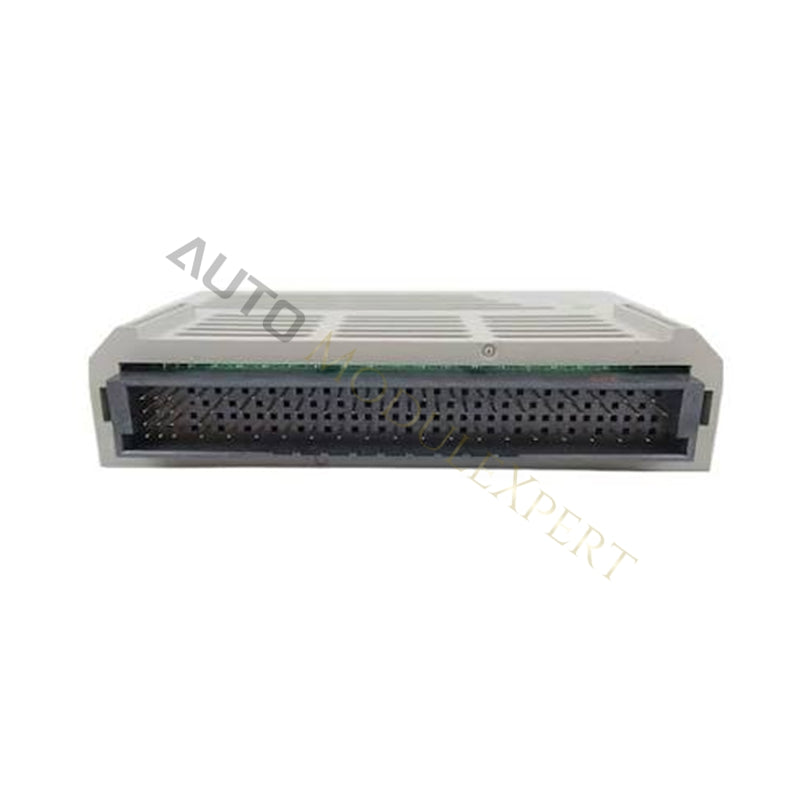

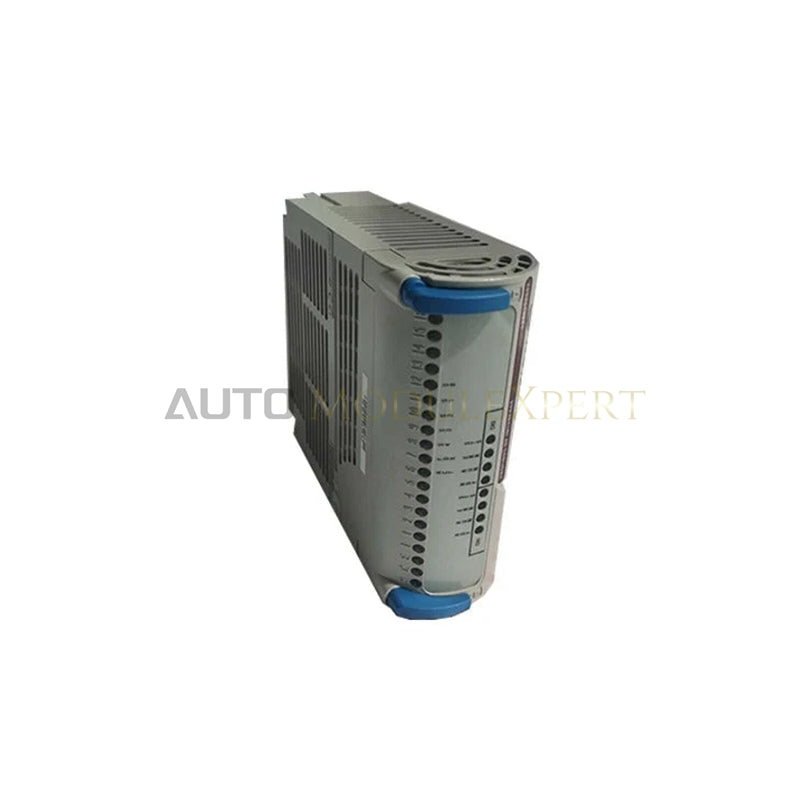

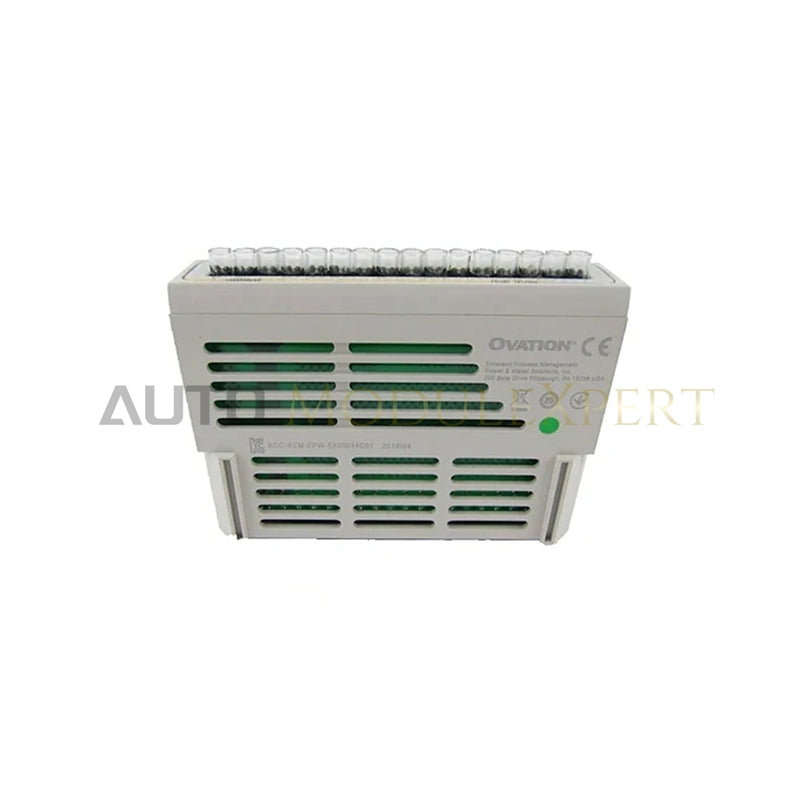

Emerson 5X00034G01 Ovation Digital Input Module

Emerson 5X00034G01, yang juga tercatat sebagai Modul Input Digital 5X00034G01, berfungsi sebagai komponen perangkat keras khusus untuk memantau status diskret tegangan tinggi dalam jaringan DCS Emerson Ovation. Modul ini dipasangkan dengan Modul Elektronik (seperti 1C31232G03) untuk menghubungkan perangkat lapangan yang beroperasi hingga 125 V AC/DC, dengan mengubah input biner tegangan tinggi menjadi sinyal logika terisolasi secara optik untuk diproses pengontrol pusat.

Spesifikasi Perangkat Keras

Isolasi Antarkanal dan Kinerja Isolasi Optik

Teknisi memasang modul personality 5X00034G01 langsung ke rakitan basis Ovation untuk memproses sinyal diskret tegangan tinggi tanpa mengurangi integritas sinyal. Tata letak input diferensial menekan derau common-mode pada jalur kabel lapangan yang panjang, sementara penghalang isolasi optik memisahkan potensial lapangan 125 V AC/DC dari sirkuit logika internal. Selain itu, penyekringan setiap kanal mengisolasi gangguan listrik secara lokal, sehingga korsleting satu kabel atau transien tegangan tidak mengganggu loop I/O di sebelahnya pada backplane pengontrol.

Pertanyaan yang Sering Diajukan

T: Bagaimana waktu respons 5X00034G01 berubah antara frekuensi saluran AC 50 Hz dan 60 Hz?

J: Sirkuit penyaringan internal menetapkan waktu respons deteksi status digital sekitar 80 ms pada 50 Hz dan 83.3 ms pada 60 Hz untuk memperhitungkan validasi zero-crossing pada satu siklus AC penuh.

T: Apa yang terjadi pada loop input di sebelahnya jika kabel lapangan mengalami korsleting pada satu kanal?

J: Masing-masing dari 16 kanal diferensial memiliki sekring inline tersendiri yang akan membuka saat terjadi kondisi arus berlebih, sehingga mengisolasi sirkuit yang mengalami gangguan dan menjaga 15 kanal lainnya tetap beroperasi.

Panduan Pemasangan di Lapangan

Pasang modul personality dengan kuat pada slot basis I/O yang ditetapkan hingga kait pengunci mekanis terpasang sepenuhnya pada antarmuka Modul Elektronik pasangannya. Arahkan kabel lapangan 125 V AC/DC melalui talang kabel terisolasi, dengan menjaga pemisahan fisik yang ketat dari kabel komunikasi DC tegangan rendah untuk mencegah interferensi silang EMI. Hubungkan pelindung kabel pada satu titik di batang bus ground bumi penutup. Pastikan semua fitting konduit NPT mencapai minimal 5 ulir penuh agar integritas struktural dan kontinuitas pembumian listrik tetap terjaga.
