Ikhtisar

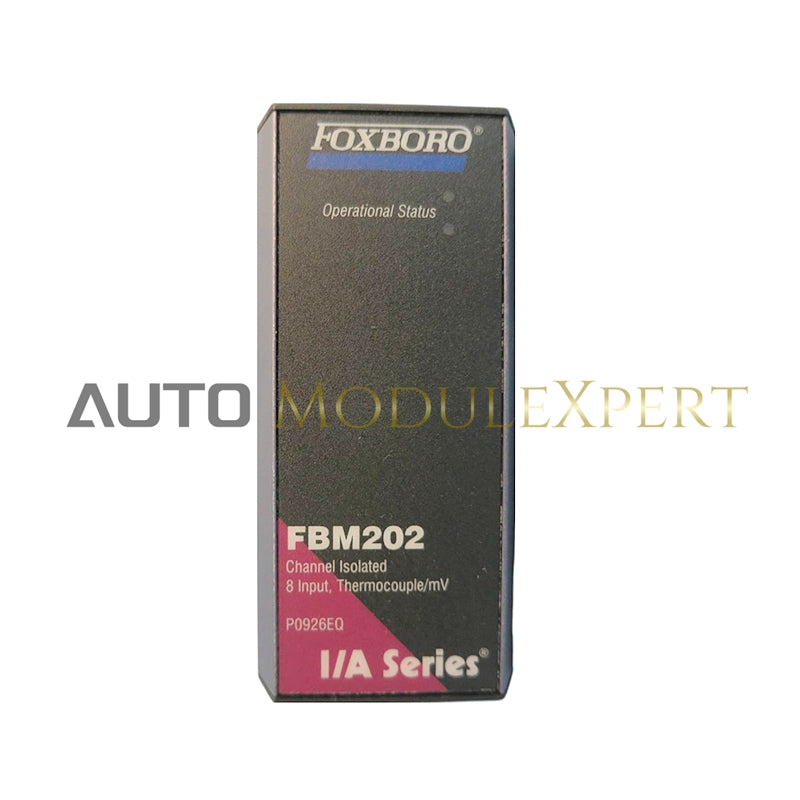

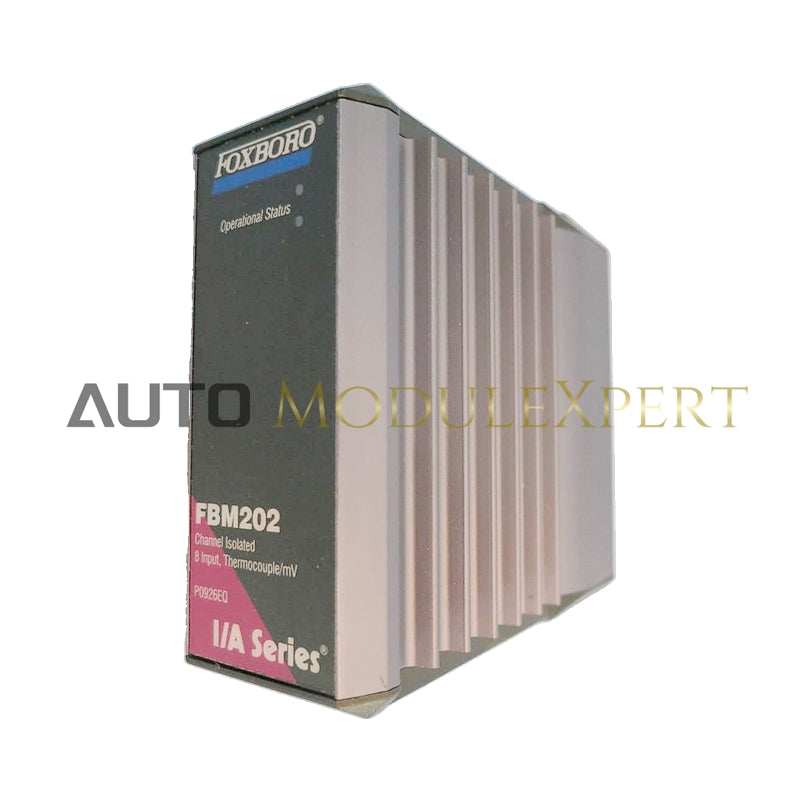

Modul Input Termokopel/mV FBM202 memiliki delapan saluran input termokopel/mV yang terisolasi dan satu saluran kompensasi sambungan referensi RTD. Modul ini mendukung berbagai jenis termokopel untuk pengukuran suhu, termasuk B, E, J, K, N, R, S, T, dan sinyal millivolt lainnya. Modul ini menawarkan isolasi galvanik untuk setiap saluran dan termasuk deteksi kerusakan termokopel. Modul ini berkomunikasi melalui Fieldbus yang dapat diatur secara redundan untuk memberikan pembacaan suhu yang akurat dan opsi konfigurasi untuk integrasi sinyal.

Spesifikasi Fungsional

• Saluran Input
  • 8 saluran input thermocouple/mV terisolasi
  • 1 saluran kompensasi sambungan referensi RTD terisolasi
• Rentang Masukan
  • –10,5 hingga +69,5 mV dc (0 hingga 64000 hitungan mentah)
  • 71,419 mV = 65535 hitungan mentah (rentang penuh)
• Akurasi
  • Input Millivolt: ±0,03% dari rentang (±24 µV pada 25°C)
  • Saluran RTD: ±0,03% dari rentang
  • Keselarasan Sambungan Referensi RTD: ±0,25°C
  • Keselarasan Termokopel: ±0,25°C
  • Koefisien Temperatur: ±50 ppm/°C
  • Akurasi Pengukuran RTD: ±0,50°C (ketika menggunakan rakitan terminasi Foxboro)
• Impedansi Input Diferensial
  • 10 MΩ
• Tegangan Mode Umum
  • Hingga 30 V ac atau 60 V dc
• Periode Integrasi
  • Dapat dikonfigurasi melalui perangkat lunak
• Tegangan Sirkuit Terbuka
  • 250 mV dc melalui 10 MΩ (untuk saluran mV)
• Konversi A/D
  • Konverter Sigma-Delta untuk setiap saluran
• Deteksi Kerusakan Thermocouple
  • Nilai penuh ke atas
• Isolasi Saluran Masukan
  • Terisolasi galvanik dari semua saluran lain dan ground
  • Tahan 600 V ac selama 1 menit

Komunikasi

• Berkomunikasi dengan FCM atau FCP terkait melalui Fieldbus 2 Mbps yang redundan.

Persyaratan Daya

• Rentang Tegangan Masukan (Redundan)
  • 24 V dc ±5%, -10%
• Konsumsi
  • 3 W (maksimum)
• Pelepasan Panas
  • 3 W (maksimum)
• Kalibrasi
  • Tidak diperlukan kalibrasi untuk modul atau rakitan terminasi

Spesifikasi Lingkungan

• Suhu Operasi
  • Modul: -20 hingga +70°C (-4 hingga +158°F)
  • Perakitan Terminasi: -20 hingga +70°C (-4 hingga +158°F)
• Suhu Penyimpanan
  • -40 hingga +70°C (-40 hingga +158°F)
• Kelembaban Relatif
  • 5 hingga 95% (tanpa kondensasi)
• Ketinggian
  • Pengoperasian: -300 hingga +3.000 m (-1.000 hingga +10.000 ft)
  • Penyimpanan: -300 hingga +12.000 m (-1.000 hingga +40.000 ft)
• Kontaminasi
  • Cocok untuk lingkungan Kelas G3 (Keras) sesuai Standar ISA S71.04
• Ketahanan Getaran
  • 0,75 m/s² (5 hingga 500 Hz)

Spesifikasi Fisik

• Dimensi Modul
  • Tinggi: 102 mm (4 in)
  • Lebar: 45 mm (1,75 in)
  • Kedalaman: 104 mm (4,11 in)
  • Tinggi dengan lug pemasangan: 114 mm (4,5 in)
• Berat
  • Modul: 284 g (10 oz)
  • Perakitan Terminasi:
    • Tipe Kompresi (Terpasang pada Rel DIN): 159 g (0,35 lb)
    • Tipe Kompresi (Terpasang pada Baseplate): 245 g (0,57 lb)
    • Tipe Ring Lug: 204 g (0,45 lb)

Kabel Terminasi

• Panjang Kabel
  • Hingga 30 m (98 ft)
• Bahan Kabel
  • Poliuretan atau Low Smoke Zero Halogen (LSZH)
• Tipe Kabel
  • Tipe 2
• Koneksi Kabel
  • FBM Baseplate End: D-subminiatur 37-pin
  • Akhir Perakitan Terminasi: D-subminiature 25-pin

Konstruksi Perakitan Terminasi

• Bahan
  • DIN Rail Mounted TAs: Poliamida (PA), kompresi, dan ring lug
  • Baseplate Mounted TAs: Polikarbonat/Akrilonitril Butadiena Stirena (PC/ABS), kompresi

Koneksi Terminasi Lapangan

• Ukuran Kabel Tipe Kompresi Terpasang pada Rel DIN
  • Padat/Berserat/AWG: 0,2 hingga 4 mm² (24 hingga 12 AWG)
  • Berserat dengan Ferrule: 0,2 hingga 2,5 mm² dengan atau tanpa kerah plastik
• Ukuran Kabel Tipe Kompresi Terpasang pada Baseplate
  • Padat/Berserat/AWG: 0,2 hingga 1,5 mm² (24 hingga 16 AWG)
  • Berserat dengan Ferrule: 0,25 hingga 0,75 mm² (dengan kerah plastik)
  • 0,25 hingga 1,5 mm² (tanpa kerah plastik)
• Ukuran Kabel Ring Lug
  • #6 konektor ukuran (0,375 in/9,5 mm)
  • 0,5 hingga 4 mm² (22 AWG hingga 12 AWG)
