Ikhtisar

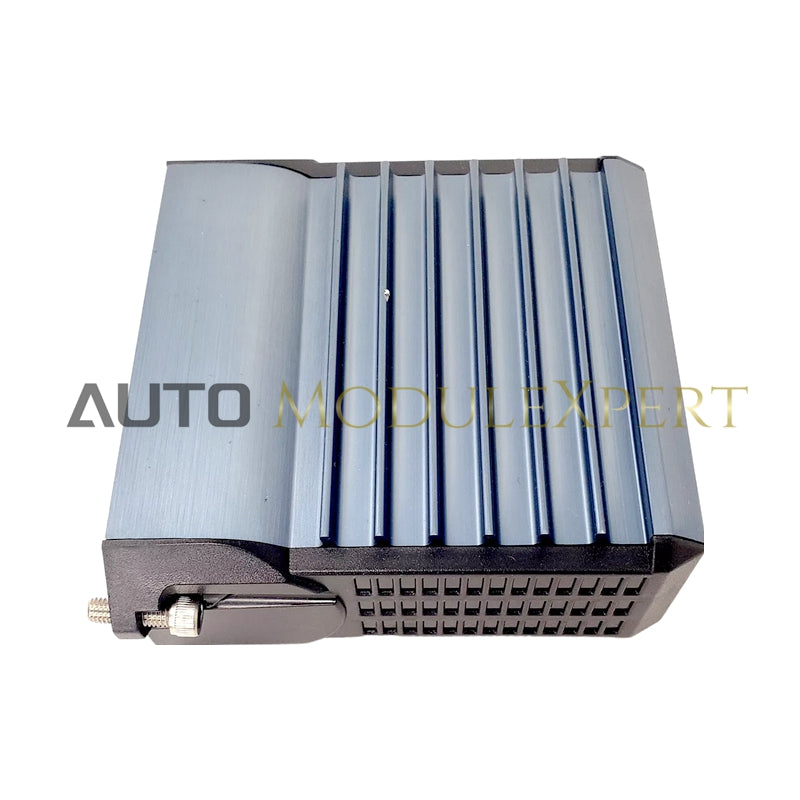

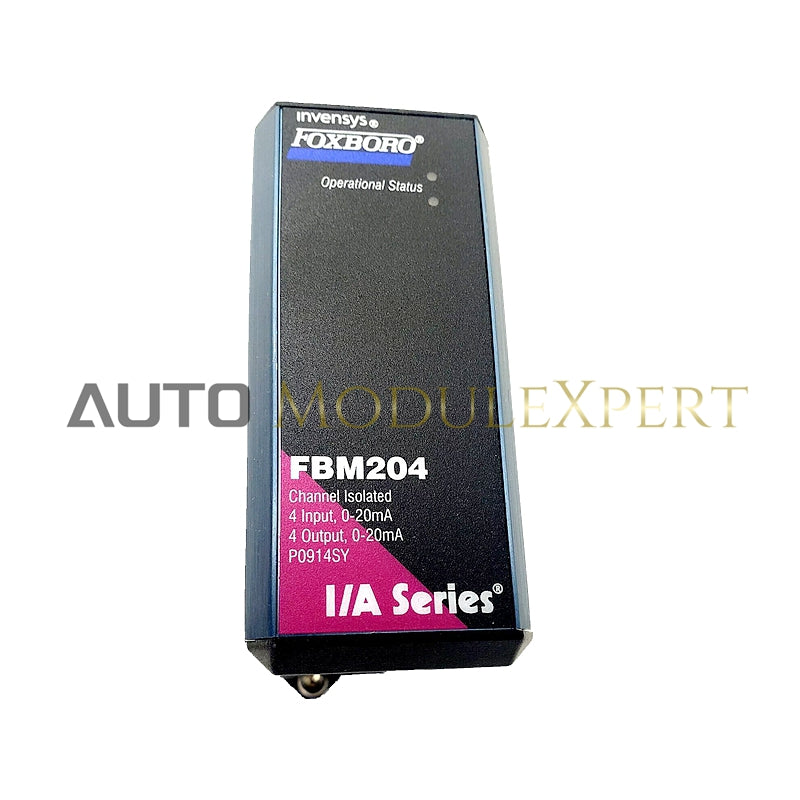

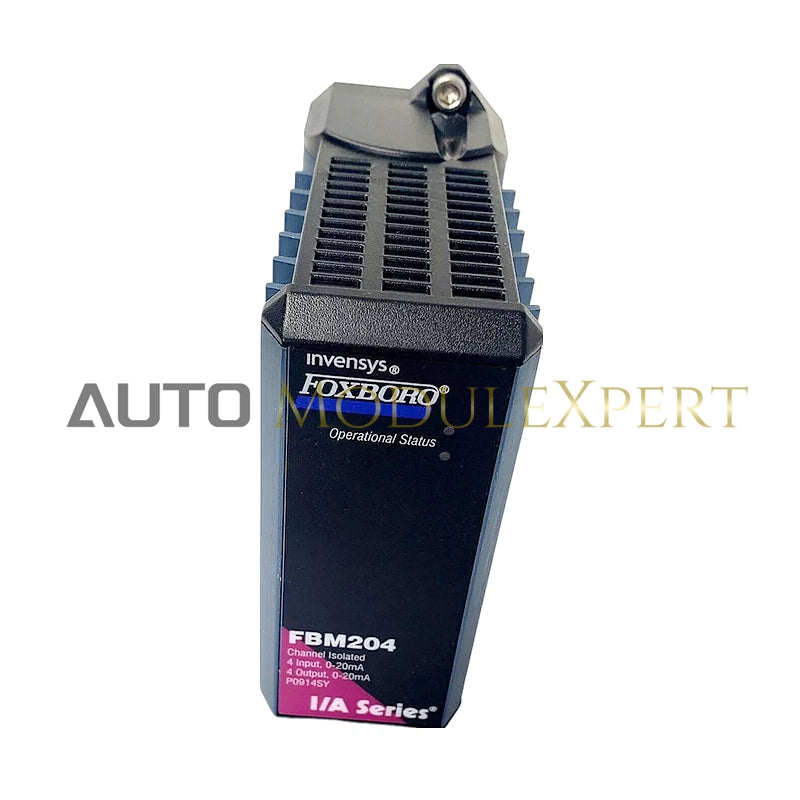

The FBM204 adalah Modul I/O canggih yang menampilkan saluran masukan dan keluaran 0 hingga 20 mA, dirancang untuk konversi sinyal presisi tinggi dan integrasi mulus dengan sensor lapangan di lingkungan industri.

Fitur

• Saluran Masukan dan Keluaran
  • Empat saluran masukan analog dc 20 mA
  • Empat saluran keluaran analog dc 20 mA
  • Saluran terisolasi galvanik untuk operasi independen
• Konversi Sinyal dan Akurasi
  • Akurasi tinggi dengan ±0,03% dari rentang untuk saluran masukan dan keluaran
  • Konversi A/D Sigma-Delta untuk saluran masukan
  • Saluran keluaran dengan resolusi 13-bit
• Manfaat Lingkungan dan Operasional
  • Desain tangguh cocok untuk lingkungan Kelas G3
  • Fleksibilitas kabel perangkat lapangan dengan fungsi tegangan kepatuhan dan ukuran kawat
  • Beban output maksimum: 750 Ω
  • Perlindungan terhadap hubung singkat dan arus lebih
  • Kompatibilitas Protokol HART® untuk integrasi mulus dengan perangkat yang mendukung HART
• Opsi Konfigurasi
  • Periode integrasi dan waktu konversi yang dapat dikonfigurasi
  • Batas Laju Perubahan dapat diatur untuk perilaku sinyal yang terkendali
  • Opsi konfigurasi fail-safe (Hold/Fallback)

Spesifikasi Masukan/Keluaran

• Saluran Input
  • Akurasi: ±0,03% dari rentang
  • Impedansi Masukan: 61,5 Ω (nominal)
  • Penolakan Mode Umum: >100 dB pada 50 atau 60 Hz
  • Jarak Kabel Perangkat Lapangan: Bergantung pada tegangan kepatuhan dan ukuran kawat
• Saluran Output
  • Akurasi: ±0,03% dari rentang
  • Beban Output: Maksimum 750 Ω
  • Penundaan Pemrosesan Output: Maksimum 30 ms
  • Jarak Kabel Perangkat Lapangan: Bergantung pada tegangan kepatuhan dan ukuran kawat

Spesifikasi Fisik

• Dimensi Modul
  • Tinggi: 102 mm (4 in), 114 mm (4,5 in) termasuk penyangga pemasangan
  • Lebar: 45 mm (1,75 in)
  • Kedalaman: 104 mm (4,11 in)
  • Berat: 284 g (10 oz)
• Rangkaian Terminasi
  • Tipe Kompresi: 159 g (0,35 lb)
  • Tipe Ring Lug: 204 g (0,45 lb)
• Opsi Pemasangan
  • Pemasangan rel DIN (horizontal atau vertikal)
  • Dipasang secara horizontal pada rak 19 inci menggunakan kit pemasangan

Informasi Tambahan

• Pemasangan Modul:
  • Modul FBM204 dipasang pada pelat dasar, dengan opsi pemasangan pada rel DIN atau struktur pemasangan konversi Seri 100.
• Perakitan Terminasi:
  • Pemasangan rel DIN kompatibel dengan gaya 32 mm (1,26 in) dan 35 mm (1,38 in).
