Ikhtisar

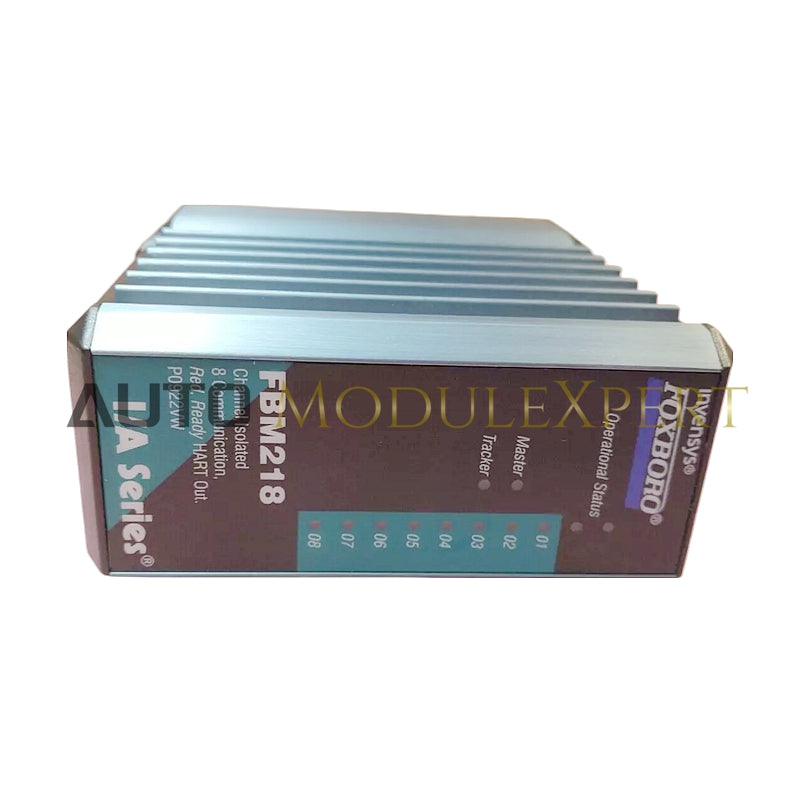

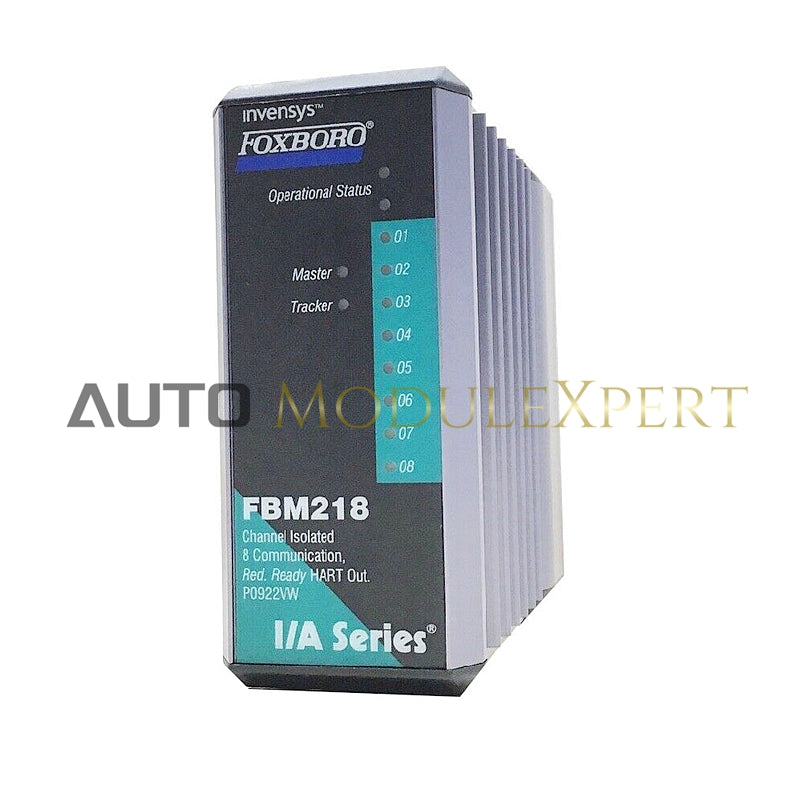

FBM218 adalah Modul Antarmuka Output Redundan Komunikasi HART® yang kompak yang mendukung perangkat lapangan dengan versi HART 5, 6, dan 7, menyediakan saluran output terisolasi untuk komunikasi dan kontrol yang efektif.

Fitur

• Instrumen HART yang Didukung: Sesuai dengan versi HART 5, 6, dan 7
• Saluran: 8 saluran output terisolasi
• Mode Komunikasi: Titik-ke-titik, master/slave, asinkron, half-duplex pada 1200 baud
• Pemeriksaan Kesalahan: Paritas pada setiap byte dan pemeriksaan kesalahan CRC 32-bit pada setiap pesan
• Kecepatan: 2 pesan per detik
• Jarak Maksimum: Hingga 3030 m (10.000 kaki), memenuhi spesifikasi lapisan fisik FSK HART
• Akurasi Output Arus: ±0,05% dari rentang (antara 4 mA dan 20 mA)
• Beban Output: Maksimum 750 Ω
• Kecepatan Perubahan Maksimum: 20 mA dalam 60 milidetik
• Resolusi: 13 bit

Spesifikasi Lingkungan

• Suhu Operasi:
  • Modul: -20 hingga +60°C (-4 hingga +140°F)
  • Perakitan Terminasi: -20 hingga +70°C (-4 hingga +158°F)
• Kelembaban Relatif: 5% hingga 95% (tidak mengembun)
• Altitude:
  • Operasi: -300 hingga +3.000 m (-1.000 hingga +10.000 kaki)
  • Penyimpanan: -300 hingga +12.000 m (-1.000 hingga +40.000 kaki)
• Suhu Penyimpanan: -40 hingga +85°C (-40 hingga +185°F)
• Ketahanan Getaran: 7,5 m/S² (0,75 g) dari 5 hingga 500 Hz
• Kontaminasi: Cocok untuk lingkungan Kelas G3 (Keras) sesuai Standar ISA S71.04

Dimensi

• Dimensi Modul:
  • Tinggi: 130 mm (5,12 in)
  • Lebar: 25 mm (0,98 in)
  • Kedalaman: 150 mm (5,9 in) termasuk konektor, 139 mm (5,46 in) tanpa konektor

Kabel Terminasi

• Panjang Kabel: Hingga 30 m (98 kaki)
• Bahan Kabel: Poliuretan atau Low Smoke Zero Halogen (LSZH)
• Koneksi Perakitan Terminasi:
  • Akhir Baseplate FBM: D-subminiature 37-pin
  • Akhir Perakitan Terminasi: D-subminiature 25-pin
• Konstruksi: Poliamida (PA) untuk perakitan terminasi, hijau untuk komunikasi
• Blok Terminal Output: 3 tingkat, 8 posisi
