Ikhtisar

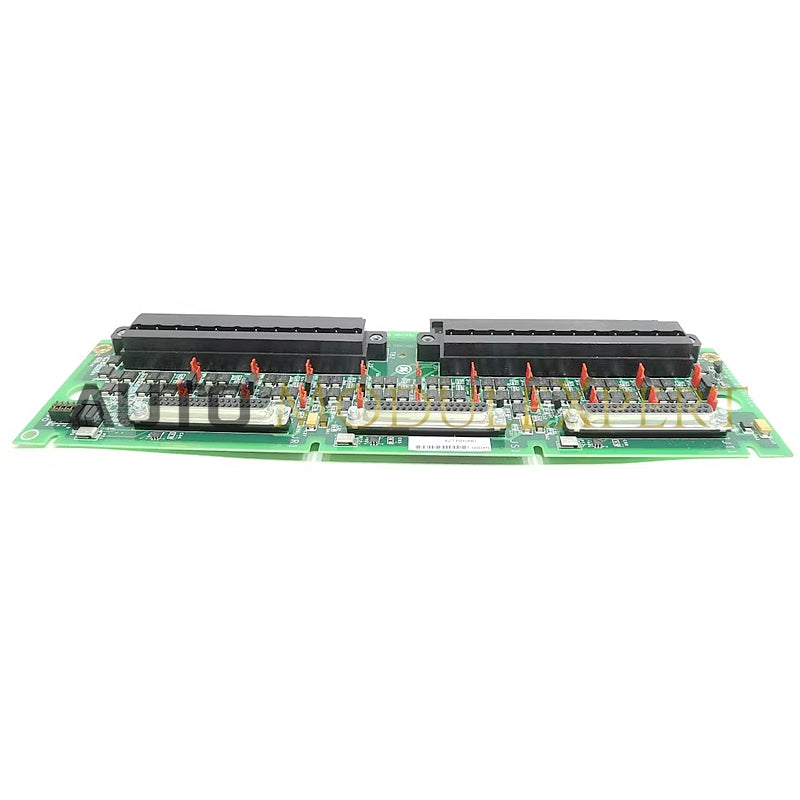

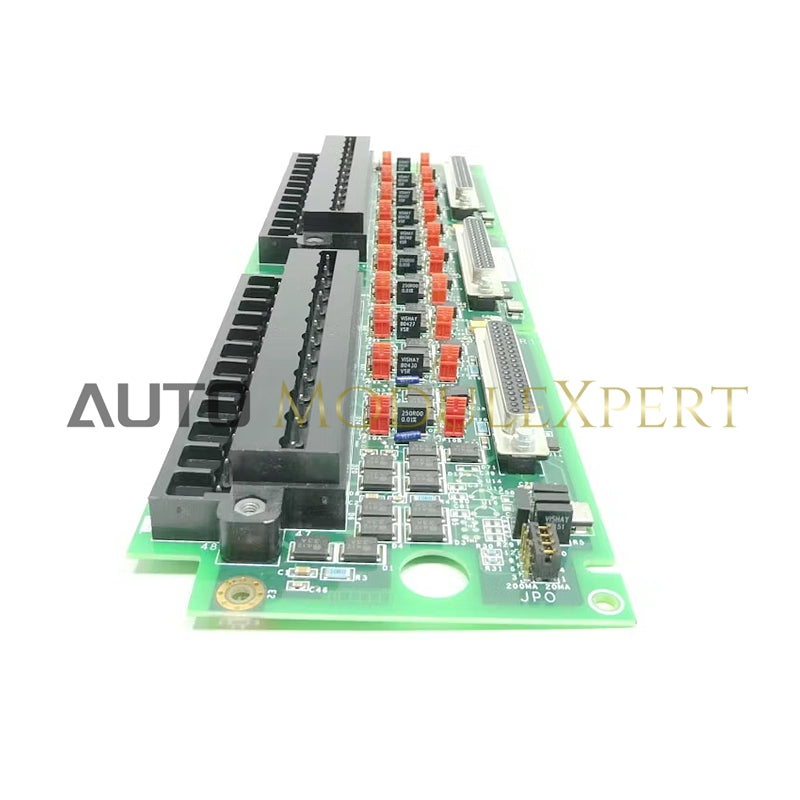

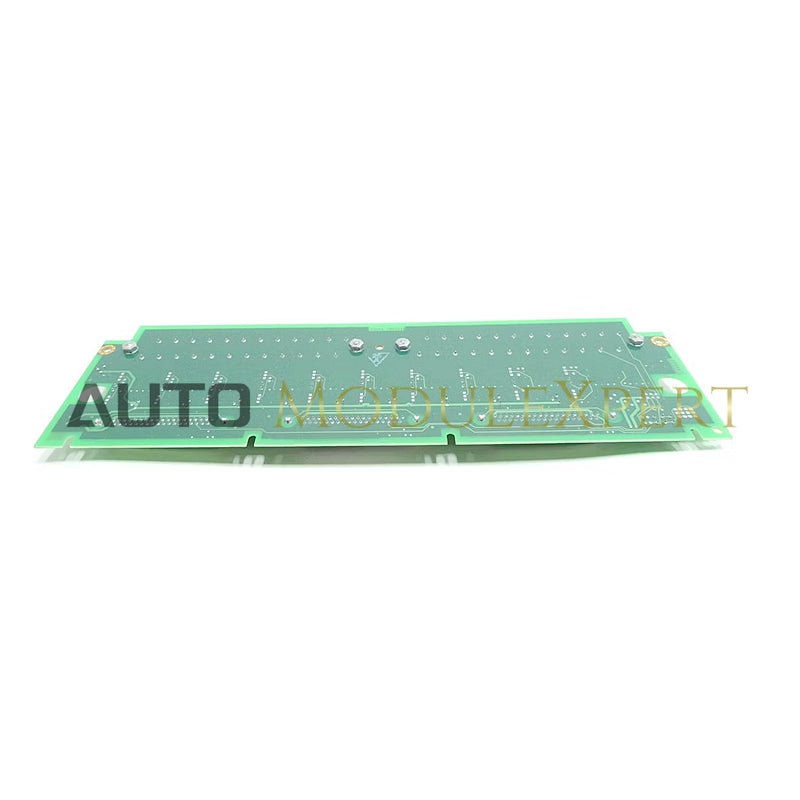

IS200TBAIH1CCC adalah Papan Terminal Input Analog yang dikembangkan oleh General Electric, dirancang untuk digunakan dalam sistem kontrol Mark VIe. Papan ini menawarkan solusi yang kuat untuk menghubungkan berbagai jenis pemancar, sehingga cocok untuk berbagai aplikasi industri.

Spesifikasi

• Nomor Bagian: IS200TBAIH1CCC
• Produsen: General Electric
• Ukuran:
  • Lebar: 10,16 cm
  • Tinggi: 33,02 cm
• Rating Suhu: 30 hingga 65 °C
• Jenis Produk: Papan Terminal Input Analog

Kemampuan Input dan Output

• Input Analog: Mendukung total 10 input analog.
• Output Analog: Menyediakan dua output, yang dapat dikonfigurasi untuk pengaturan output arus 0-20 mA atau 0-200 mA.
• Kecocokan Pemancar: Mendukung pemancar dua kawat, tiga kawat, empat kawat, atau yang diberi daya eksternal.

Penekanan Kebisingan dan Perlindungan

• Sirkuit Khusus: Input dan output dilengkapi dengan sirkuit penekanan kebisingan untuk melindungi dari lonjakan dan kebisingan frekuensi tinggi.
• Integritas Sinyal: Sirkuit terintegrasi memastikan transmisi data analog yang akurat dan andal, meminimalkan dampak gangguan eksternal.

Opsi Konektivitas

• Konektor: Menampilkan tiga konektor pin DC-37 untuk sambungan ke prosesor I/O.
• Opsi Konfigurasi:
  • Konektivitas Simplex melalui satu konektor (JR1).
  • Pengaturan Triple Modular Redundant (TMR) menggunakan ketiga konektor.
• Metode Koneksi: Membuat sambungan melalui kabel atau langsung ke elektronik, menawarkan solusi konfigurasi yang fleksibel.

Fungsi TMR

• Distribusi Sinyal: Dalam aplikasi TMR, sinyal input didistribusikan ke tiga konektor yang ditunjuk untuk kontrol R, S, dan T.
• Operasi Output: Output TMR menggabungkan arus dari tiga driver output yang terhubung, menggunakan shunt pengukur untuk menyajikan sinyal arus total ke elektronik untuk pengaturan.

Konfigurasi Saluran

• Saluran: Papan ini memiliki 12 saluran—10 untuk Input Analog (AI) dan 2 untuk Output Analog (AO).
• Rentang Input: Pemancar dapat beroperasi dalam rentang 1-5 V DC yang berasal dari rentang input arus 4-20 mA.
• Output Tegangan: Setiap output memberikan 24 V, dengan output maksimum 21 mA per sambungan.

Proses Instalasi

• Pemasangan Kabel: Instalasi melibatkan pengkabelan langsung 10 input dan dua output ke dua blok terminal I/O yang dipasang di papan.
• Blok Terminal: Setiap blok diamankan dengan dua sekrup dan memiliki 24 terminal yang dapat menampung kabel hingga #12 AWG.
• Terminal Pelindung: Setiap blok terminal memiliki titik pemasangan terminal pelindung yang berdekatan untuk meminimalkan gangguan.
