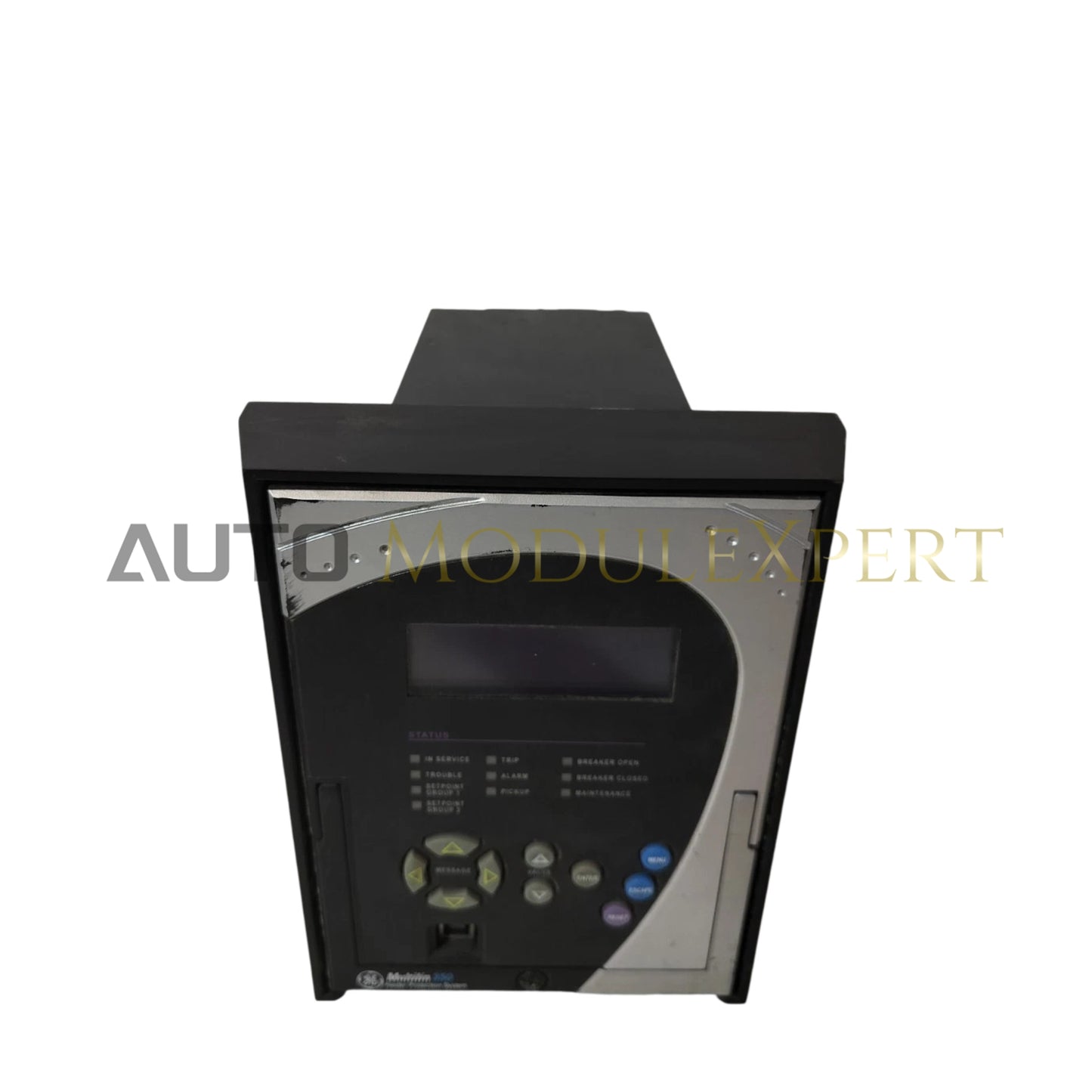

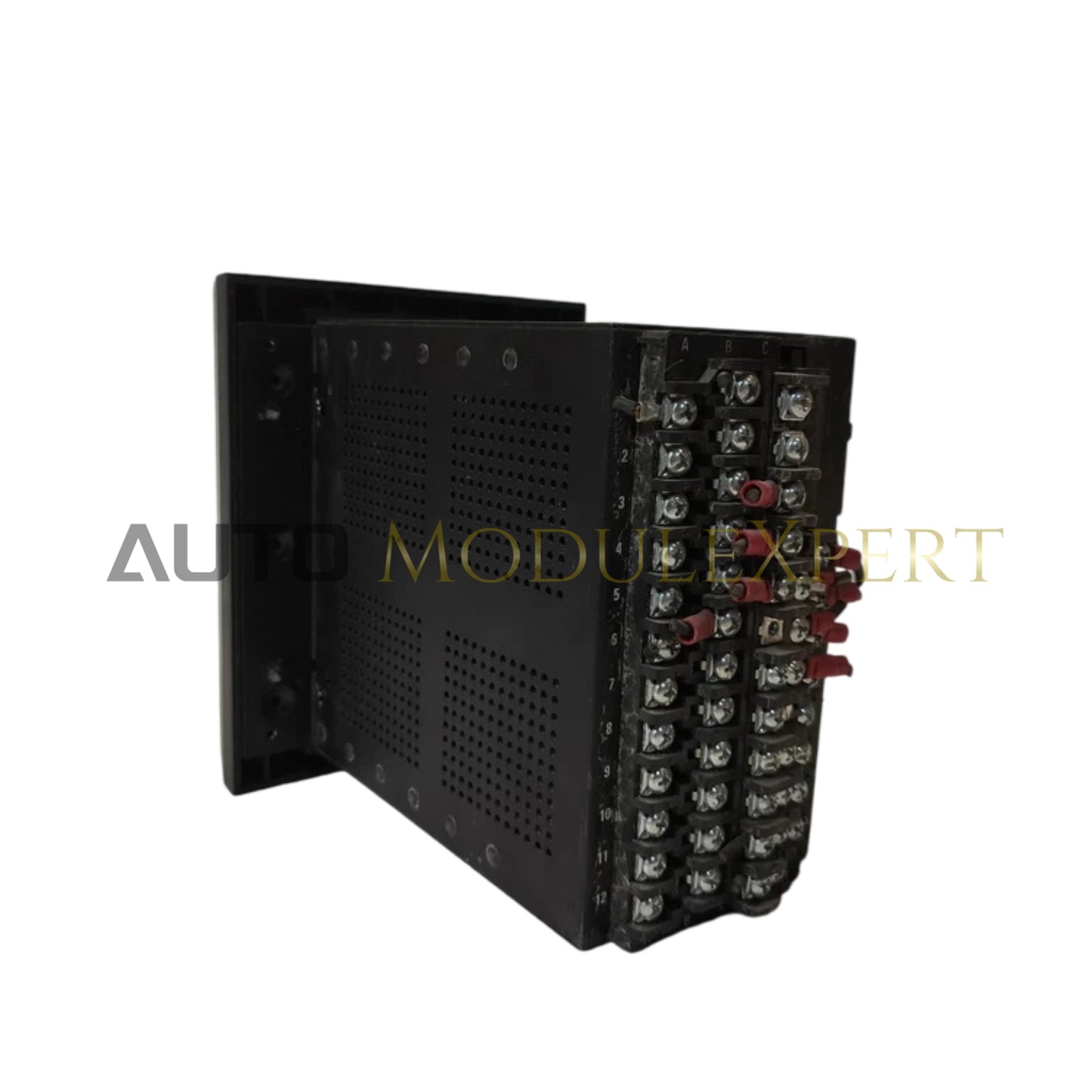

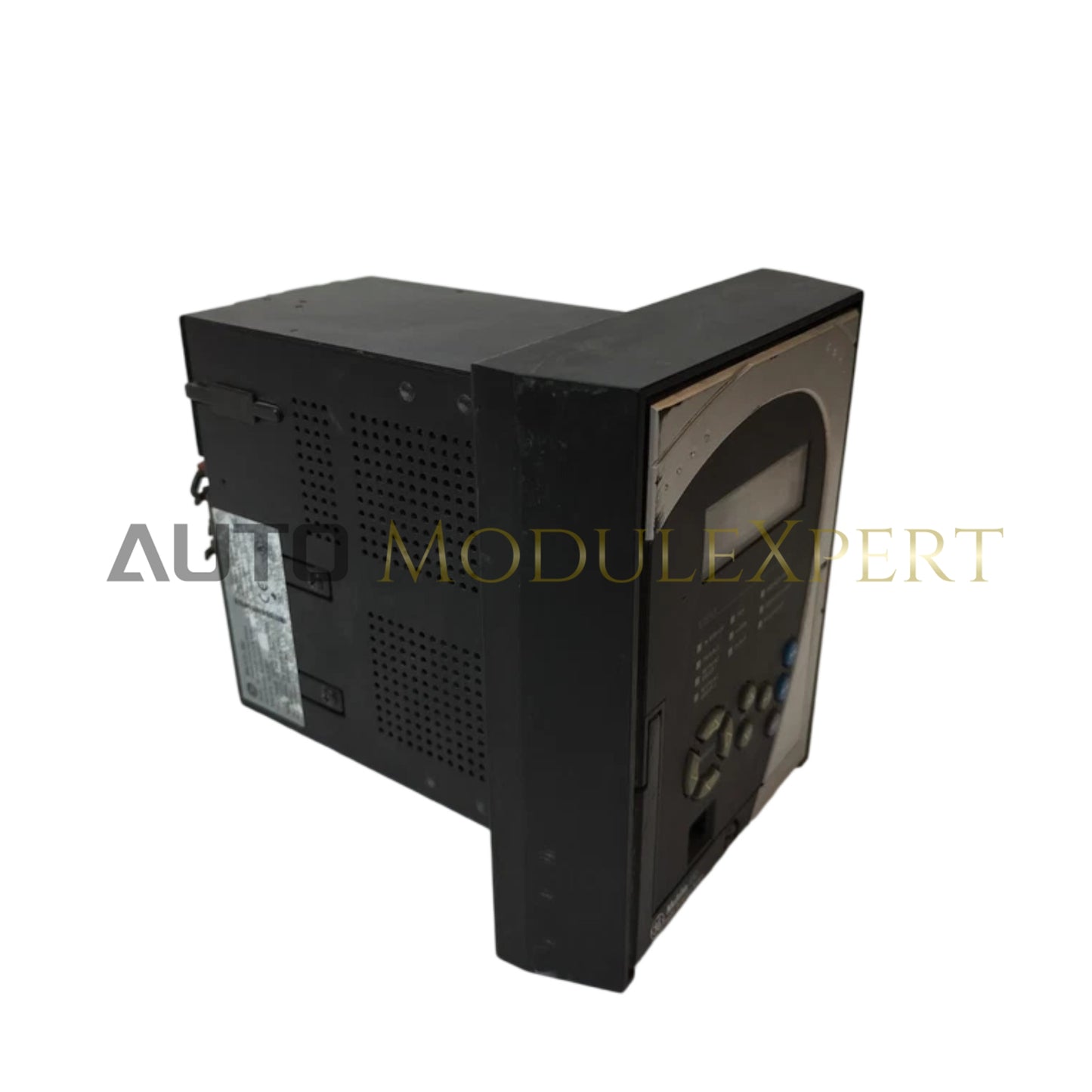

GE Multilin 350-E-P5-G5-H-E-E-N-W-SN-D-N, yang juga dikatalogkan sebagai 350 Feeder Protection System, berfungsi sebagai komponen perangkat keras khusus untuk pemantauan distribusi industri dan pemutusan kesalahan otomatis dalam jaringan listrik utilitas.

Rincian Sufiks & Matriks Model

• 350: Model Dasar Sistem Proteksi Feeder
• E: Logika kontrol proteksi yang ditingkatkan
• P5: Paket proteksi standar (5 A input CT)
• G5: Antarmuka komunikasi yang ditingkatkan (RS485)
• H: Catu daya jangkauan tinggi (125-250 VDC / 100-240 VAC)
• E: Dukungan komunikasi Ethernet
• E, N, W, SN, D, N: Set fitur logika dan enclosure yang dikonfigurasi pabrik

Spesifikasi Perangkat Keras

Jaringan Deterministik Profinet / EtherNet/IP

Sistem 350 menggabungkan jaringan deterministik untuk memastikan integritas peristiwa proteksi yang kritis terhadap waktu. Dengan memprioritaskan perintah trip dan sinyal deteksi arc-flash di atas data telemetri rutin, perangkat ini menjaga kinerja loop kontrol yang stabil di seluruh bus stasiun. Kerangka deterministik ini sangat penting untuk mendukung urutan reclosing multi-shot, di mana penentuan waktu dan koordinasi yang tepat dengan pemutus upstream diperlukan untuk mengisolasi kesalahan sementara dan memulihkan daya secara efektif.

Pertanyaan yang Sering Diajukan (FAQ)

T: Apa manfaat antarmuka Ethernet pada seri 350 terkait manajemen firmware?

J: Port Ethernet memungkinkan pembaruan kompatibilitas firmware flash yang efisien dan akses diagnostik jarak jauh. Ini mengurangi kebutuhan koneksi fisik ke port USB panel depan, memungkinkan pemeliharaan terpusat dan penyebaran cepat pembaruan logika di banyak feeder.

T: Bagaimana sistem menangani skala kepadatan I/O saat perluasan lokasi?

J: Sistem 350 dirancang sebagai relay manajemen feeder mandiri. Meskipun logika internal menangani I/O yang telah ditentukan, perluasan lokasi biasanya melibatkan integrasi unit relay tambahan melalui bus komunikasi, di mana pertukaran data dikelola oleh pengontrol SCADA master.

Panduan Instalasi Lapangan

1. Matikan sirkuit feeder dan daya kontrol sekunder sebelum memasang relay untuk menghindari kontak listrik yang tidak disengaja.
2. Pastikan enclosure terhubung dengan benar ke ground kabinet menggunakan tali tembaga anyaman impedansi rendah untuk mengurangi gangguan lonjakan frekuensi tinggi.
3. Verifikasi polaritas kabel CT konsisten di semua fase; rotasi fase yang salah dapat menyebabkan pemicu proteksi arah yang keliru.
4. Pastikan mekanisme drawout terpasang dengan sempurna dan konektor terminal belakang terhubung kuat, karena sambungan yang longgar dapat memicu peringatan status "relay-fail" yang tidak stabil.
5. Lakukan uji loop penuh, termasuk verifikasi trip/close pemutus, setelah instalasi untuk memastikan semua logika I/O dipetakan dengan benar ke peralatan lapangan fisik.
