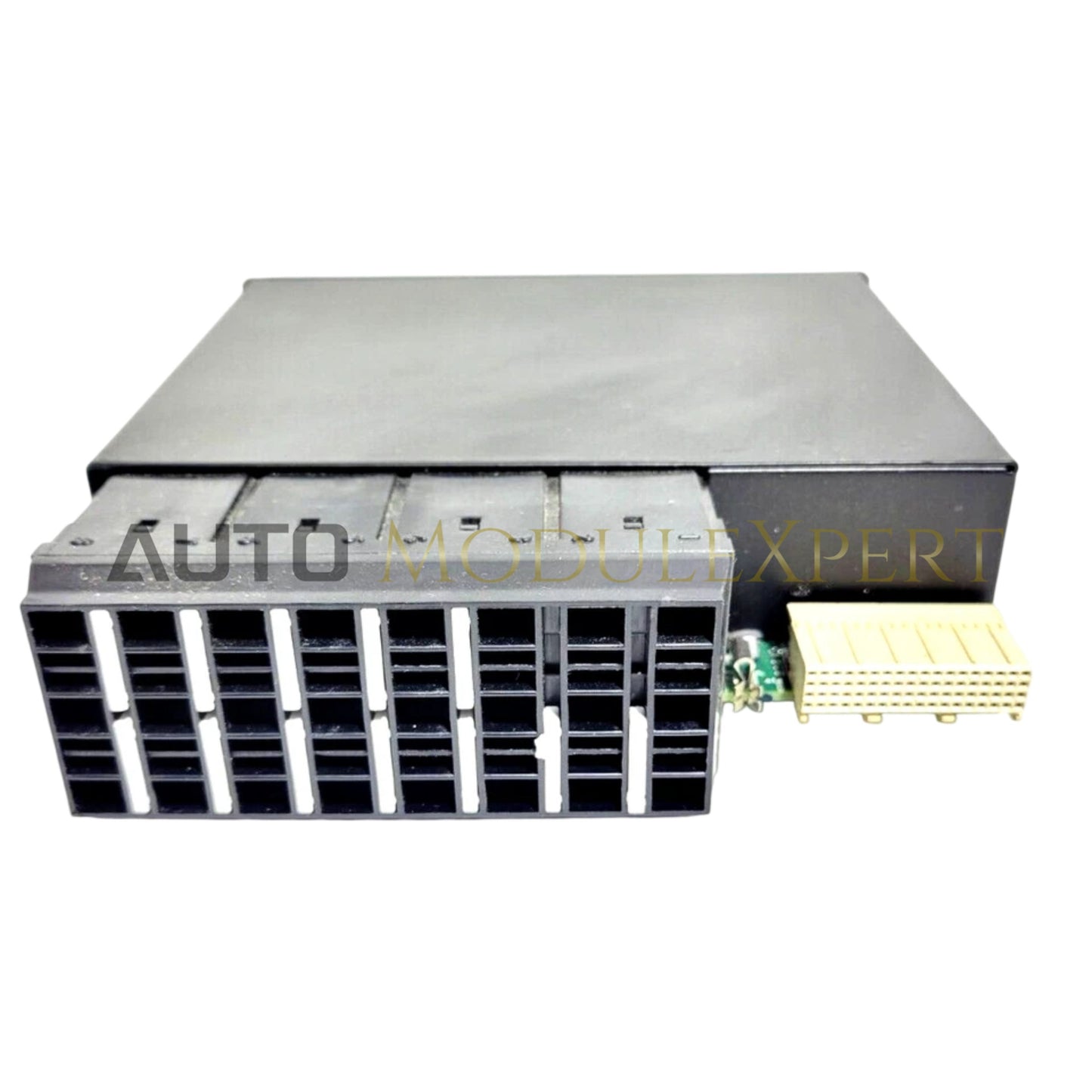

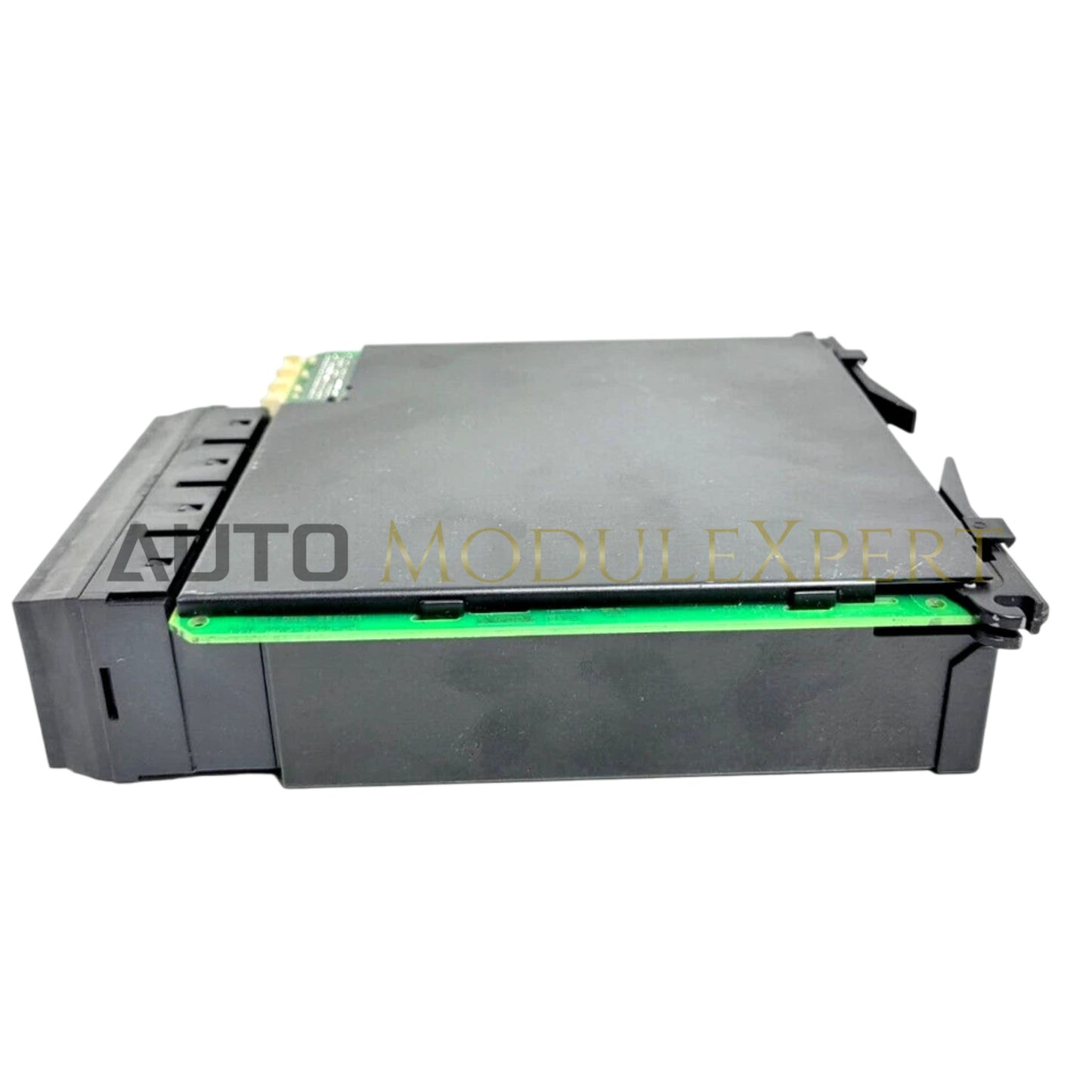

General Electric UR 8NH, yang juga dikatalogkan sebagai modul 8NH CT/VT, berfungsi sebagai komponen perangkat keras khusus untuk akuisisi sinyal arus dan tegangan presisi tinggi dalam platform Multilin Universal Relay (UR). Modul ini berfungsi sebagai antarmuka utama untuk memproses input analog tingkat sekunder, menyediakan isolasi sinyal dan penskalaan yang diperlukan untuk algoritma proteksi relai dan pemantauan sistem.

Spesifikasi Perangkat Keras

Komunikasi Bus Backplane dan Kondisioning Sinyal

Modul UR 8NH terintegrasi dengan bus backplane relai untuk memfasilitasi transmisi data waktu nyata dari vektor arus dan tegangan yang didigitalkan ke prosesor pusat. Arsitektur modul memastikan kondisioning sinyal berkualitas tinggi, meminimalkan distorsi harmonik selama konversi sinyal primer yang diterapkan di lapangan ke tingkat sekunder yang dapat dibaca oleh relai. Kompatibilitas firmware flash dikelola melalui sistem relai host; personel teknis harus memverifikasi bahwa versi perangkat lunak chassis UR mendukung pemetaan sinyal 8NH untuk memastikan waktu trip protektif yang akurat dan ketepatan pengukuran.

Pertanyaan yang Sering Diajukan

T: Apakah UR 8NH menyediakan isolasi galvanik untuk input CT dan VT?

J: Ya. Modul ini mencakup kopling magnetik terintegrasi untuk menyediakan isolasi galvanik antara input sekunder sisi lapangan dan rangkaian internal relai, melindungi inti prosesor yang sensitif dari lonjakan transient pada jalur sinyal.

T: Apakah modul dapat diservis saat sirkuit primer dalam keadaan aktif?

J: Tidak. Setiap intervensi memerlukan isolasi sirkuit primer dan pemendekan fisik semua loop sekunder transformator arus (CT) pada blok terminal eksternal. Mencoba melepas modul dengan arus CT aktif akan menghasilkan tegangan mematikan di terminal dan merusak konektor modul.

Panduan Instalasi Lapangan

1. Pastikan semua sumber daya primer terisolasi dan sirkuit sekunder CT dipendekkan dengan aman.
2. Pastikan chassis UR dalam keadaan tidak berenergi untuk mencegah kesalahan listrik saat pemasangan modul.
3. Selaraskan modul dengan panduan slot khusus, pastikan pin backplane tidak terkena gaya mekanis.
4. Pasang modul dengan kuat ke dalam chassis dan kencangkan perangkat pemasangan panel depan yang terpasang.
5. Sambungkan kabel CT dan VT ke blok belakang, verifikasi bahwa ukuran kabel sesuai dengan rating terminal.
6. Lakukan uji injeksi menggunakan set uji sekunder untuk memverifikasi akurasi rasio sinyal sebelum mengalihkan relai ke layanan operasional.
