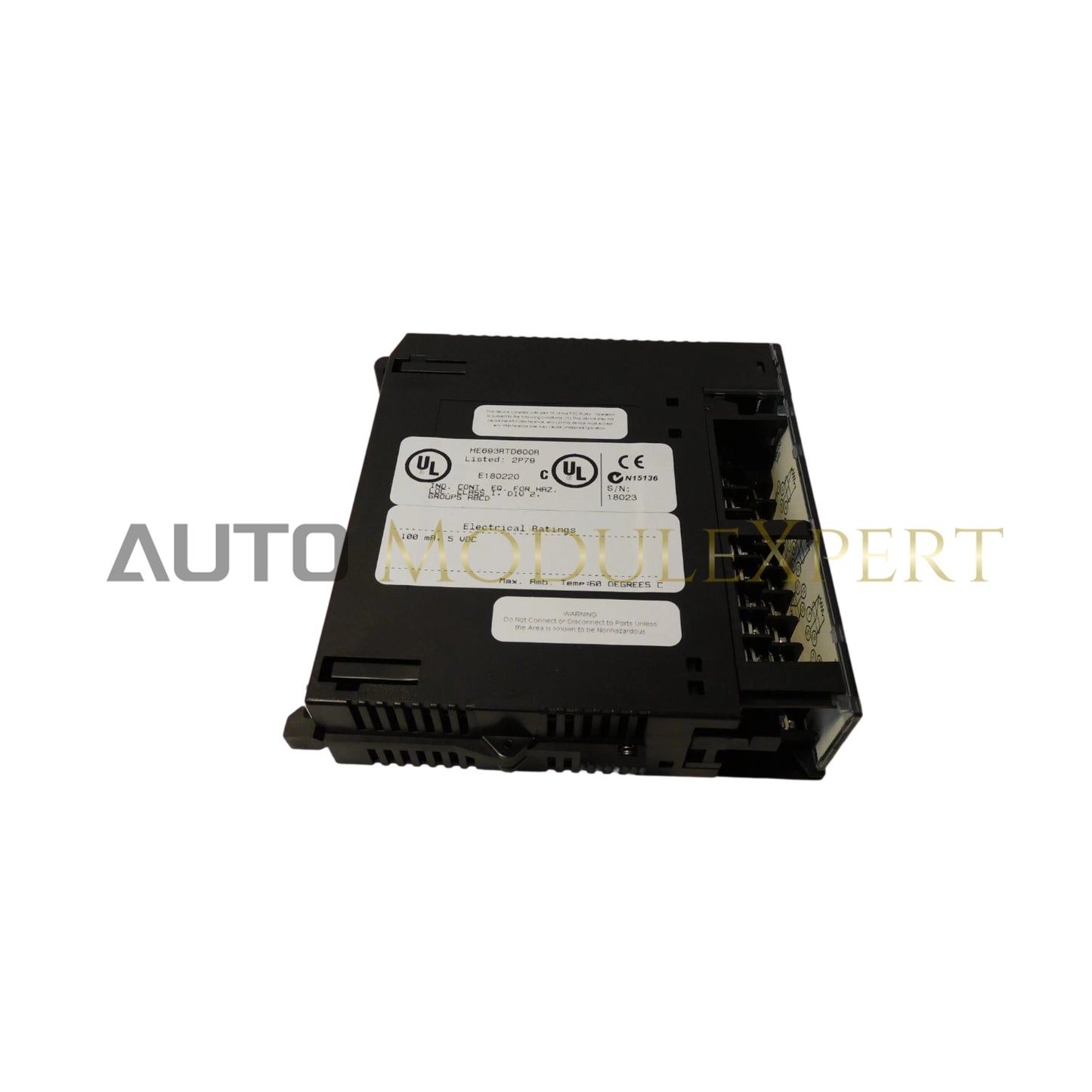

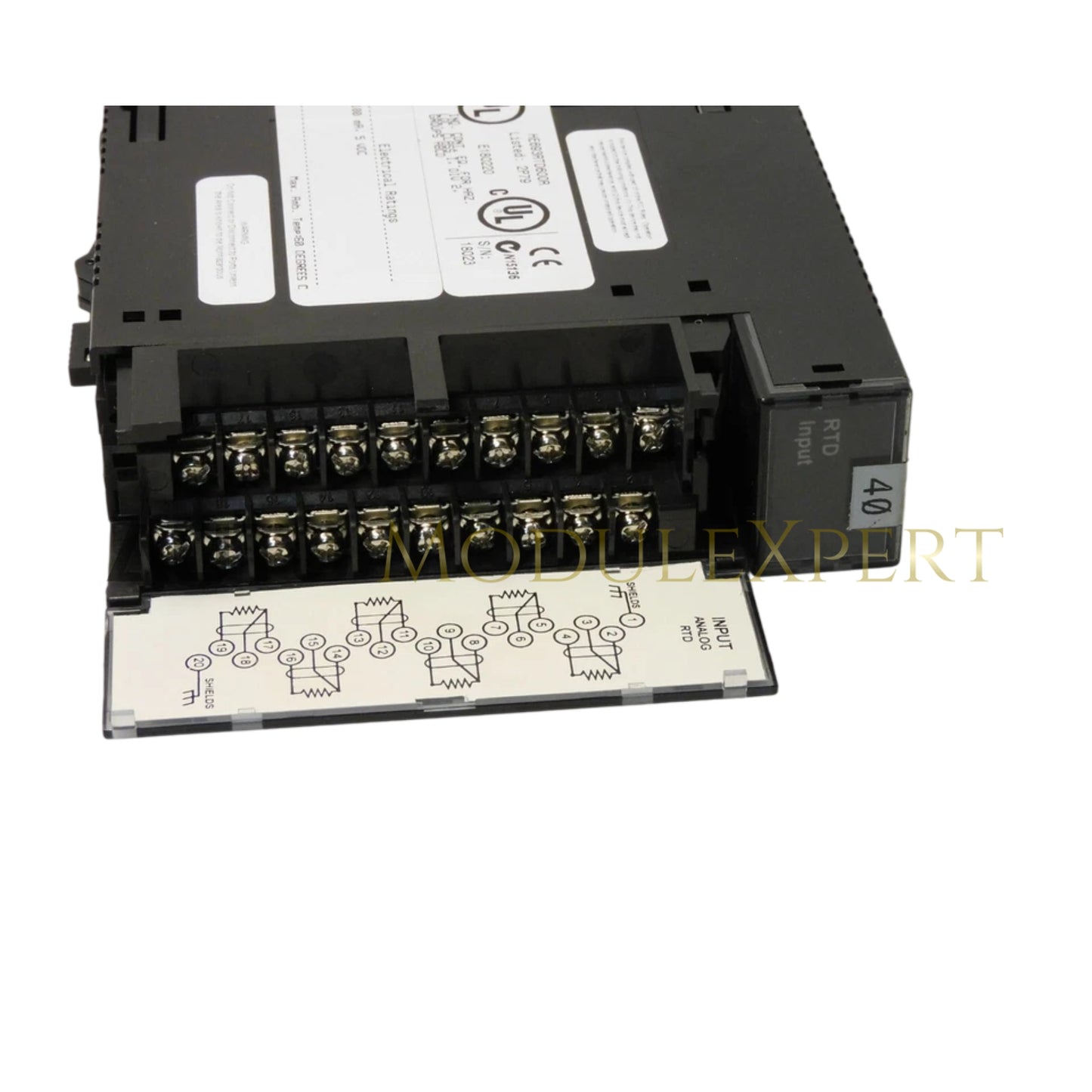

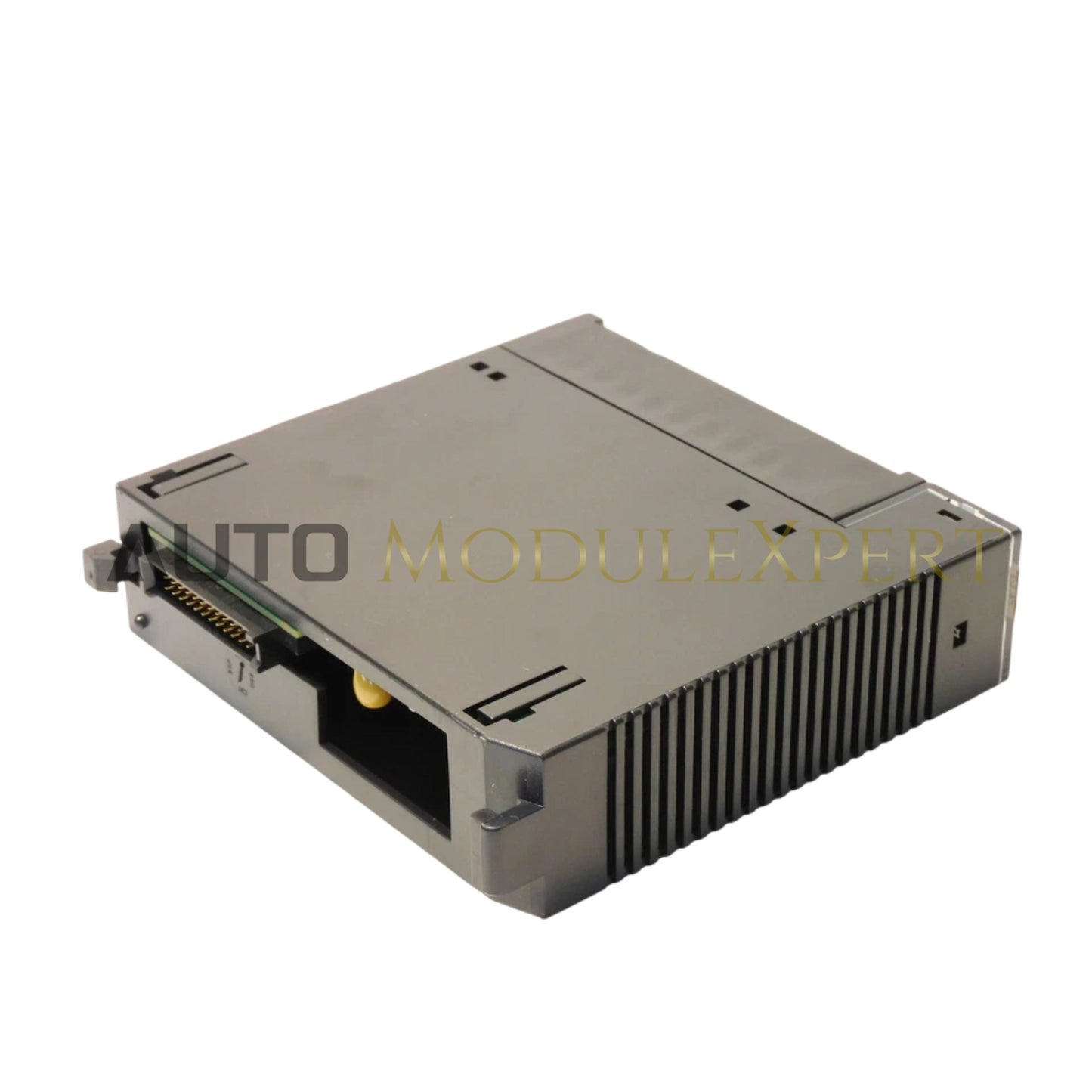

GE Fanuc HE693RTD660E, yang juga dikatalogkan sebagai HE693RTD660E Modul Input RTD, berfungsi sebagai komponen perangkat keras khusus untuk akuisisi sinyal sensor langsung dalam jaringan platform PLC Seri 90-30.

Rincian Sufiks & Matriks Model

HE693RTD660E adalah revisi perangkat keras tunggal yang dirancang untuk arsitektur Seri 90-30. Tidak ada sub-model alternatif atau sufiks fungsional yang terkait dengan nomor bagian ini.

Spesifikasi Perangkat Keras

Kontrol Industri dan Kompatibilitas Firmware

HE693RTD660E terintegrasi ke dalam arsitektur kontrol industri dengan melakukan pemrosesan sinyal analog dan digital di dalam modul, sehingga menghilangkan kebutuhan akan pemancar eksternal. Modul ini memerlukan pengaturan kecepatan komunikasi bus backplane yang tepat untuk memastikan integritas data selama siklus polling. Kompatibilitas firmware flash harus diverifikasi terhadap revisi CPU host untuk memastikan pemetaan registri yang benar dari data konversi A/D 18-bit. Konfigurasi yang tidak tepat pada skala input atau parameter isolasi antar saluran dapat menyebabkan drift pengukuran atau crosstalk sinyal dalam peta I/O PLC.

Pertanyaan yang Sering Diajukan

T: Apakah modul mendukung hot-swapping selama operasi aktif?

J: Tidak. HE693RTD660E tidak dirancang untuk hot-swapping. Daya pada rak harus dimatikan sebelum pemasangan atau pencabutan untuk mencegah kerusakan pada antarmuka bus backplane dan rangkaian internal modul.

T: Bagaimana cara menangani saluran yang tidak digunakan agar terhindar dari noise?

J: Saluran yang tidak digunakan harus diakhiri atau dinonaktifkan melalui perangkat lunak konfigurasi. Membiarkan input mengambang dapat menghasilkan pembacaan tidak valid yang diteruskan ke memori PLC akibat noise yang diinduksi dari lingkungan sekitar.

Panduan Instalasi Lapangan

• Pastikan kabel sensor RTD terlindung dan pelindungnya di-ground-kan pada satu titik untuk mencegah ground loop yang dapat menyebabkan kesalahan pengukuran.
• Verifikasi bahwa pengkabelan fisik sesuai dengan konfigurasi saluran yang dipilih dalam perangkat lunak; polaritas yang salah atau pengaturan kompensasi resistansi kabel akan menyebabkan offset suhu yang signifikan.
• Geser modul ke dalam rak Seri 90-30 dan kencangkan dengan sekrup pemasangan terintegrasi untuk memastikan kontak mekanis yang andal dengan konektor backplane.
• Rutekan kabel sinyal sensor melalui saluran khusus yang terpisah dari jalur AC tegangan tinggi untuk mengurangi interferensi elektromagnetik (EMI).
• Periksa bahwa impedansi input sesuai dengan jenis sensor untuk menjaga akurasi proses konversi 18-bit.
