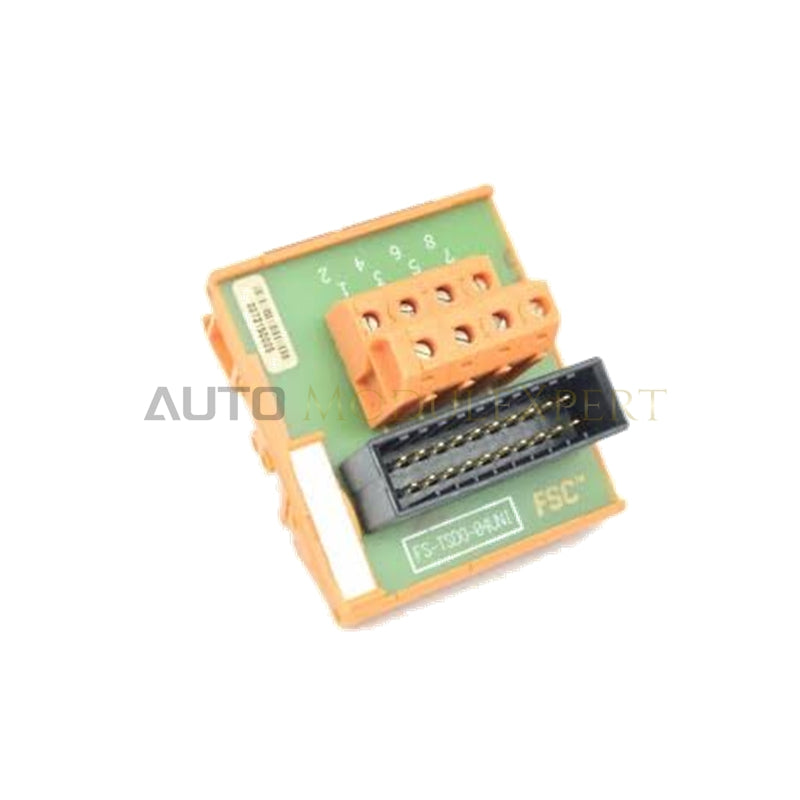

Unit Terminasi Lapangan Output Digital Fail-Safe Honeywell FS-TSDO-04UNI
Honeywell FS-TSDO-04UNI, yang juga tercatat dalam katalog sebagai Unit Terminasi Lapangan Output Digital Fail-Safe FS-TSDO-04UNI, berfungsi sebagai komponen perangkat keras khusus untuk menyalurkan sinyal switching output digital multitegangan di dalam platform Honeywell Safety Manager.
Spesifikasi Perangkat Keras
| Parameter | Spesifikasi |
|---|---|
| Model | FS-TSDO-04UNI |
| Merek | Honeywell |
| Asal | Asal produksi standar |
| Berat | 0.4 kg (0.88 lbs) |
| Dimensi | 60 x 70 x 54 mm (2.36 x 2.76 x 2.13 in) |
| Suhu Operasi | Kisaran operasi industri standar |
| Konsumsi Daya | Struktur FTA pasif / ditenagai loop |
| Jumlah Kanal | 4 kanal output digital aman |
| Tegangan yang Didukung | 24 VDC, 48 VDC, 110 VDC |
| Arus Kontinu Maksimum | 2 A per kanal (bergantung pada modul yang terhubung) |
| Rel Pemasangan | Rel TS32 / TS35 x 7.5 DIN EN (panjang 61 mm) |
Protokol Loop HART 4-20 mA dan Isolasi Kanal
Arsitektur modul menerapkan isolasi ketat antar-kanal untuk mencegah gangguan listrik merambat di antara loop keselamatan tegangan tinggi yang berdekatan. Meski terutama digunakan untuk aktuasi digital diskret multitegangan hingga 110 VDC, perangkat keras ini terintegrasi dengan baik di dalam kabinet kontrol yang beroperasi bersama pemancar protokol loop HART 4-20 mA standar. Penghalang penekan internal terintegrasi melindungi logika bidang belakang pengontrol dari lonjakan tegangan transien yang berasal dari kabel lapangan eksternal, sehingga memastikan eksekusi deterministik di seluruh bus interkoneksi sistem SICC.
Pertanyaan Umum
T: Bagaimana cara menghubungkan rakitan FS-TSDO-04UNI ke arsitektur pengontrol Safety Manager?
J: Modul terhubung langsung ke modul output redundan seperti SDO-04x atau SDOL-04x melalui kabel interkoneksi sistem SICC, sedangkan kabel lapangan eksternal dihubungkan ke terminal sekrup bawaan.
T: Berapa batas ukuran kabel dan torsi pengencangan untuk blok terminal lapangan?
J: Terminal sekrup dapat menerima konduktor pejal atau serabut hingga 2.5 mm² (AWG 14). Konduktor harus dikupas tepat sepanjang 7 mm (0.28 in), dan sekrup terminal dikencangkan dengan torsi 0.5 Nm (0.37 ft-lb).
Panduan Pemasangan Lapangan
Putuskan semua daya kabinet sistem sebelum melakukan pemasangan mekanis atau pekerjaan pengkabelan. Pasang modul dengan kokoh pada rel TS32 atau TS35 x 7.5 DIN EN standar dengan bentang rel minimal 61 mm. Kupas konduktor lapangan tepat sepanjang 7 mm dan masukkan kabel hingga 2.5 mm² (AWG 14) ke terminal sekrup. Kencangkan sekrup terminal dengan torsi 0.5 Nm menggunakan perkakas tangan terkalibrasi. Jauhkan kabel sinyal lapangan dari saluran daya tegangan tinggi dan pastikan pelindung kabel ditanahkan dengan benar untuk mencegah kopling derau transien pada keempat kanal output.
