Ikhtisar

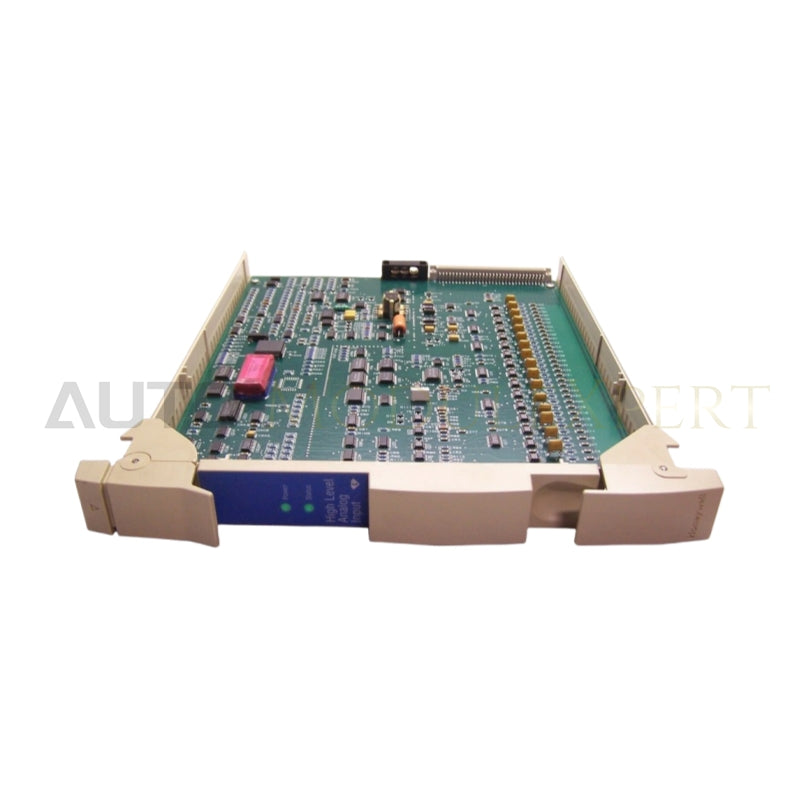

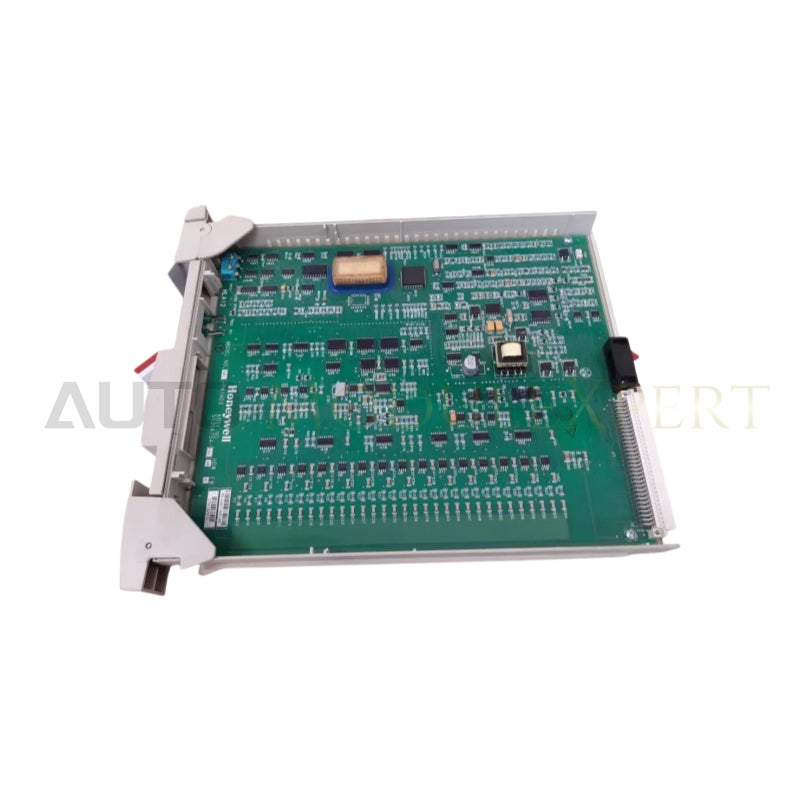

Honeywell MC-PAIH03 (51304754-150) adalah Modul Input Analog yang sangat andal yang dirancang untuk digunakan dalam sistem Honeywell Process Automation Controller (PAC). Modul ini merupakan bagian dari Experion Process Knowledge System (PKS) dan secara khusus dirancang untuk menyediakan pemrosesan sinyal analog yang akurat dan dapat diandalkan untuk berbagai aplikasi industri. Modul ini mendukung berbagai sinyal input, termasuk 4-20 mA dan 0-10 V, sehingga sangat serbaguna untuk berbagai variabel proses seperti pengukuran suhu, tekanan, dan aliran. MC-PAIH03 dilengkapi dengan diagnostik canggih dan kemampuan toleransi kesalahan, memastikan operasi berkelanjutan bahkan di lingkungan industri yang keras. Modul ini mudah dipasang dan terintegrasi dengan mulus dengan komponen otomasi Honeywell lainnya, memfasilitasi akuisisi data dan kontrol proses yang efisien. Dengan desain yang kokoh dan karakteristik kinerja tinggi, MC-PAIH03 sangat ideal untuk industri yang memerlukan pemrosesan input analog yang presisi dan andal.

Spesifikasi:

Model FTA:

• MU-TAIH02, TAIH12, TAIH52, TAIH03, TAIH13, TAIH23, TAIH53, TAIH22, TAIH62

Jenis Masukan: Tegangan, arus (transmitter 2-kawat atau yang diberi daya sendiri)

Saluran Masukan: 16 saluran masukan diferensial

Rasio Penolakan Mode Umum (dc hingga 60 Hz, ketidakseimbangan sumber 500 Ω): 70 dB

Tegangan Mode Umum (dc hingga 60 Hz): -6 hingga +5 V puncak

Resolusi Konverter A/D: 16 bit (14 bit digunakan)

Rentang Input:

• 0 hingga 5 V
• 1 hingga 5 V
• 0.4 hingga 2 V
• 4-20 mA (melalui 250 Ω)

Rasio Penolakan Mode Normal (pada 60 Hz): 32 dB

Respons Filter Mode Normal: RC kutub tunggal, -3 dB @ 1 Hz

Masukan Mode Normal Maksimum (masukan diferensial, tanpa kerusakan): ±30 Volt

Crosstalk (dc sampai 60 Hz, antar saluran): 60 dB

Impedansi Masukan (Masukan Tegangan): 10 MΩ bertenaga

Tegangan Masukan Maksimum (setiap masukan direferensikan ke umum, tanpa kerusakan):

• ±30 Volt

Kecepatan Pemindaian Input:

• 4 sampel per detik per saluran.
• Semua saluran diambil sampelnya dalam jendela 250 ms.

Akurasi Perangkat Keras (pada CMV = 0 V):

• ±0,075% skala penuh (23,5°±2°C)
• ±0,15% skala penuh (0 sampai 50°C)

Kondisi Daya Pemancar:

• MU-TAIH02, TAIH52, TAIH12, TAIH03, TAIH13, TAIH53:
  • Pembatas Arus Resistor, 145 Ω (tidak berfuse) untuk antarmuka Kelas 1, Div 2
• MU-TAIH22, TAIH23, TAIH62:
  • Sirkuit Pembatas Arus yang Dilindungi Secara Individu untuk antarmuka Kelas 1, Div 2
  • Arus maksimum: 30 mA
  • Tegangan minimum: 23 V
