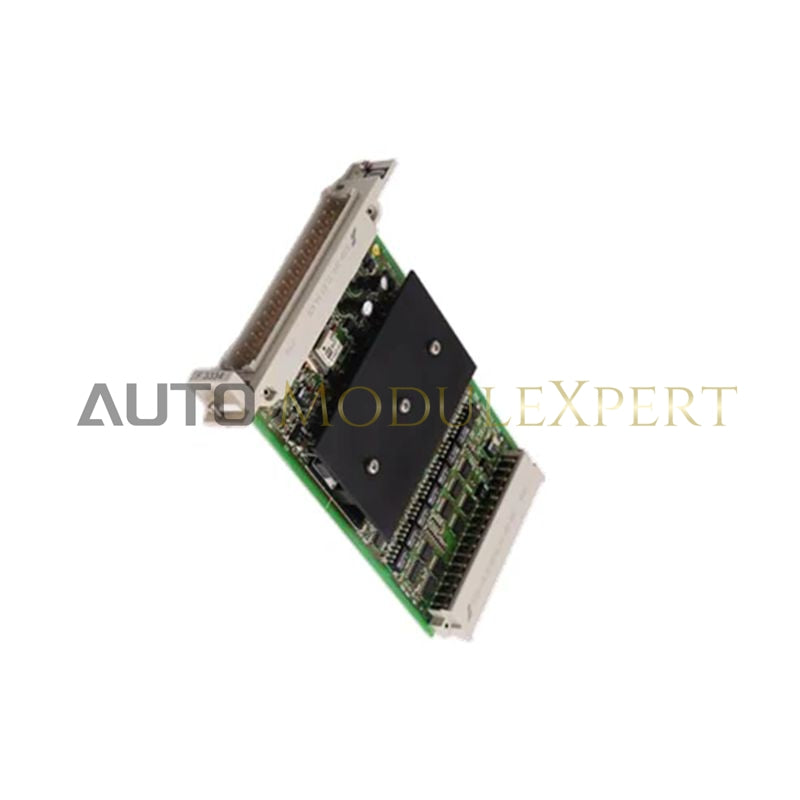

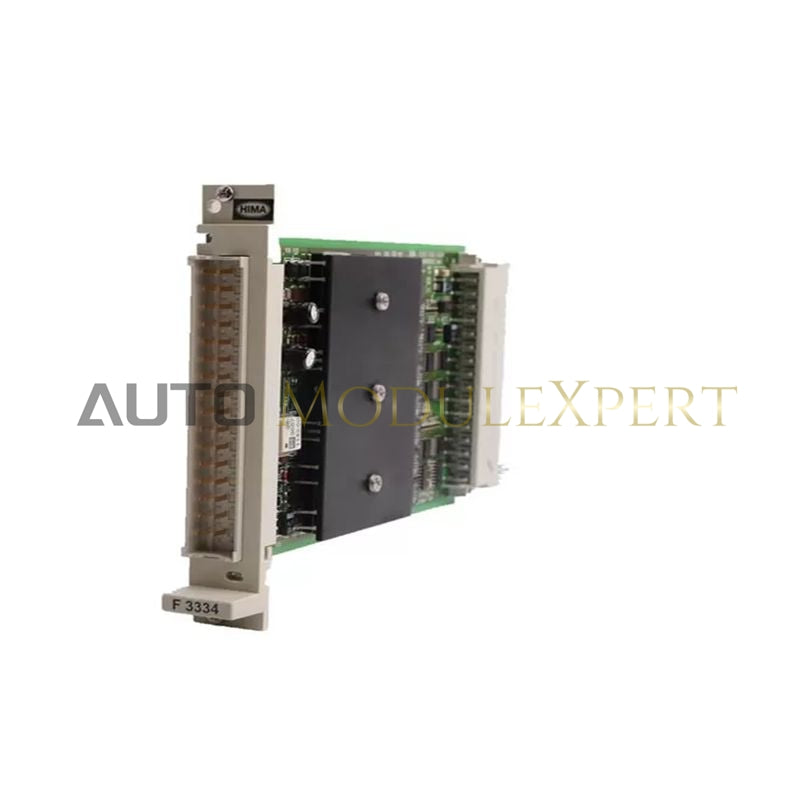

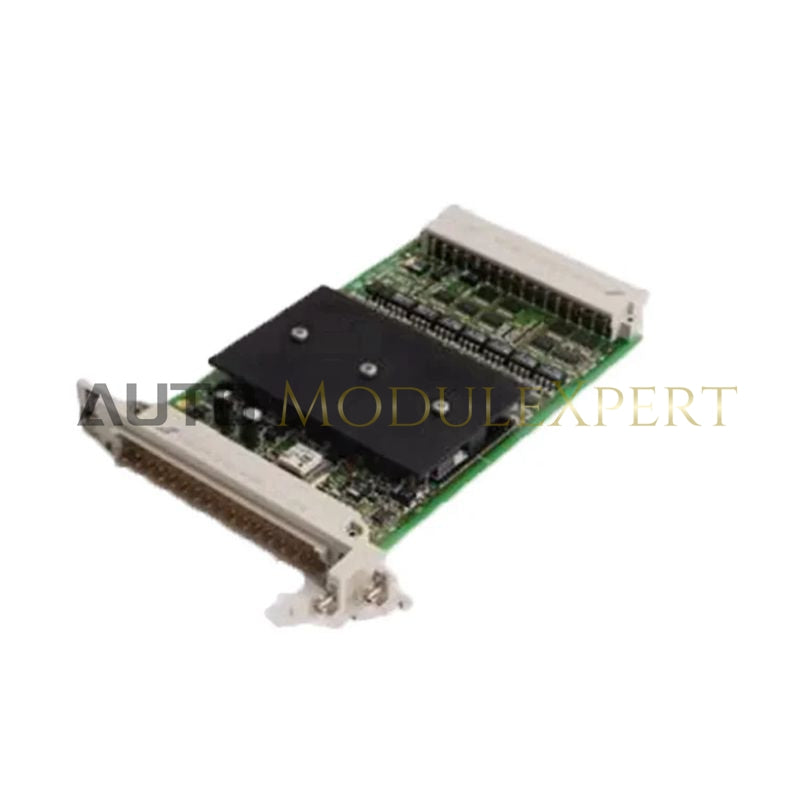

Modul Output Digital HIMA F 3334 H41q/H51q

HIMA F 3334, yang juga tercatat sebagai Modul Output Digital F3334, berfungsi sebagai komponen perangkat keras khusus untuk pensaklaran aktuator lapangan dan pemantauan loop digital pada platform keselamatan H41q dan H51q.

Spesifikasi Perangkat Keras

Isolasi Galvanik dan Eksekusi Kondisi Fail-Safe

F 3334 memiliki beberapa tahap isolasi galvanik multikanal untuk mengisolasi sirkuit logika internal dari lonjakan listrik dan potensial ground di sisi lapangan. Logika pengawasan onboard terus memindai kanal driver output untuk mendeteksi anomali loop lapangan, dengan mengidentifikasi putusnya jalur akibat rangkaian terbuka dan hubung singkat di lapangan secara waktu nyata. Saat mendeteksi kesalahan pemrosesan internal atau hilangnya komunikasi backplane sistem, modul memaksa semua sakelar output ke kondisi fail-safe yang deterministik, dengan memutus energi loop lapangan agar katup, relai, dan elemen trip di sisi hilir berada dalam kondisi shutdown yang aman.

Pertanyaan yang Sering Diajukan

T: Bagaimana fitur pemantauan jalur terintegrasi mendeteksi gangguan kabel lapangan?

J: Sirkuit diagnostik internal menginjeksikan pulsa uji berlevel rendah ke dalam loop kanal yang dinonaktifkan untuk memverifikasi kontinuitas, lalu mengevaluasi ambang resistansi loop guna menandai putusnya jalur atau kondisi hubung singkat tanpa mengaktifkan aktuator lapangan yang terhubung.

T: Mekanisme apa yang melindungi elektronik backplane internal dari lonjakan tegangan lapangan?

J: Optokopler terintegrasi dan penghalang isolasi galvanik memutus kontinuitas listrik langsung antara kabel output digital eksternal dan bus sistem internal, sehingga menghalangi transien tegangan tinggi.

T: Kondisi apa yang digunakan kanal output jika komunikasi backplane terputus?

J: Pewaktu watchdog perangkat keras onboard terus memantau frame siklik backplane; jika komunikasi berhenti, modul menjalankan shutdown fail-safe dan membuka semua kanal output.

Pedoman Instalasi Lapangan

Terapkan prosedur mitigasi pelepasan muatan elektrostatik secara menyeluruh sebelum melepaskan modul dari pelindungnya. Arahkan unit sepanjang slot kartu subrak hingga konektor multipin belakang terpasang sepenuhnya pada soket backplane. Kencangkan sekrup penahan panel depan bagian atas dan bawah untuk mengamankan sambungan ground rangka ke rak pemasangan kabinet.

Rutekan kabel daya output digital dan kabel lapangan melalui talang kabel terpisah yang dijauhkan dari konduktor AC tegangan tinggi dan kabel penggerak. Akhiri pelindung kabel pada rel pembumian sasis pusat di dekat gland masuk kabinet untuk menghilangkan pembentukan loop ground, serta pastikan sambungan terminal lapangan dikencangkan dengan benar guna mempertahankan kontak listrik kedap gas.
